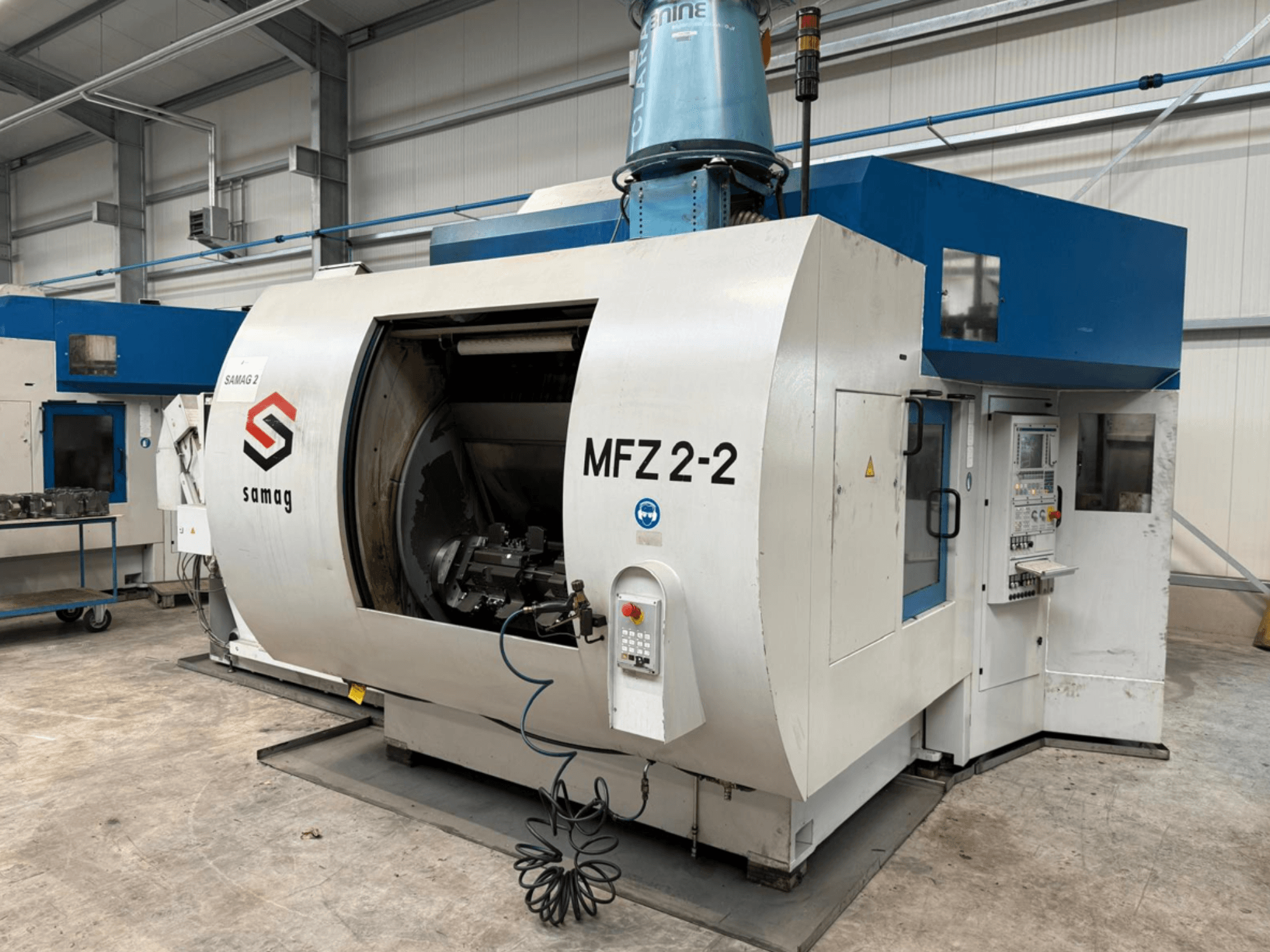

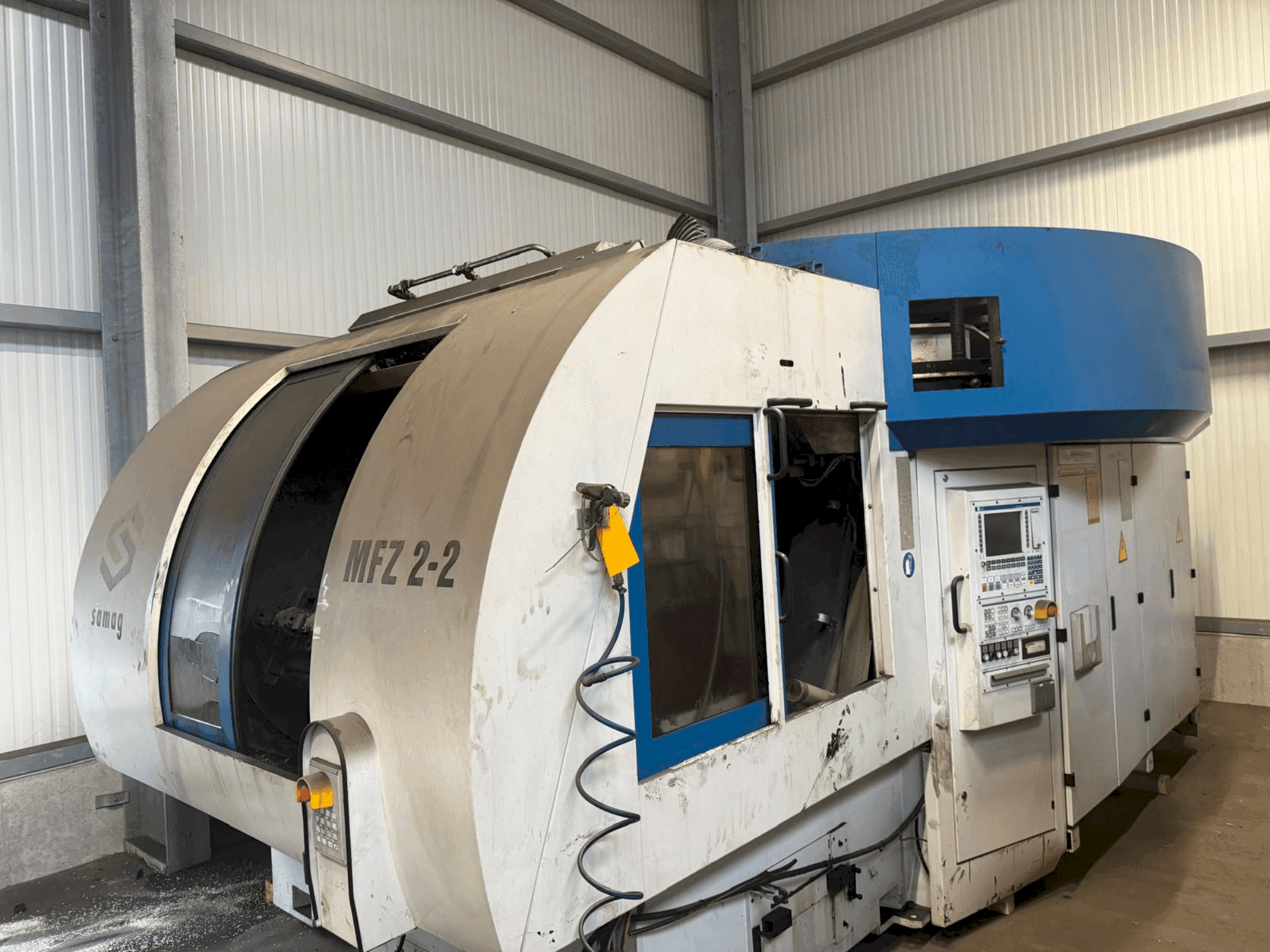

SAMAG - MFZ 2-2DE-MIL-SAM-2006-00001

• Armazenamento de ferramentas

  • Tipo: Decágono

  • Número de locais de armazenamento: 100 (2x50)

  • Número de cassetes: 10

  • Localizações das cassetes: 10

  • Passo da cassete: 90 mm

  • Velocidade máxima do carregador de cassetes: 8,3 min

  • Tempo de atraso desde a velocidade máxima do carregador de cassetes até à paragem: 300 ms

  • Massa máxima de carga da ferramenta: 280 kg

  • Peso máximo da ferramenta (pinça de plástico): 6 kg

  • Peso máx. da ferramenta (pinça de aço): 8 kg

  • Diâmetro máx. da ferramenta com posições adjacentes livres: 160 mm

  • Eixo de rotação: 10x36

  • Tempo para mudar da cassete mais próxima (esquerda/direita): 1.5 s

  • Mudança de ferramenta no fuso (média chip-to-chip sem rotação da roda, VDI 2852): 4.5 s

• Eixos e percursos de deslocação

  • Percursos de deslocação: Curso de trabalho Y (vertical) 500 mm; Curso total Y (vertical) incl. mudança de ferramenta 775 mm

  • Aceleração do eixo (X/Y): 0,6 xg, 0,8 xg

• Acionamento do fuso principal

  • Unidade do fuso: Fuso de alta frequência GMN HCS 220-16000/28

  • Espaçamento do fuso: 450 mm

  • Diâmetro da manga: 220 mm

  • Peso da unidade do fuso: 110 kg

  • Motor de acionamento: 1FE1 083-4WN11-1BA2

  • Binário (S1): 65 Nm

  • Binário (S2): 74 Nm

• Unidade de suporte da peça de trabalho (unidade giratória do eixo W)

  • Tempo de rotação de 180°: 4.5 s

  • Diâmetro da placa frontal/contra-rolamento: 500/345 mm

  • Velocidade de acionamento/contra-rolamento (máx.): 15/20 min

  • Momento de inércia da massa: 140 kgm²

  • Momento de inclinação admissível: 8000 Nm

  • Momento tangencial admissível (acionamento/contra-rolamento): 10.000/5.000 Nm

  • Força de bloqueio da engrenagem Hirth a 100 bar (acionamento/contra-rolamento): 190/175 kN

• Suporte da peça de trabalho eixo A1/A2

  • Ângulo de corte: 3

  • Tempo de rotação 180°: 3.5 s

  • Diâmetro da placa frontal/contra-rolamento: 345 mm

  • Velocidade (máx.): 20 min

  • Momento de inércia da massa: 20 kgm

  • Momento de inclinação admissível: 3.000 Nm

  • Binário tangencial admissível (acionamento/contra-rolamento): 5.000 Nm

• Tensão de rede: 400 V

• Frequência: 50 Hz

• Tensão de controlo: 24 V CC

• Potência nominal: 72 kW

Equipamento adicional

• Sistema de refrigeração de lubrificantes (gestão de aparas)

  • Tipo: Transportador de correia raspadora

  • Dimensões (C x L x A): 2885 x 1095 x 1830 mm

  • Altura de descarga: 1020 mm

  • Ecrã de folga: 500 μm

  • Volume de enchimento: 100 l

  • Bomba de águas residuais: 380 l/min a 1,6 bar

• Unidade central de arrefecimento

  • Tipo: DK 160-V/SO

  • Capacidade de arrefecimento: 1900 W

  • Temperatura ambiente mín./máx: 10/40 °C

  • Temperatura máxima de saída da água: 20 °C

  • Temperatura de condensação: 40 °C

  • Refrigerante: R134a, 2 kg

  • Potência eléctrica ligada: 5,1 kW

• Massas periféricas

  • Massa do depósito de água limpa (vazio): 930 kg

  • Massa do transportador de aparas (vazio): 450 kg

• Uma máquina de abate (opcional)

• Dados 3D/CAD da torre de fixação (possibilidade de 3 fixações) (opcional)

• 2 torres de substituição e pacote de peças sobressalentes (opcional)
