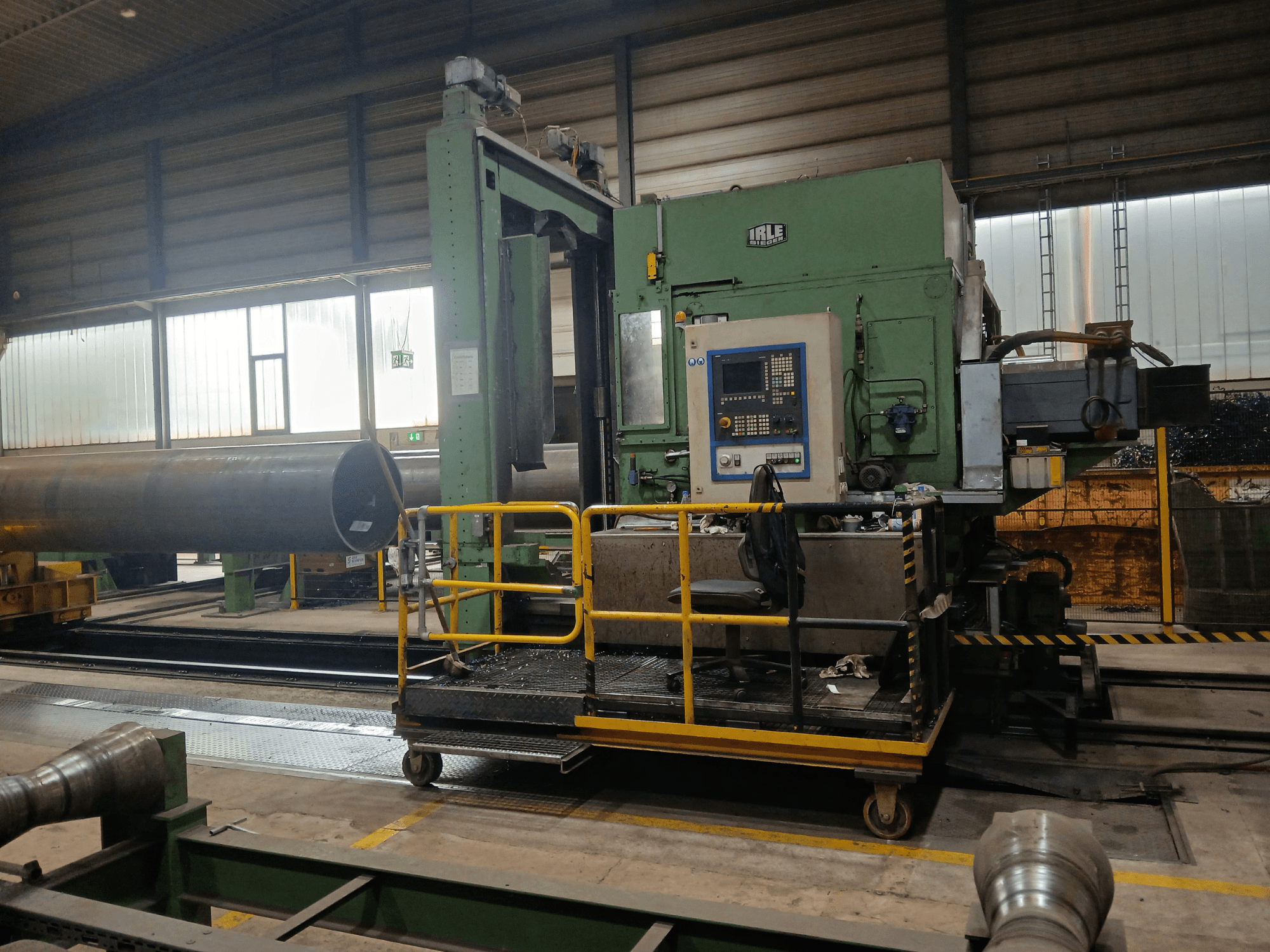

IRLE - IRD 1600 CNCDE-MIL-IRL-2004-00001

- Diâmetro máximo do tubo a processar: 1 625 mm

- Diâmetro mínimo do tubo a processar: 406 mm

- Comprimento máximo do tubo a processar: 13 200 mm

- Comprimento mínimo do tubo a processar: 6 000 mm

- Espessura mínima da parede do tubo: 12 mm

- Espessura máxima da parede do tubo (processo de cópia): aprox. 40 mm

- Espessura máxima da parede do tubo (operação CNC): 70 mm

- Peso máximo do tubo a suportar: 250 kN

- Altura entre o pavimento do pavilhão e a entrada do tubo: 800 mm

- Comprimento total da máquina: aprox. 24 000 mm

- Largura total da máquina: aprox. 4 100 mm

- Altura total do chão até ao topo do torno de fixação: 5 000 mm

- Peso total da máquina: aprox. 700 kN

- Tensão de funcionamento: 400 V, trifásica, 50 Hz

- Tensão de controlo: 220 V CC / 50 Hz

- Corrente nominal de funcionamento: 400 A

- Base intermédia - Comprimento da base: aprox. 3 950 mm

- Cama intermédia - Largura da cama: aprox. 1 800 mm

- Plataforma intermédia - Altura da plataforma (incluindo o chassis): aprox. 600 mm

- Plataforma intermédia - Velocidade de deslocamento nos carris de suporte: 500 - 5 000 mm/min

- Bancada intermédia - Potência do motor de acionamento: 5,5 kW

- Cabeçote - Gama de velocidades do prato de fixação: 7 - 105 min⁻¹

- Cabezal - Velocidades do motor: 300 - 4 500 min⁻¹

- Cabezal - Potência do motor: 100 kW

- Cabeçote - Potência do motor (ciclo de trabalho S1): 105 kW

- Cabeçote - Binário máximo da placa de fixação (ciclo de trabalho S1): 33 000 Nm

- Cabeçote - Velocidade característica: 27 min⁻¹

- Cabeçote - Diâmetro do fuso principal (rolamentos dianteiros): 300 mm

- Placa de fixação (eixo X) - Diâmetro da placa de fixação: aprox. 1 950 mm

- Placa de fixação (eixo X) - Amplitude de deslocamento do suporte de ferramentas NC: aprox. 650 mm

- Placa de fixação (eixo X) - Velocidade de avanço do suporte de ferramentas (infinitamente variável): 0,5 - 1 500 mm/min

- Placa de fixação (eixo X) - Força de avanço máxima alcançável: 25 kN

- Caixa de velocidades de avanço (eixo Z) - Curso de avanço do cabeçote sobre a base da máquina: 800 mm

- Caixa de velocidades de avanço (eixo Z) - Velocidade de avanço (infinitamente variável através de servomotor CA): 0,5 - 200 mm/min

- Caixa de velocidades de avanço (eixo Z) - Velocidade de deslocamento rápido: 1 500 mm/min

- Caixa de velocidades de avanço (eixo Z) - Força de avanço: 30 kN

- Caixa de velocidades de avanço (eixo Z) - Binário do motor de avanço: 27 Nm

- Suportes fixos de fixação de tubos - Intervalo de fixação: 406 - 1 625 mm

- Apoios fixos de fixação de tubos - Capacidade de peso do tubo por apoio fixo: 150 kN

- Suportes fixos de fixação de tubos - Força de fixação ajustável: 10 - 200 kN

- Suportes fixos de fixação de tubos - Velocidade máxima de ajuste das barras transversais de fixação com deslocamento central: 600 mm/min
