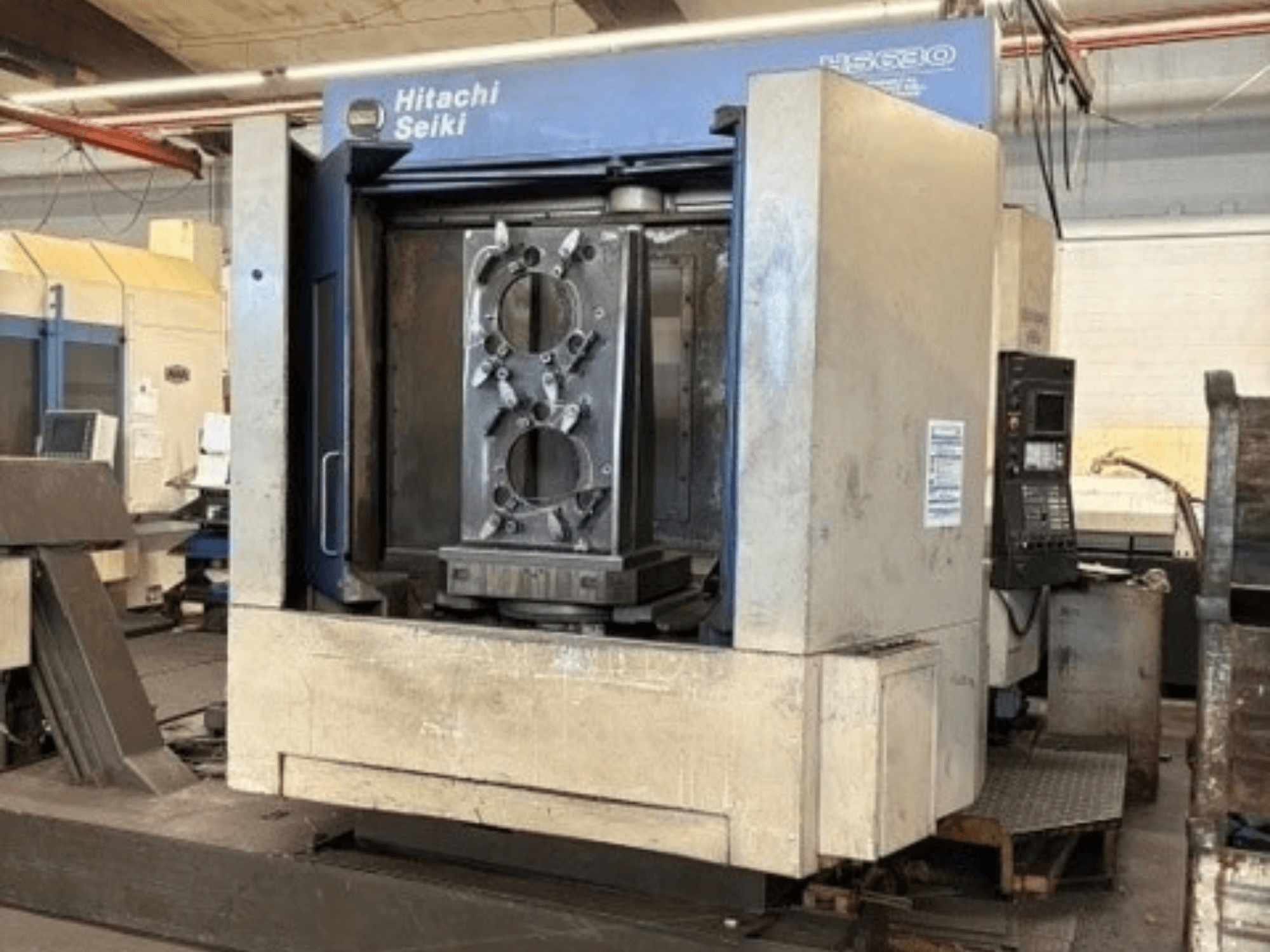

HITACHI SEIKI - HS630DE-MIL-HIT-2001-00001

- Manutenção / Atualizações recentes: Equipada com novas guias lineares no eixo Y, parafuso de esferas recondicionado com rolamentos novos

- Sistema de controlo: Seikos Lambda / Fanuc Control

- Área de trabalho da mesa: 630 x 630 mm

- Ângulo de indexação: 1° (360°)

- Método de indexação: Absoluto, 3 posições

- Capacidade de carga do palete: Máx. 1200 kg

- Distância entre o centro do fuso e a superfície da mesa: 100 - 900 mm

- Distância da ponta do fuso ao centro da mesa: 150 - 1000 mm

- Cônico do fuso: NT50 / NT40

- Velocidade do fuso: 1,0 - 6000 rpm / 100 - 10 000 rpm (totalmente automática e contínua)

- Incremento mínimo: 0,001 mm

- Velocidade de avanço de corte: 1 - 20 000 mm/min

- Velocidade de avanço por impulsos: 5 000 mm/min

- Deslocação rápida: 45 000 mm/min

- Motor do fuso (CA, 50 % de duração de funcionamento): 30/45 kW (40/30 HP)

- Motor hidráulico: 2,2 kW (3 HP) - 4P

- Motor de lubrificação: 17-2 (0,02)-2 W (HP)-P

- Motor de acionamento do eixo X: FANUC MODELO α30

- Motor de acionamento do eixo Y: FANUC MODELO α40F

- Motor de acionamento do eixo Z: FANUC MODELO α30

- Motor de indexação da mesa: 1,0 kW (1,4 HP)

- Motor de arrefecimento do fuso: 0,4 kW (0,5 HP) - 4P

- Capacidade do ATC: 40 peças (opcional: 60 / 90 / 120 ferramentas)

- Diâmetro máximo da ferramenta: Ø 125 mm

- Comprimento máximo da ferramenta: 500 mm

- Peso máximo da ferramenta: 25 kg

- Método de seleção de ferramentas: Qualquer / Bidirecional através de T-Word de 2 e 4 dígitos

- Método de troca APC: Tipo rotativo

- Peso da máquina: 15 000 kg (33 000 lbs)

- Padrão da haste da ferramenta: BT50

- Tolerância de excentricidade da haste da ferramenta: Máx. 0,025 mm (posições A e B)

- Perpendicularidade da haste da ferramenta: 0,015/100 mm em relação ao plano A
