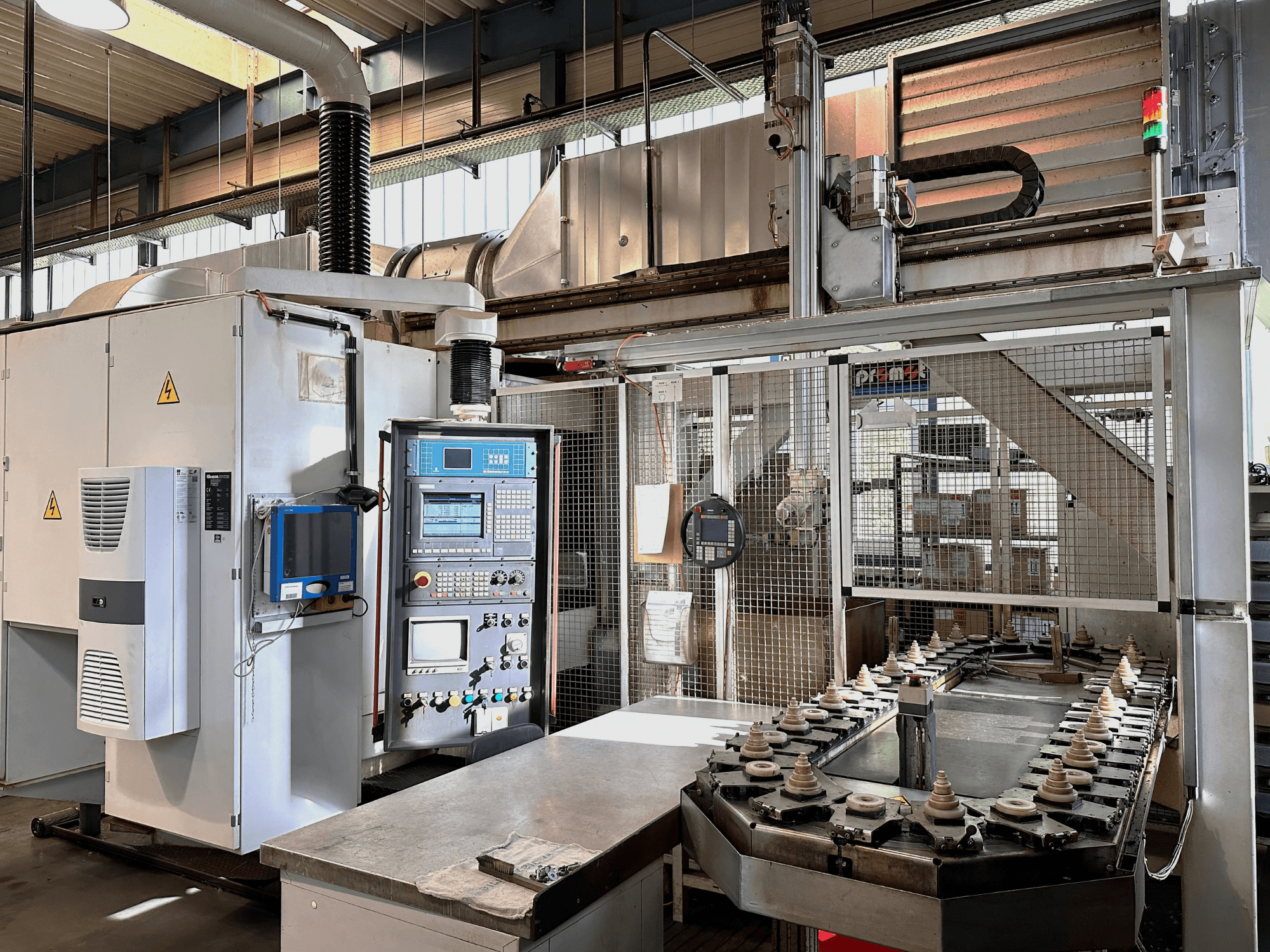

Gleason PFAUTER - G320 CNC + Promot AutomationDE-MIL-GLE-2001-00001

• Painel de comando: incluído

• Intervalo do módulo: 0,5–7,0

• Diâmetro da peça: mín. 10 mm, máx. 380 mm

• Número de dentes: 10–600

• Cursos dos eixos: Z (vertical) 200 mm; X (horizontal) 230 mm; Y (tangencial/deslocamento) 135 mm

• Rotação da cabeça de fixação (A): ±45°

• Curso do contraponto: 125 mm

• Cursos de afiação: V (tangencial) 180 mm; U (radial) 110 mm

• Velocidade do rebolo: até 3000 rpm, regulável em contínuo

• Velocidade do eixo linear: 10 000 mm/min

• Velocidade máxima de rotação da mesa: 240 rpm

• Resolução da mesa: 0,001°

• Avanços: avanços de usinagem e de trabalho contínuos

• Dimensões do rebolo: diâmetro 270–350 mm; largura até 104 mm; furo de 160 mm

• Peso do sistema: aprox. 11 500 kg

• Espaço necessário (máquina): aprox. 3,7 m × 2,4 m × 2,75 m

Equipamento adicional

• Unidade de manuseamento Promot Automation (manuseamento robótico)

• Painel de comando/dispositivo portátil (para automação)

• Correia transportadora

• Sistema de arrefecimento da correia

• Unidade hidráulica

• Espaço necessário (automatização): aprox. 4,5 m × 1,6 m × 4,0 m
