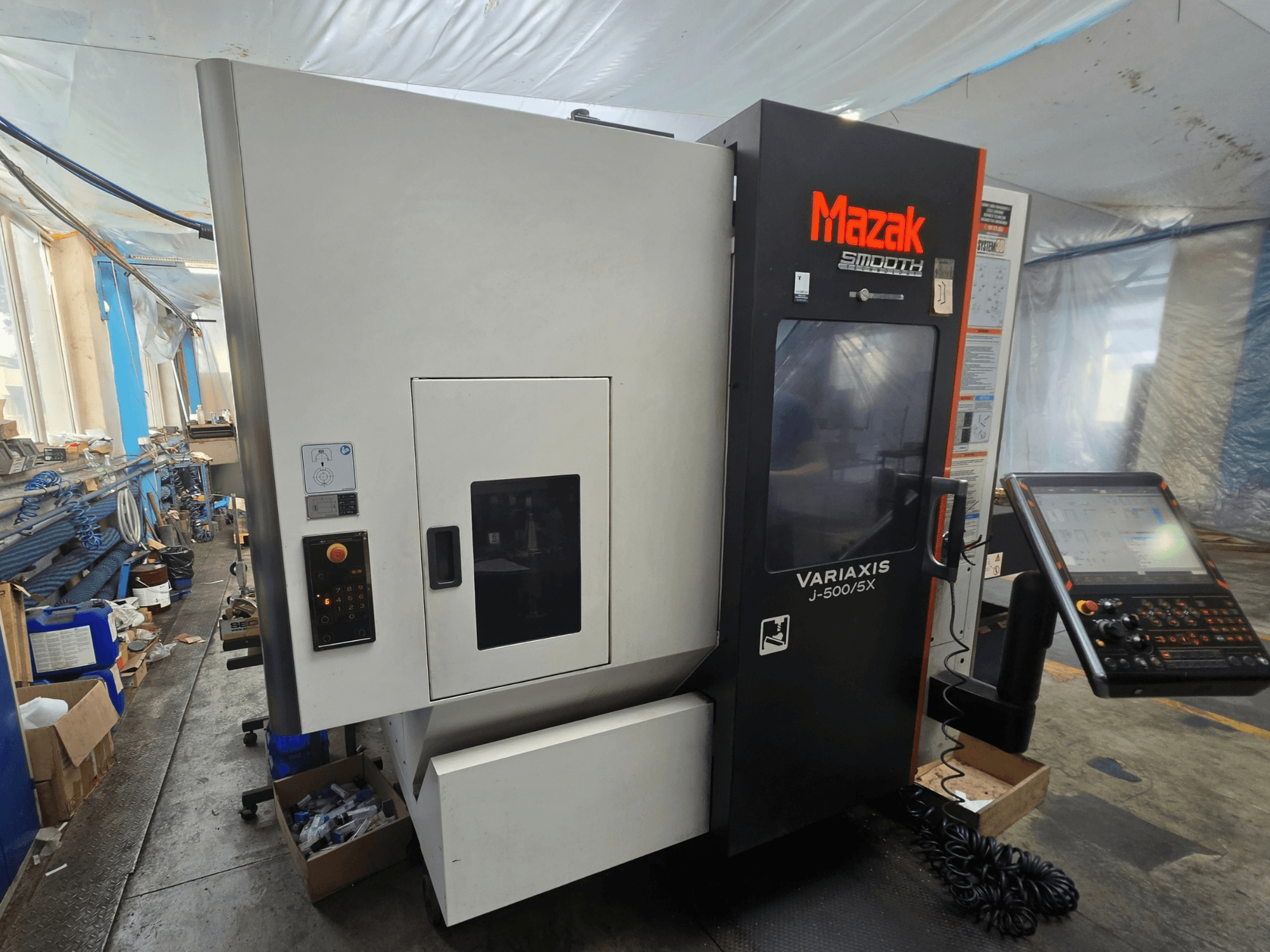

Mazak - VARIAXIS J-500/5XPL-MIL-MAZ-2018-00001

• Tempo de corte («apenas corte»): 14 396 h 54 min

• Capacidade de trabalho e deslocamentos

  • Diâmetro máximo da peça: 500 mm; altura: 350 mm

  • Inclinação do eixo A: -120° a +30°; rotação do eixo C: ±360°

  • Incremento de indexação dos eixos A/C: 0,0001°

  • Deslocamento rápido X/Y/Z: 30 000 mm/min

  • Avanço máximo de corte em X/Y/Z: 30 000 mm/min

  • Tempo de indexação do eixo A: 0,6 s por 90°

  • Tempo de indexação do eixo C: 0,55 s por 90° / 1,05 s por 180°

  • Guias: Guias lineares de rolos

• Mesa e folgas

  • Mesa basculante/rotativa com eixos A e C

  • Dimensões da mesa: 500 × 400 mm

  • Mesa com ranhuras em T (conforme especificado na configuração final)

  • Distância entre a ponta do fuso e a superfície da mesa, com a mesa na horizontal: 50–560 mm

  • Distância entre a ponta do fuso e a mesa, com a mesa na posição vertical: 40–550 mm

• Fuso

  • Refrigerador do fuso; depósito de óleo de arrefecimento do fuso: 16 L

  • Orientação programável do fuso em incrementos de 1°

• Trocador de ferramentas e magazine

  • ATC com função de recuperação; visor digital do carregador; painel de comando externo do carregador

  • Seleção de ferramentas: endereços fixos no carregador com seleção automática do caminho mais curto

  • Comprimento máximo da ferramenta: 300 mm

  • Diâmetro máximo da ferramenta com ferramentas adjacentes: 90 mm; com compartimentos adjacentes vazios: 130 mm

  • Tempo de peça a peça: 6,20 s

• Medição e sondagem

  • Medição automática do comprimento da ferramenta e deteção de quebra da ferramenta

  • Função de medição automática do comprimento da ferramenta G37

  • Sistema de posicionamento absoluto

  • Sistema MAZA-CHECK

  • Preparação para o sensor de peças RMP600

• Gestão do líquido de arrefecimento e térmica

  • Refrigerante de alta pressão através da ferramenta (~15 kgf/cm² ≈ 14,7 bar), caudal ~35 L/min

  • Depósito de líquido de arrefecimento: 300 L

  • Sistema de lavagem com líquido de arrefecimento

  • Arrefecimento dos parafusos de esferas dos eixos X/Y/Z

• Controlo e software

  • Programação conversacional MAZATROL e EIA/ISO; controlo simultâneo de 5 eixos em EIA/ISO

  • Constante de inclinação G00; Reinício suave; Plano de maquinagem inclinado; Avanço temporal inverso

  • Desvios de trabalho alargados: 300 pares; Macros variáveis: 600 variáveis

  • Programação em coordenadas polares; Ciclo de maquinagem Tornado

  • Maquinação de alta velocidade e alisamento; Compensação geométrica para eixos rotativos

  • Controlo de cantos sem descontinuidades; Controlo de aceleração variável

  • Interfaces: USB, LAN, cartão de memória SD

• Segurança, invólucro, conformidade

  • Caixa de proteção completa da área de trabalho com tampa superior

  • Porta do operador com interbloqueio; iluminação da área de trabalho

  • Proteção de Segurança Inteligente (ISS)

  • Marcação CE

• Auxílios à automação/operação

  • Ligar/desligar automático da máquina e pré-aquecimento

Equipamento adicional

• Transportador de aparas com correia articulada do lado direito para usinagem de aço

• Transformador de potência para o mercado europeu

• Kit de instalação da máquina

• Manuais e etiquetas de segurança em polaco
