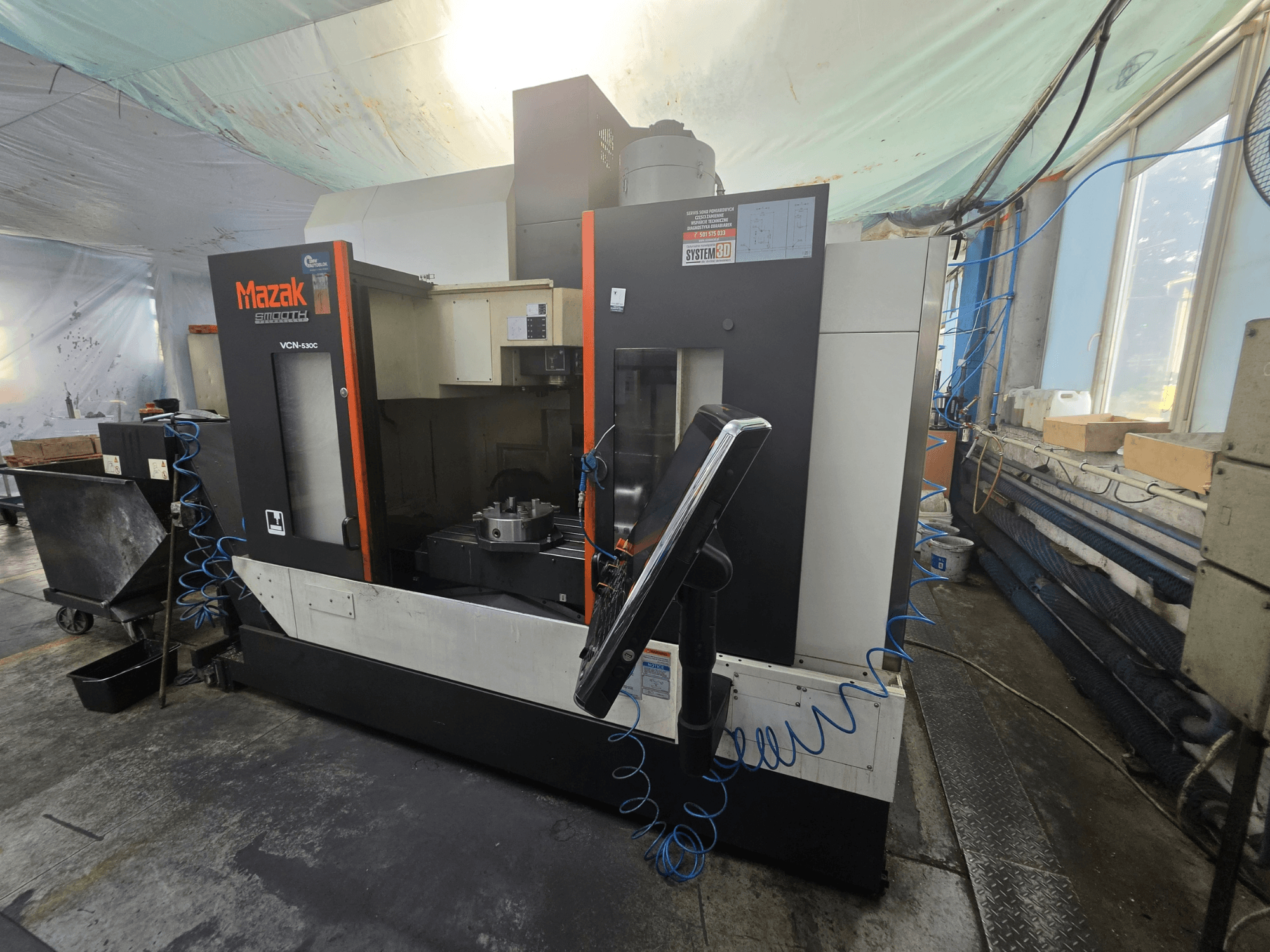

Mazak - VCN-530CPL-MIL-MAZ-2017-00001

• Contador de horas de funcionamento (apenas corte): 11 917 h

• Cursos dos eixos (VCN 530C padrão):

  • Distância entre a superfície da mesa e a ponta do fuso: 150–660 mm

  • Distância entre a coluna e o centro do fuso: 586 mm

• Área de trabalho / capacidades:

  • Comprimento máximo da peça: 1 300 mm

  • Largura máxima da peça: 550 mm

  • Altura máxima da peça: 570 mm

  • Peso máximo da peça: 1 200 kg

• Mesa de trabalho:

  • Dimensões da mesa: 1 300 × 550 mm

  • Ranhuras em T: 5; largura 18 mm; passo 100 mm

  • Nota: A capacidade de carga da mesa não corresponde à capacidade de carga da mesa rotativa

• Fuso:

  • Potência do motor: 18,5 / 11 / 7,5 kW (dependendo do regime de funcionamento)

• Ferramentas / ATC:

  • Comprimento máximo da ferramenta: 350 mm

  • Diâmetro máximo da ferramenta: 80 mm (125 mm com os compartimentos adjacentes vazios)

  • Tempo de troca de ferramenta: 1,3 s

• Velocidades de avanço:

  • Rápido X/Y/Z: 42 m/min

  • Avanço de corte: 1–42 000 mm/min

• Características técnicas / dimensões:

  • Capacidade do depósito de líquido de arrefecimento: 250 L

  • Área ocupada (aprox.): 2 880 × 3 102 mm

  • Altura da máquina (aprox.): 2 807 mm

• Características da máquina incluídas (pacote de produção PD081):

  • Jato de ar na peça

  • Refrigeração de alta pressão através do fuso

  • Lavagem com líquido de arrefecimento das tampas da máquina

  • Rosqueamento síncrono

  • Memória CNC: tamanho máximo do programa de 8 MB

  • G00 Inclinação Otimização constante do movimento rápido

Equipamento adicional

• Quarto eixo:

  • Mesa rotativa Tsudakoma NC, modelo RNE-200L (Japão), com placa de fixação de 250 mm

  • Preparação do quarto eixo na máquina

• Gestão de aparas:

  • Transportador de aparas com correia articulada Crowther, do lado esquerdo

  • Preparação para um transportador de aparas do lado esquerdo

• Sondagem:

  • Sonda de peça Renishaw OMP60

  • Preparação do OMP60 na máquina

• Extração:

  • Unidade de extração de névoa de óleo Filtermist FX6002

• Outros:

  • Sistema de fixação da peça

  • Pistola de lavagem com líquido de arrefecimento acionada pneumaticamente
