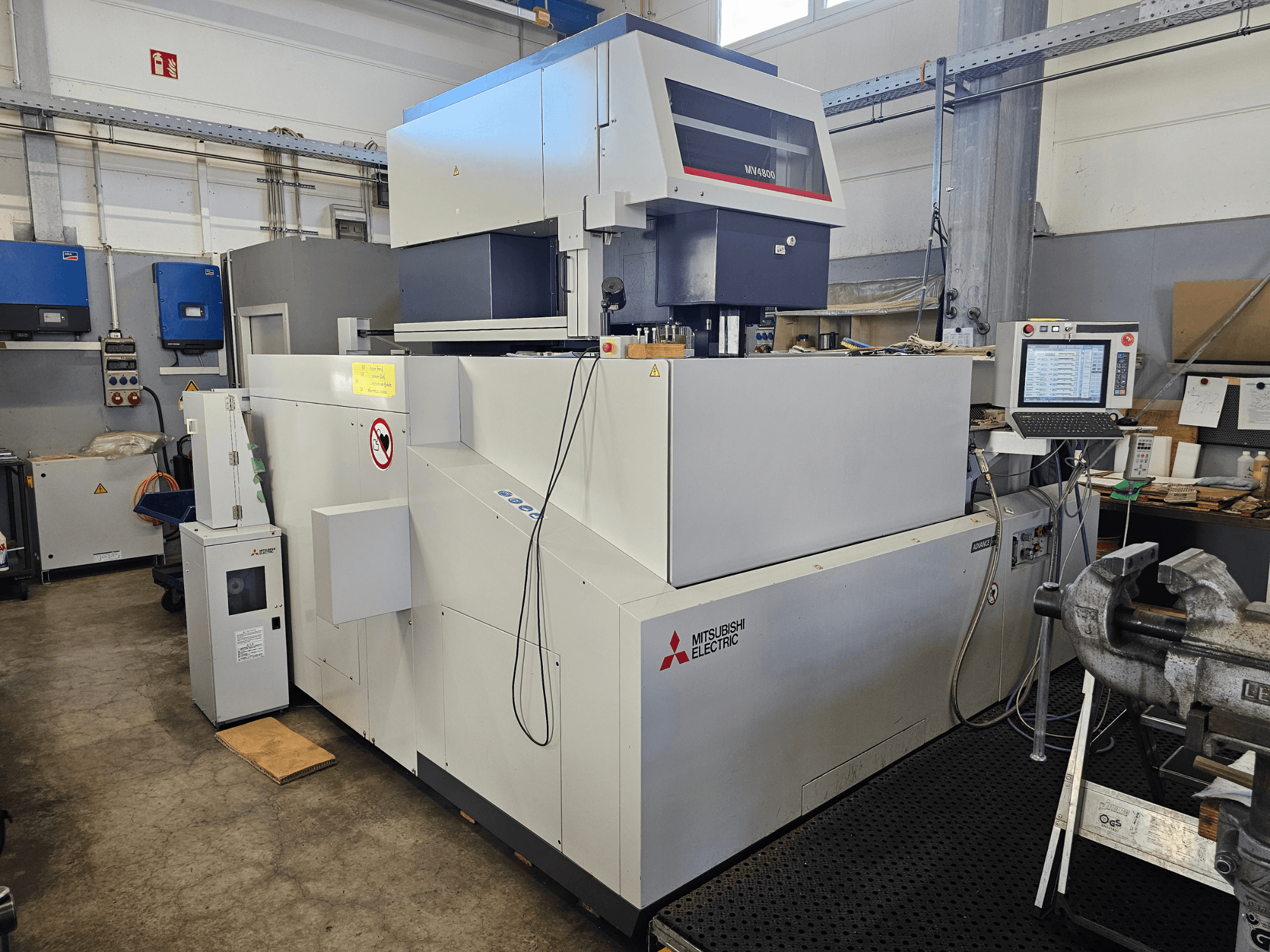

Mitsubishi - MV4800DE-EDM-MIT-2018-00003

• Controlo: Controlo CNC Mitsubishi

• Tipo de maquinagem: corte por erosão de fio (EDM de fio)

• Sistema dielétrico: sistema dielétrico à base de água

• Arrefecimento/filtragem: sistema integrado de filtragem dieléctrica

• Enfiamento automático do fio: incluído

• Tipo de fio: fio de latão (por exemplo, OBN 0,25 mm)

• Capacidade de diâmetro do fio: aprox. 0,1-0,3 mm

• Diâmetro do fio (gama padrão): 0,15-0,30 mm (padrão 0,30 mm)

• Aplicação: corte de precisão de materiais condutores

• Materiais típicos: aço temperado, aço para ferramentas, carboneto, alumínio

• Deslocações dos eixos: U ±100 mm, V ±100 mm

• Dimensões máximas da peça de trabalho: X 1250 mm, Y 1020 mm, Z 505 mm

• Peso máximo da peça de trabalho: 3000 kg

• Peso do tanque (vazio): 450 kg

• Peso do gerador: 240 kg

• Abertura necessária da porta (L x A): 2587 x 2815 mm

• Alimentação eléctrica: 3 fases 400 V AC ±10% 50/60 Hz

• Proteção mínima do fusível: 32 A lento

• Pressão pneumática: 5-7 kgf/cm² (500-700 kPa)

• Consumo de ar: mínimo 42 l/min (mais de 75 l/min para sistema AT com fio de 0,1 mm)

• Ligação de ar: 3/8"

• Comprimento da área de cobertura da máquina: aprox. 3299 mm

• Espaço mínimo à volta da máquina: 1 m

• Altura recomendada da plataforma de trabalho: mínimo 500 mm

• Requisitos de manuseamento: empilhador com capacidade mínima de 10 t, comprimento mínimo do garfo de 3,5 m

Equipamento adicional

• Transformador de alimentação eléctrica: 20 kVA

  • Dimensões: 1,2 x 0,4 x 1,2 m

  • Peso: 300 kg

• Unidade de ionização: Sistema ionizador E.KO (incluído)
