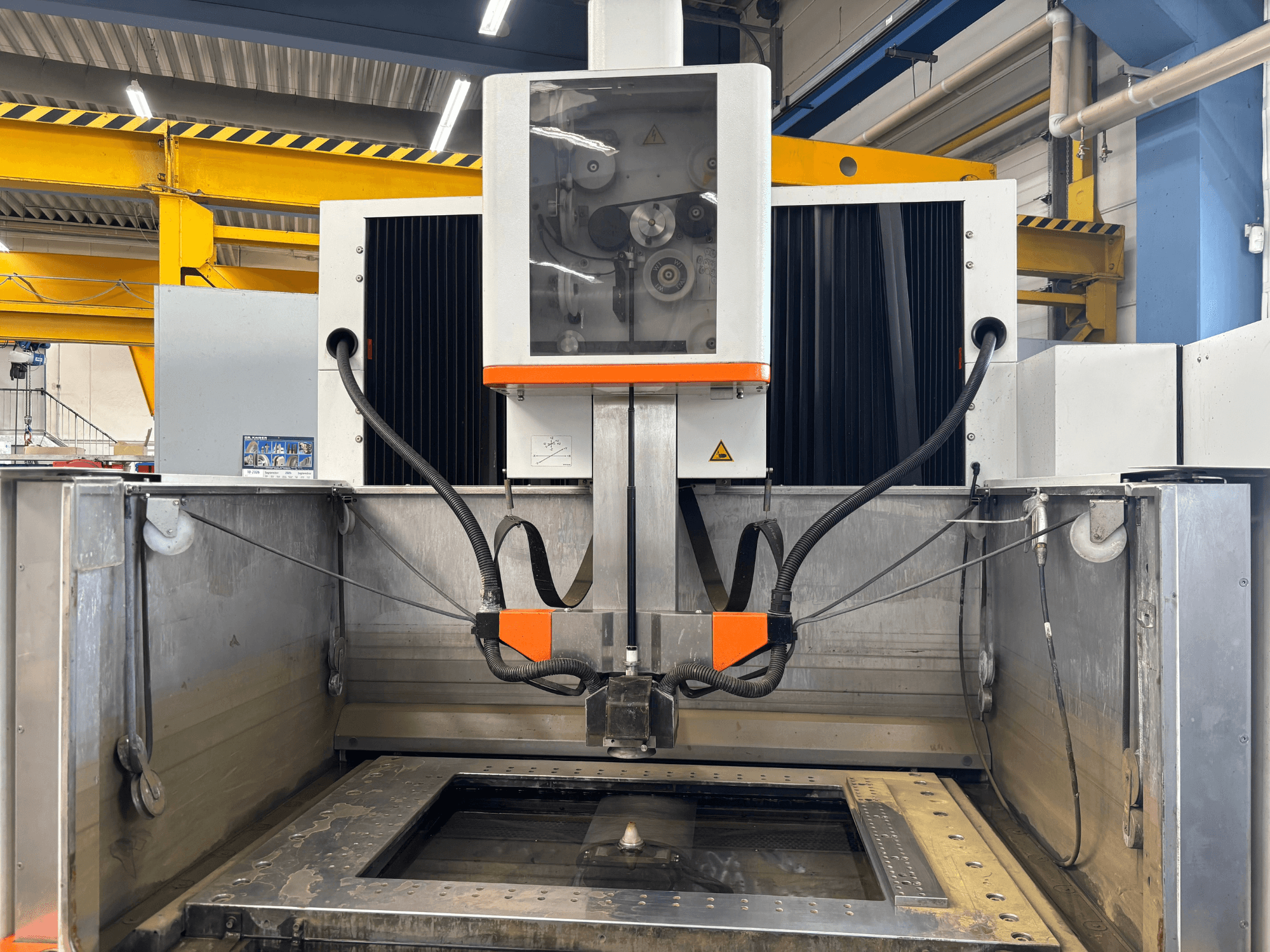

+GF+ - AGIECHARMILLES CUT 400 SpDE-EDM-GFX-2017-00001

- Dimensões totais (C x L x A): 2670 x 2870 x 2645 mm

- Peso total sem dielétrico: 6 300 kg

- Peso total com dielétrico: 8040 kg

- Nível máximo de ruído: 76 dB

- Porta deslizante: Sim

- Dimensões da mesa de trabalho: 1240 x 800 mm

- Dimensões máximas da peça: 1450 x 900 x 510 mm

- Peso máximo da peça: 3 000 kg

- Nível dielétrico máximo: 520 mm

- Curso dos eixos X, Y, Z: 800 x 550 x 510 mm

- Curso dos eixos U, V: 800 x 550 mm

- Ângulo de conicidade / Altura: ±30°/510 mm (Opção ±45°/510 mm)

- Kit de corte cónico: Kit para corte cónico a 45° (Kit für 45° Konikschnitt)

- Resolução de medição nos eixos X, Y, U, V, Z: 0,05 µm

- Velocidade dos eixos: 0...3000 mm/min

- Tipo de dielétrico: Água desionizada

- Volume total do dielétrico: 1700 L

- Controlo da temperatura do dielétrico: regulação automática ±1 °C

- Cartuchos de filtro: 4

- Sistema de arrefecimento: Permutador de calor água/água

- Diâmetro do fio: Ø 0,2...0,33 mm

- Guias de fio padrão: Guias fechadas Ø 0,25 mm

- Conjunto de guias de fio: Taper Expert Ø 0,250 mm (para CUT X00/FI X4)

- Enfiagem automática: Sim

- Pesos admissíveis das bobinas de fio: 8–25 kg

- Tipo de gerador: CLEANCUT

- Tensão de entrada trifásica: 380/400 V ±10%

- Frequência da rede elétrica: 50 ou 60 Hz

- Potência máxima / necessária: 12 kVA

- Rugosidade mínima: Ra 0,2 µm (carboneto) / 0,28 µm (aço)

- Interface de utilizador: AC CUT HMI

- Sistema operativo: Windows XP

- Ecrã: LCD de 15"

- Conectividade: E-Connectivity, Ethernet, USB

- Temperatura ambiente de funcionamento: 15...30 °C (20 ± 1 °C para uma precisão ideal)

- Humidade relativa máxima: 40...80%

- Ar comprimido: 6-7 bar
