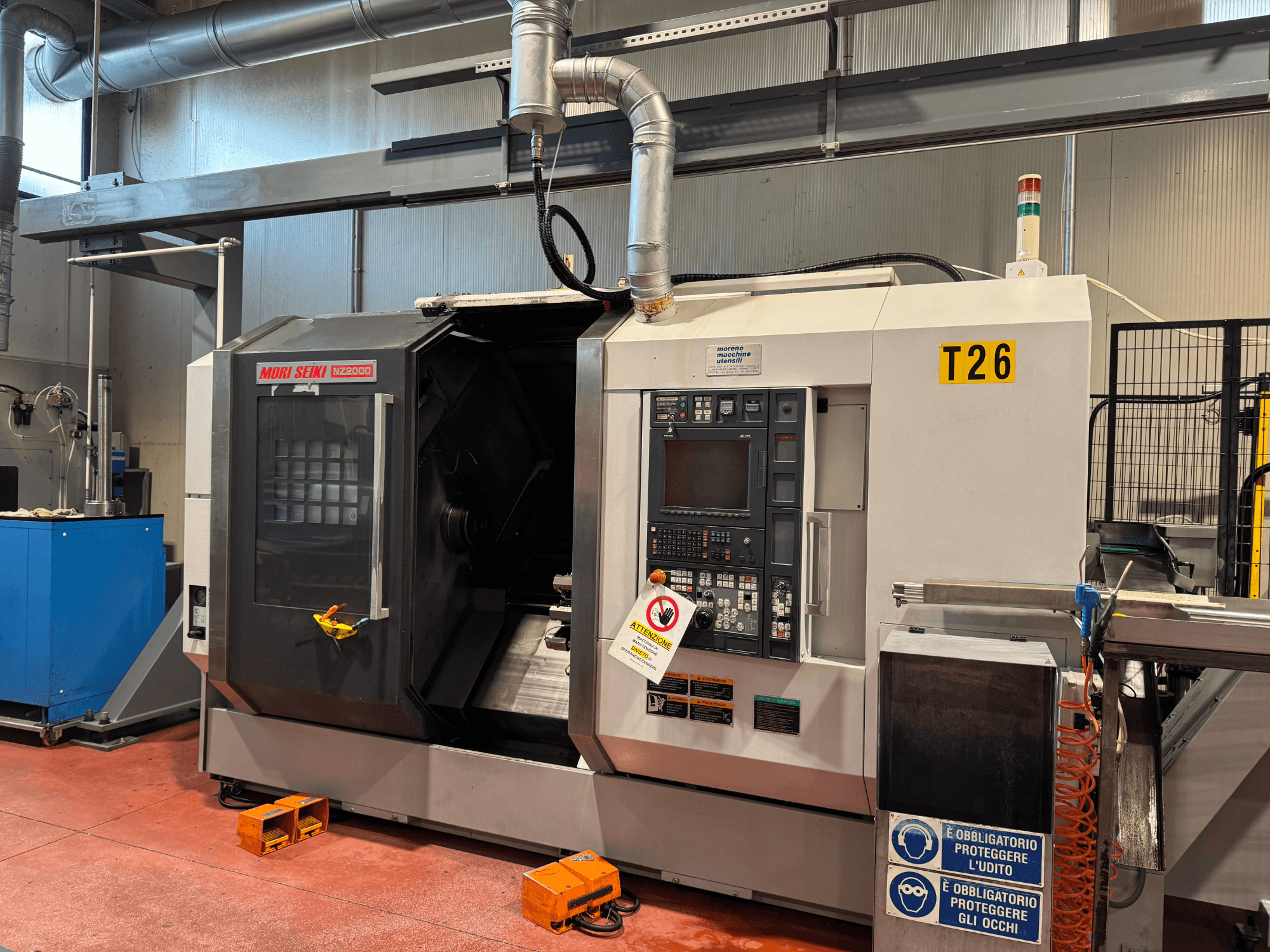

MORI SEIKI - NZ-2000/T2/Y2 IT-TUR-MOR-2008-00001

• Controlo/NC

  • Unidade de controlo: MORI SEIKI MSX-701

  • Sistema NC: FANUC FS-31iA (MAPPS 3); versão MAPPS: 3

  • Software/caraterísticas: Monitor de carga; Gestão da vida útil da ferramenta; Número de programas armazenados: 250; Memória do utilizador: 50 MB; Pares de desvio de ferramenta: 99; Variáveis macro personalizadas: 600

  • Idiomas: Ecrãs NC e MAPPS em italiano

• Eléctrica/destino

  • Tensão: 380-480 V; Frequência: 50 Hz; Destino: Europa

• Configuração da máquina

  • Comprimento da cama: 800 mm

  • Eixo C em ambos os fusos

  • 2 torres com eixos X-Y-Z

  • Ambas as torres originalmente equipadas com ferramentas activas

  • A ferramenta ativa da torre inferior NÃO funciona atualmente (funções de torneamento OK)

  • Adequado para torneamento e fresagem multi-processo complexos

• Fusos

  • Fuso principal (Fuso 1)

    • Diâmetro do furo de passagem: 73 mm

    • Tipo de mandril: Mandril oco 8"; Furo passante do mandril: 65 mm; Fabricante do mandril: KITAGAWA

    • Eixo C: Incluído; Orientação do fuso: Incluído (sem bloqueio); Travão do eixo C: Incluído

  • Sub-fuso (Fuso 2)

    • Potência: 25/22 kW; Velocidade: 5.000 rpm

    • Diâmetro do furo passante: 73 mm

    • Tipo de mandril: Mandril oco de 8"; Furo passante do mandril: 65 mm; Fabricante do mandril: KITAGAWA

    • Eixo C: Incluído; Orientação do fuso: Incluído (sem bloqueio); Travão do eixo C: Incluído

• Deslocações do eixo

  • B: 810 mm

  • Distância máxima entre os narizes do fuso: 1.130 mm

• Torres

  • Torre 1: Eixos X-Y-Z; 16 estações; Função de fresagem incluída; Velocidade da ferramenta rotativa: 6.000 rpm; Fixação da ferramenta: Por parafusos

  • Torre 2: Eixos X-Y-Z; 16 estações; função de fresagem presente mas NÃO funcional; velocidade da ferramenta rotativa: 6.000 rpm; fixação da ferramenta: por parafusos: Por parafusos

  • Comprimentos máximos da ferramenta para trás: 155 mm (torre superior), 100 mm (torre inferior)

• Pré-ajuste da ferramenta

  • Pré-ajuste da ferramenta no fuso 1 da máquina: Manual (amovível)

  • Pré-ajuste da ferramenta no fuso 2 da máquina: Manual (amovível)

• Refrigerante/chip (integrado na máquina)

  • Sistema de refrigeração de alta pressão: 635 W / 1040 W

  • Tipo de líquido de refrigeração: Solúvel em água

  • Sopro de ar através do fuso: Incluído

  • Direção de eliminação de aparas: Direita

• Interfaces

  • Interface de alimentação de barras: Incluído (especificação do alimentador de barras múltiplas; LNS)

  • Interface do robot: Incluído

• Idiomas/documentação

  • Manuais: Italiano

  • Documentação: Manuais de instalação, operação e manutenção; Declaração de conformidade; Certificado CE

• Nota importante

  • A função de ferramenta motorizada da torre inferior está avariada em ambas as máquinas. Atualmente, a torre T2 só pode ser utilizada para operações de torneamento.

Equipamento adicional

• Automação/manuseamento

  • Portal de carregamento RR Robotica (incluído)

  • Carregamento de paletes (incluído)

  • Carregador de peças (lado do fuso 2)

  • Ejetor de peças

  • Transportador de descarga de peças

  • Recetor de peças

  • Escotilha da porta superior personalizada para carga/descarga do portal (não original)

• Periféricos de aparas/refrigerante

  • Transportador de aparas de arrasto

  • Depósito de líquido de refrigeração com bombas de lavagem

  • Bomba de alta pressão adicional não original de 20 bar

• Porta-peças e ferramentas

  • Mandris do fuso principal e do sub-fuso incluídos (KITAGAWA 8" oco)

  • Porta-ferramentas fixos: 8 no total (4 superiores + 4 inferiores)

  • Porta-ferramentas acionados: 2 axiais, 2 radiais

• Elétrico/outros

  • Transformador externo da máquina

  • Torre de sinalização luminosa: 3 níveis (vermelho / branco leitoso / verde)

  • Pedal de mandril duplo
