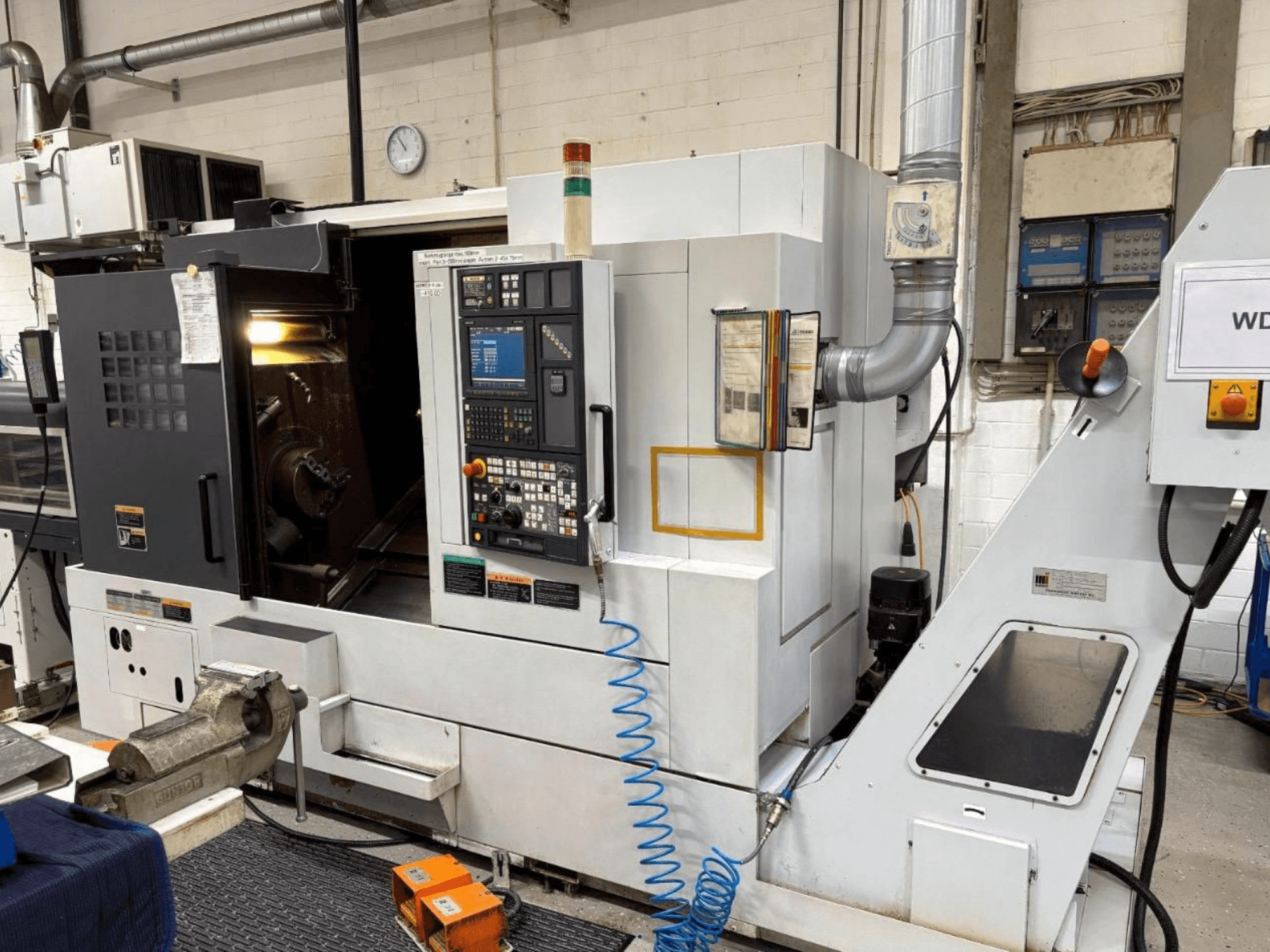

MORI SEIKI - NL 2500 SYES-TUR-MOR-2009-00002

• Velocidades de deslocamento rápido:

  • X: 30 m/min

  • Z: 30 m/min

  • Y: 10 m/min

• Fuso principal:

  • Ponta do fuso: A2-8

  • Capacidade máxima da barra: 80 mm

  • Mandril: Kitagawa B-210, Ø250 mm

  • Eixo C: posicionamento a 360°

• Fuso secundário:

  • Ponta do fuso: A2-6

  • Potência do motor integrado: 15 kW

  • Mandril: Kitagawa B-208, Ø210 mm

  • Eixo C: posicionamento a 360°

  • Capacidade de transferência de peças: Sim

• Ferramentas de fresagem/acionadas:

  • Capacidade da torreta: 12 estações

  • Estações de ferramentas motorizadas: 12

  • Potência do motor da ferramenta motorizada: 5,5 kW

  • Velocidade máxima da ferramenta motorizada: 6.000 rpm

  • Ferramentas de acionamento direto, fresagem com ferramentas motorizadas, usinagem descentrada

• Torre e ferramentas:

  • Tempo de indexação da torreta: 0,2 s

  • Medição automática de ferramentas: Braços de medição de ferramentas Renishaw duplos

• Construção mecânica:

  • Guias: Guias em caixa endurecidas (prismáticas) em todos os eixos

  • Acionamento do fuso: Motores integrados

  • Transmissão: Acionamento direto (sem correias/caixas de engrenagens)

  • Binário de arranque: 640 Nm

• Controlo CNC:

  • Controlo: Mori Seiki MAPPS IV

  • Programação conversacional, monitorização da carga, monitorização do desgaste/consumo das ferramentas

• Arrefecimento e lubrificação:

  • Refrigerador de óleo do fuso principal: Daikin

  • Refrigerador de óleo do subfuso: Daikin

• Conectividade:

  • USB, PCMCIA, RS-232

  • Interface do alimentador de barras: Incluída

• Capacidades de maquinagem:

  • Torneamento e fresagem simultâneos

  • Maquinação no eixo Y

  • Interpolação de coordenadas polares

  • Perfuração e rosqueamento descentrados

  • Trabalho na face frontal e traseira com sub-fuso

  • Maquinação completa da peça numa única configuração

  • Maquinação complexa multieixos

• Aplicações típicas:

  • Componentes torneados de precisão

  • Peças aeroespaciais

  • Componentes automóveis

  • Componentes hidráulicos

  • Componentes médicos

  • Engenharia de precisão geral

Equipamento adicional

• Alimentador automático de barras LNS, capacidade de 1,5 m

• Recetor automático de peças

• Transportador de aparas: tipo correia articulada montada lateralmente

• Pedais independentes para o mandril (eixo principal e secundário)

• Transformador elétrico

• Pacote de documentação:

  • Manual de operação

  • Manual de programação

  • Lista de peças

  • Esquemas elétricos

• Porta-ferramentas: Porta-ferramentas estáticos e motorizados incluídos

• Outros equipamentos opcionais: Não incluídos
