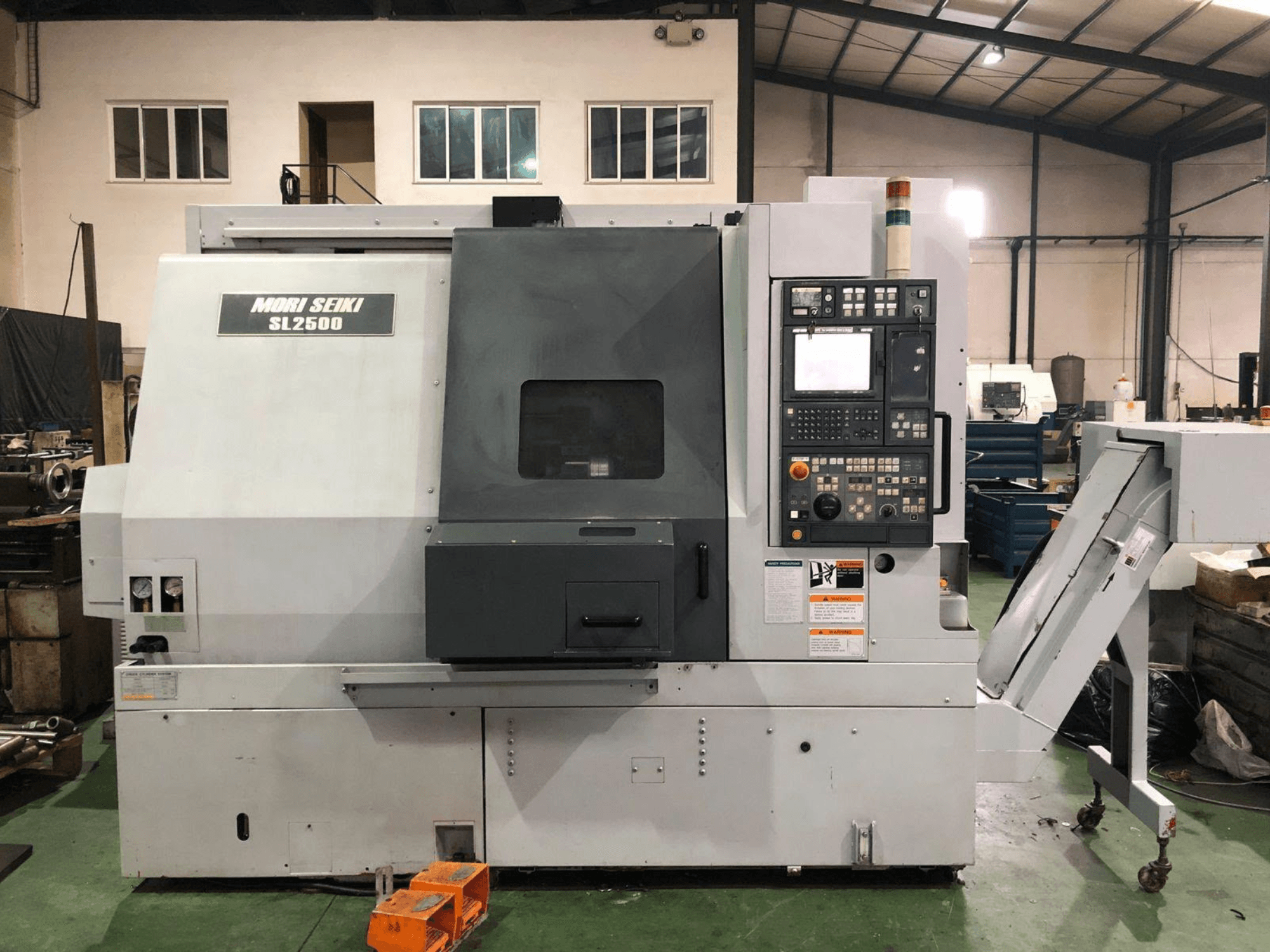

DMG Mori Seiki - SL 2500 YES-TUR-DMG-2005-00001

• Capacidade e área de trabalho:

  • Diâmetro máximo de rotação: 755 mm

  • Diâmetro máximo de usinagem: 390 mm

  • Comprimento máximo de usinagem: 655 mm

  • Capacidade de barra: 75 mm

  • Deslocamento rápido: 18 m/min (X) / 24 m/min (Z)

  • Guias: Guias em caixa em todos os eixos

• Fuso principal e cabeçote:

  • Binário do fuso: 640 Nm

  • Ponta do fuso: A2-8

  • Mandril: 250 mm Kitagawa B-210 (métrico)

  • Arrefecimento: Refrigerador de óleo do fuso Daikin

• Torre e ferramentas motorizadas:

  • Torre de 12 posições (todas as posições motorizadas)

  • Tempo de indexação da torre: 0,2 s

  • Velocidade das ferramentas motorizadas: 4 000 RPM

  • Motor das ferramentas motorizadas: 5,5 kW

  • Sistema de ferramentas: Sistema de troca rápida de ferramentas Sandvik Capto (no valor de 22 000–24 000 €)

• Contraponto e eixos:

  • Configuração dos eixos: 4 eixos (X, Z, Y, C)

  • Contraponto: Contraponto hidráulico programável

  • Cônico do contraponto: cônico Morse MT5

• Controlo, software e medição:

  • Simulação gráfica 3D através de software CAM proprietário

  • Verificação do tempo de ciclo

  • Controlo automático da carga e monitorização do desgaste da ferramenta

  • Medição de ferramentas: Braço de pré-ajuste automático de ferramentas Renishaw

  • Conectividade: USB, PCMCIA, RS-232

Equipamento adicional

• Interface para alimentador de barras (máquina preparada)

• Interface para o apoio fixo hidráulico Autoblok (pronta para instalação)

• Recolhedor automático de peças

• Transportador lateral de aparas do tipo dobrável

• Ampla variedade de porta-ferramentas estáticos e motorizados

• Pedal duplo (operação do mandril principal e do contraponto)

• Transformador elétrico

• Documentação completa: Lista de peças, esquemas elétricos, manuais de programação e de utilização
