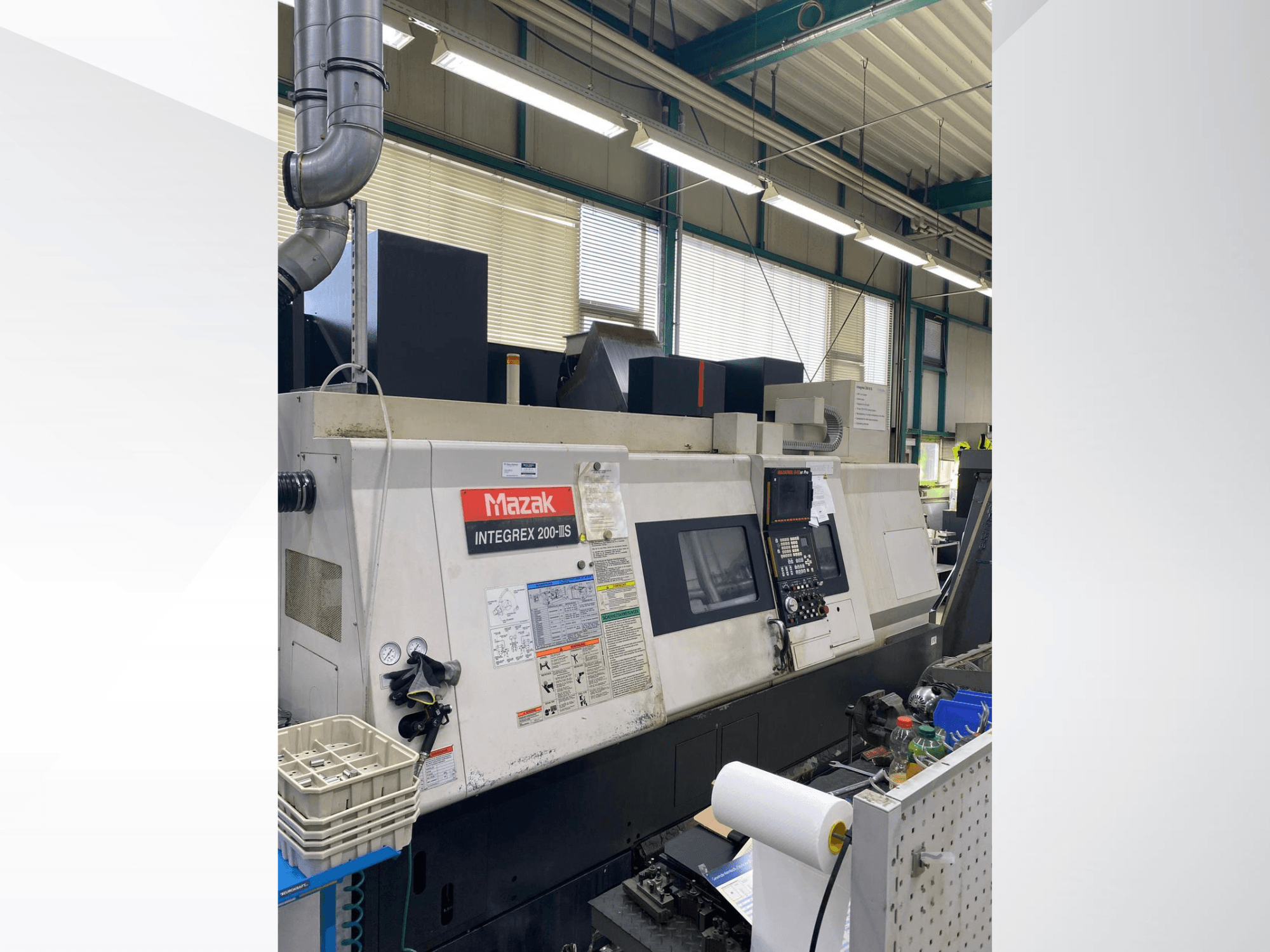

Mazak - INTEGREX 200 III SDE-TUR-MAZ-2004-00002

- Diâmetro máximo de torneamento: 660 mm

- Diâmetro máximo de torneamento: 660 mm

- Diâmetro máximo de torneamento sobre o carro: 500 - 660 mm

- Diâmetro máximo de trabalho da barra: 51 mm

- Peso máximo da peça (incluindo mandril) - Peça no mandril: 100 kg

- Peso máximo da peça (incluindo mandril) - Peça no eixo: 150 kg

- Gama de velocidades do fuso principal (contínua): 35 - 5 000 rpm

- Potência de acionamento do fuso principal (potência nominal de 30 min. / funcionamento contínuo a 100%): 22 kW / 15 kW

- Binário máximo do fuso principal: 349 Nm

- Ponta do fuso principal: A2-6"

- Furo do fuso principal: diâmetro 76 mm

- Diâmetro do mandril do fuso principal: 210 mm

- Indexação do fuso principal (eixo C): 0,0001°

- Potência de acionamento do segundo fuso (potência nominal de 30 min. / funcionamento contínuo a 100%): 18,5 kW / 15 kW

- Gama de velocidades do segundo fuso: 35 - 5 000 rpm

- Binário máximo do segundo fuso: 326 Nm

- Indexação do segundo fuso (eixo C): 0,0001°

- Diâmetro do mandril do segundo fuso: 210 mm

- Configuração da torreta de ferramentas: torreta de fuso único para ferramentas fixas ou acionadas

- Potência de acionamento das ferramentas acionadas (motor IPM) (20 % de carga contínua): 15 kW

- Binário máximo das ferramentas acionadas: 120 Nm

- Gama de velocidades das ferramentas acionadas: 15 - 12 000 rpm

- Cônico da ferramenta: sistema de troca rápida MAZAK KM 63 (para ferramentas fixas)

- Tipo de armazém de ferramentas: tipo tambor

- Capacidade do armazém de ferramentas: 80 ranhuras (equipado para ferramentas fixas e motorizadas)

- Peso da ferramenta: máx. 10 kg

- Diâmetro da ferramenta: máx. 90 mm

- Diâmetro da ferramenta (com ranhuras adjacentes livres): máx. 125 mm

- Comprimento da ferramenta: máx. 300 mm

- Tempo de troca de ferramenta (passo 1, de ferramenta para ferramenta): aprox. 1,3 s

- Curso do eixo Y: +/- 80 mm

- Curso do eixo W: 1050 mm

- Ângulo de rotação do eixo B: -30° a +195°

- Velocidade de deslocamento rápido no eixo X: 38 m/min

- Velocidade de deslocamento rápido no eixo Y: 26 m/min

- Velocidade de deslocamento rápido no eixo Z: 38 m/min

- Velocidade de deslocamento rápido do eixo W: 30 m/min

- Velocidade de deslocamento rápido do eixo C: 400 rpm

- Intervalo de avanço do eixo X: 0 - 8 000 mm/min

- Intervalo de avanço do eixo Z: 0 - 8 000 mm/min

- Intervalo de avanço do eixo Y: 0 - 8 000 mm/min

- Capacidade do depósito de líquido de arrefecimento: 220 L

- Caudal da bomba: aprox. 20 l/min

- Pressão da bomba: aprox. 5 bar

- Potência da bomba: 635 W

- Carga conectada: 61,4 kVA

- Tensão de funcionamento: 400 V / 50 Hz

- Pressão pneumática: 5 bar, 500 l/min

- Total de horas de funcionamento: 3 520 horas (registadas em 04/05/2026)

- Tempo de processo automático: 1 581 horas

- Tempo de corte automático: 1 267 horas

- Tempo de corte puro: 905 horas

- Tempo de funcionamento: 615 horas

- Acessórios de série / Equipamento adicional:

- Eixo B (eixo de posicionamento de 0,0001°)

- Eixo C (0,0001°)

- Eixo Y

- Orientação do fuso no segundo fuso

- Sincronização do fuso principal e do segundo fuso

- Mandril hidráulico de 3 garras com diâmetro de 210 mm, tipo KITAGAWA B-208, incluindo 1 conjunto de garras macias (fuso principal)

- Mandril hidráulico de 3 garras com diâmetro de 210 mm, tipo KITAGAWA B-208, incluindo 1 conjunto de garras macias (segundo fuso)

- Pedal duplo para abrir/fechar os mandris do fuso principal e do segundo fuso

- Indicação do estado do mandril (aberto/fechado) para o fuso principal e o segundo fuso

- Dispositivo de sopro de ar no mandril (segundo fuso)

- Dispositivo de ajuste de ferramentas (Tool Eye)

- Bloqueio da porta frontal

- Sistema completo de refrigeração

- Proteção contra o líquido de arrefecimento e as limalhas através de uma área de trabalho totalmente fechada

- Iluminação da área de trabalho

- Sistema de transporte de aparas (unidade Mayfran ConSep visível)
