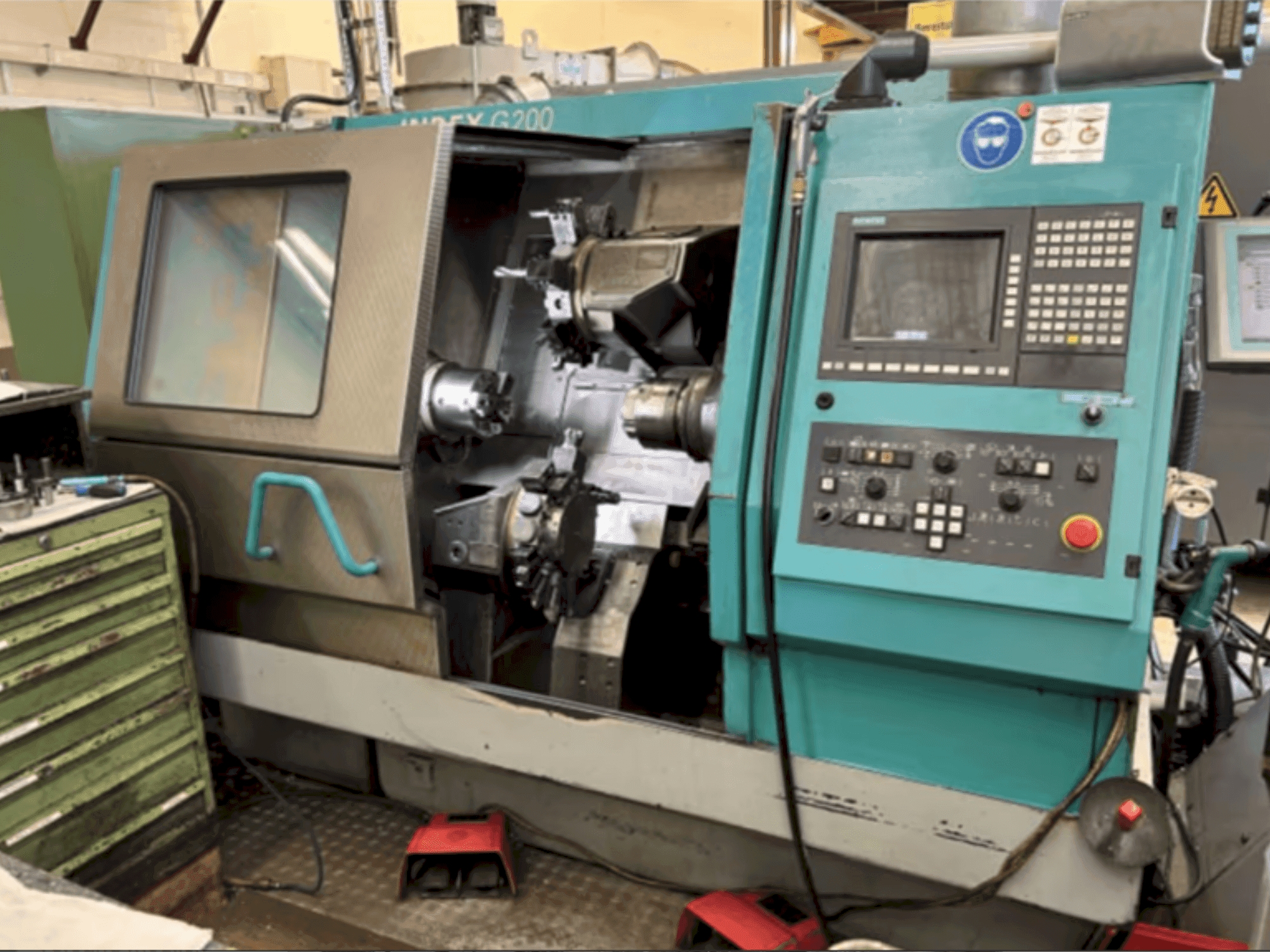

Index - G200 CDE-TUR-IND-2000-00003

Equipamento adicional

• Dispositivo síncrono para maquinação com contra-fuso

• Porta-ferramentas 3 para fuso síncrono (maquinagem da extremidade traseira)

• Fuso de fresagem adicional

• Dispositivo de fresagem de roscas e de torneamento de polígonos

• Trocador de ferramentas sem pinças (6 ferramentas, HKS-50 B, KM40)

• Manuseamento de peças WHU100

• com eixo c

• sem ferramentas acionadas

Vantagens da máquina

Vantagens técnicas da máquina

• Espaço necessário (sem guia de material): 3580 x 3108 mm

• Unidade de controlo: resolução: 0. 001 mm (entrada/saída/correção)

• Gama de movimentos abrangente com configuração de múltiplos eixos

• Elevada precisão com resolução de 0,001 mm no controlo numérico

• Estágios de expansão versáteis e equipamento adicional para maior funcionalidade

Informações adicionais

Deslocamento Lâmina transversal 1 (em cima) - eixos XYZB: Eixo X: Percurso do carro 155 mm, força de avanço 5000 N, avanço rápido 20 m/min, resolução 0,0005 mm Eixo Y: Percurso do carro 120 mm, força de avanço 10000 N, avanço rápido 7,5 m/min, resolução 0,0005 mm Eixo Z: Percurso do carro 590 mm, força de avanço 5000 N, deslocação rápida 30 m/min, resolução 0,001 mm Eixo B (rotativo): Gama de rotação de 360°, passos angulares de 5° (com bloqueio), resolução de 0,001° (com fixação), tempo de comutação para 180°: 1 s Corrediça transversal 2 (em baixo) - Eixos XZ: Eixo X: Percurso da corrediça 105 mm, força de avanço 5000 N, avanço rápido 20 m/min, resolução 0,0005 mm Eixo Z: Percurso da corrediça 307 mm, força de avanço 5000 N, deslocação rápida 30 m/min, resolução 0,001 mm Torre Torre direita: Eixo X: Percurso do carro 120 mm Eixo Z: Curso de deslizamento 400 mm Distância do centro da peça traseira: 400 mm Força de pressão (máx.): 5500 N Acionamento: Hidráulico ou elétrico Alimentação eléctrica: 400 V, 50/60 Hz Carga ligada: 20-45 kVA Consumo de corrente: 35-80 A Sistema hidráulico: Taxa de entrega: 18 l/min Pressão do sistema: 90 bar Capacidade de enchimento: 70 litros Sistema de lubrificação de arrefecimento: Capacidade da bomba (comutável): 20 l/min a 18 bar / 50 l/min a 3 bar / 60 l/min a 5-7 bar Quantidade de enchimento: Aprox. 230 litros Transportador de aparas: Correia articulada ou raspador Suporte da peça de trabalho: Fuso principal: DB5 montagem interna / D140 montagem externa, cone curto opcional Contra-eixo: Montagem externa D140 (só é permitida a fixação por tração para a fixação da pinça e do mandril) Dados do 1º fuso (fuso principal/contra-fuso): Folga do fuso (fixação da pinça): Variantes: 30 mm / 42 mm / 60 mm / 65 mm Ø do fuso no rolamento dianteiro: 75 mm (com 30 mm de folga) / 85 mm (42 mm) / 100 mm (60+65 mm) Velocidade (máx.): 7500 rpm (30 mm) / 6300 rpm (42 mm) / 5000 rpm (60 mm) Nariz do fuso: ISO 702/1 (tamanho 4 ou 5) Diâmetro do cavaco (Ø da peça de trabalho): 110-130 mm (30 mm) / 140-160 mm (42 mm) / 165 mm (60 mm) Binário (Md max 100%): 33-62 Nm (30 mm) / 35-95 Nm (42 mm) Potência (P max 100%): 7-13 kW (30 mm) / 7,5-20 kW (42 mm)
