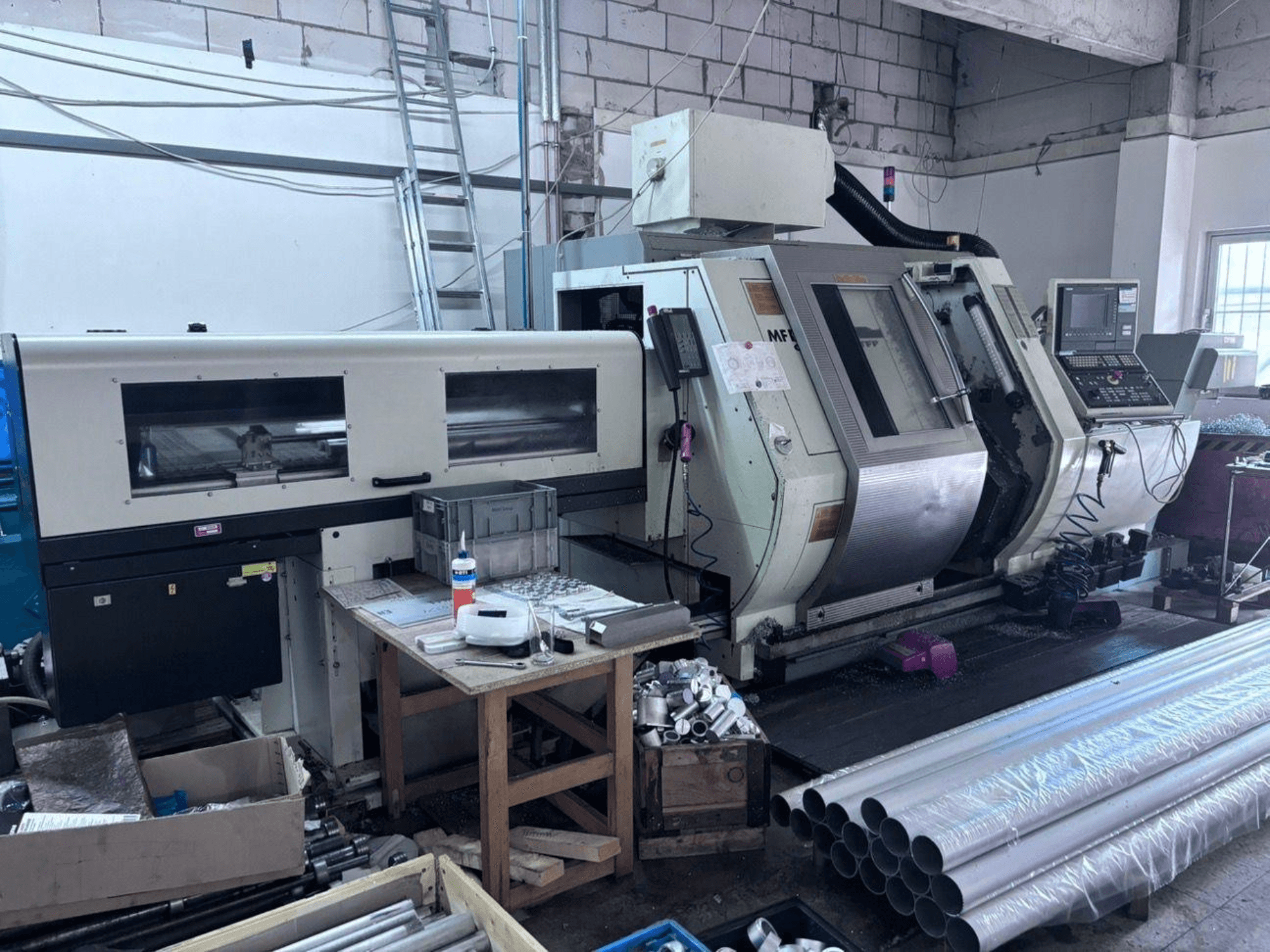

Gildemeister - MF twin 65DE-TUR-GIL-2001-00007

ESPECIFICAÇÕES TÉCNICAS:

- Concepção da base: base inclinada a 45°, guias de roletes

- Diâmetro de rotação: 240 mm

- Diâmetro normal de torneamento: 200 mm

- Distância do fuso: 800 mm

- Curso do carro 1 em X/Z (transversal/longitudinal): 190 / 555 mm

- Curso do carro 2 nos eixos X/Z (transversal/longitudinal): 190 / 555 mm

- Curso do eixo Y do carro 1: 40 mm

- Curso longitudinal do fuso 2: 600 mm

- Fuso principal 1 (esquerda):

- Diâmetro do mandril: 200 mm

- Capacidade máxima da barra: 65 mm

- Flange plana da cabeça do fuso: 170 h5

- Furo do fuso: 79 mm

- Diâmetro interior do tubo de tração: 66 mm

- Diâmetro do rolamento dianteiro: 120 mm

- Potência de acionamento (40/100 % ED): 28 / 21 kW

- Gama de velocidades: 25 - 5000 rpm (min⁻¹)

- Velocidade do joelho: 850 rpm (min⁻¹)

- Binário máximo (40/100 % ED): 320 / 240 Nm

- Tipo de acionamento: CA / 1 (ISM)

- Deslocamento rápido do eixo C: 250 rpm (min⁻¹)

- Binário de retenção do eixo C: 200 Nm

- Precisão de indexação do eixo C: 0,025°

- Contra-fuso / Fuso principal 2 (direito):

- Diâmetro do mandril: 200 mm

- Capacidade máxima da barra: 42 mm

- Flange plana da cabeça do fuso: 140 h5

- Furo do fuso: 56 mm

- Diâmetro interior do tubo de tração: 44 mm

- Diâmetro do rolamento dianteiro: 90 mm

- Potência de acionamento (40/100 % ED): 18 / 14 kW

- Gama de velocidades: 31 - 6300 rpm (min⁻¹)

- Velocidade do joelho: 1000 rpm (min⁻¹)

- Binário máximo (40/100% ED): 130 / 173 Nm

- Tipo de acionamento: CA / 1 (ISM)

- Deslocamento rápido do eixo C: 250 rpm (min⁻¹)

- Binário de retenção do eixo C: 120 Nm

- Precisão de indexação do eixo C: 0,025°

- Carro 1 (superior):

- Deslocação rápida nos eixos X/Z: 20 / 30 m/min (sem eixo Y) ou 20 / 7,5 / 30 m/min (eixos X/Y/Z com eixo Y)

- Força de avanço X/Z: 4 / 7 kN

- Resolução do percurso: 0,001 mm

- Passo x diâmetro do fuso de esferas: 12x28 / 15x32 mm (sem Y) ou 12x28 / 5x32 / 15x32 mm (com Y)

- Corrediça 2 (inferior):

- Deslocamento rápido X/Z: 20 / 30 m/min

- Força de avanço X/Z: 4 / 7 daN (kN)

- Resolução do percurso: 0,001 mm

- Passo x diâmetro do fuso de esferas: 12x28 / 15x32 mm

- Corrediça 3 (Movimento Z do fuso 2):

- Deslocamento rápido A: 30 m/min

- Força de avanço A: 7 kN

- Resolução do percurso A: 0,001 mm

- Passo do parafuso de esferas x diâmetro: 15x32 mm

- Torres de ferramentas (superior e inferior):

- Número de posições de ferramentas: 2 x 12

- Diâmetro da haste da ferramenta (DIN 69880 / VDI): 30 mm

- Estações de ferramentas acionadas: 2 x 12

- Potência das ferramentas motorizadas (40/100% ED): 5 kW

- Binário máximo das ferramentas motorizadas (40/100% ED): 16 Nm

- Gama de velocidades das ferramentas motorizadas: 40 - 4000 rpm (min⁻¹)

- Dados elétricos:

- Tensão: 400 V (trifásica, 50 Hz)

- Carga conectada: 65 kVA

- Corrente nominal: 95 A

- Fusível de reserva: 100 A

- Tensões auxiliares: 230 V / 24 V=

- Sistema hidráulico:

- Capacidade do depósito: aprox. 25 L

- Potência da bomba: 2,2 kW

- Pressão máxima do sistema: 80 bar

- Pressão do dispositivo de fixação: 80 bar

- Sistema de refrigeração e filtração:

- Capacidade do depósito: 200 L

- Potência da bomba: 1,65 kW

- Vazão a 6 bar: 50 L/min

- Equipado com unidade de filtração por fita/papel

- Dimensões e peso da máquina:

- Comprimento total (com transportador de aparas): 4770 mm

- Profundidade total (com armário elétrico): 2220 mm

- Altura total (com armário elétrico): 1950 mm
