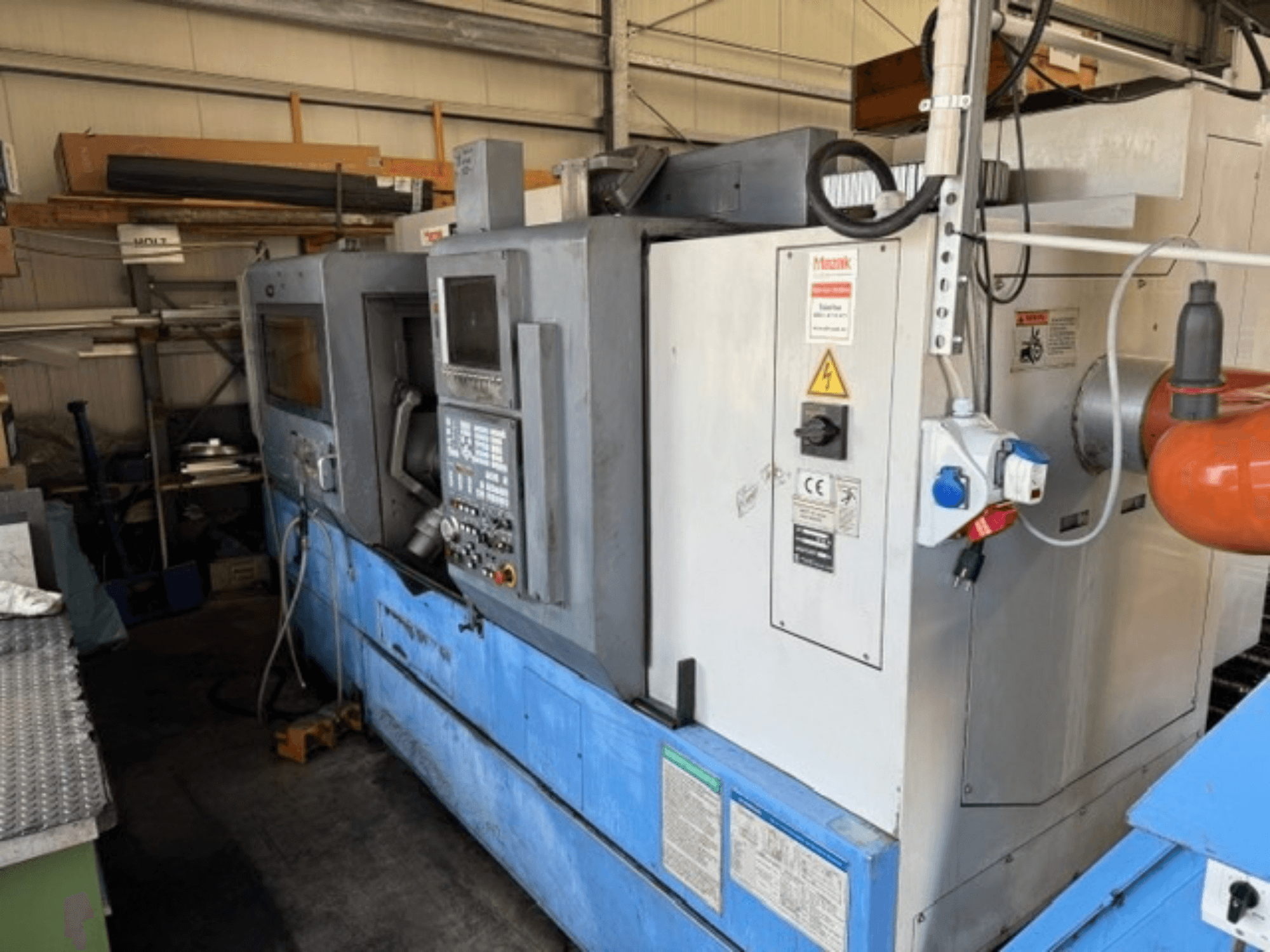

Mazak - SQT-30M * 1000DE-TUR-MAZ-1998-00001

- Horas de funcionamento: 116 213 horas

- Diâmetro máximo de oscilação: 560 mm

- Saliência máxima sobre o carro: 500 mm

- Diâmetro máximo de torneamento: 410 mm

- Diâmetro de torneamento padrão: 336 mm

- Comprimento máximo de torneamento: 989 mm

- Capacidade máxima da barra (diâmetro): 77 mm

- Gama de velocidades do fuso principal: 35 - 3 300 rpm

- Potência do motor do fuso principal: 26 kW / 22 kW (30 min / 100% contínuo)

- Binário máximo do fuso: 637 Nm

- Ponta do fuso: A2-8"

- Orifício de passagem do fuso: 88 mm

- Diâmetro do mandril: 304 mm

- Indexação do eixo C: 0° - 360° / 0,001°

- Posições da torreta: 12

- Dimensões da haste da ferramenta de torneamento: 25 x 25 x 150 mm

- Gama de diâmetros da haste da barra de mandrilar: 8 / 10 / 12 / 16 / 25 / 32 / 40 / 50 mm

- Tempo de indexação da torreta: aprox. 2,2 s

- Potência do motor das ferramentas acionadas: 7,5 kW

- Binário máximo das ferramentas motorizadas: 96 Nm

- Gama de velocidades das ferramentas motorizadas: 90 - 1 500 rpm

- Capacidade de perfuração das ferramentas acionadas: 23 mm

- Capacidade de rosqueamento das ferramentas acionadas: M16 (porta-ferramentas tipo H) / M12 (porta-ferramentas tipo V)

- Capacidade de fresagem de extremidade das ferramentas acionadas: 25 mm

- Curso do eixo X: 245 mm

- Curso do eixo Z: 1 035 mm

- Deslocamento rápido no eixo X: 18 m/min

- Deslocamento rápido no eixo Z: 24 m/min

- Deslocação rápida do eixo C: 100 rpm

- Velocidade de avanço nos eixos X/Z: 0 - 5 000 mm/min

- Velocidade de avanço do eixo C: 1° - 2 000°/min

- Curso do cano do contraponto: 130 mm

- Diâmetro da caneta do contraponto: 100 mm

- Cônico do contraponto: MK 4

- Curso do contraponto: 880 mm

- Capacidade do depósito de líquido de arrefecimento: 250 l

- Caudal da bomba de líquido de arrefecimento: aprox. 20 l/min

- Pressão da bomba de líquido de arrefecimento: 5 bar

- Potência nominal: 52 kVA

- Tensão de funcionamento: 400 V / 50 Hz

- Pressão pneumática: 5 bar, 100 l/min

- Área necessária: aprox. 7,7 m²

- Peso da máquina: aprox. 9 500 kg

- Equipamento adicional e acessórios: Tool Eye (dispositivo de pré-ajuste de ferramentas), mandril hidráulico de 3 garras de 304 mm com garras macias/duras, cobertura de proteção contra aparas e líquido de arrefecimento, luz de trabalho, rosqueamento sincronizado, porta-ferramentas motorizados (CAT40: 3 verticais, 3 horizontais), suportes para barras de mandrilar, conjunto de ferramentas de ajuste, equipamento de fundação
