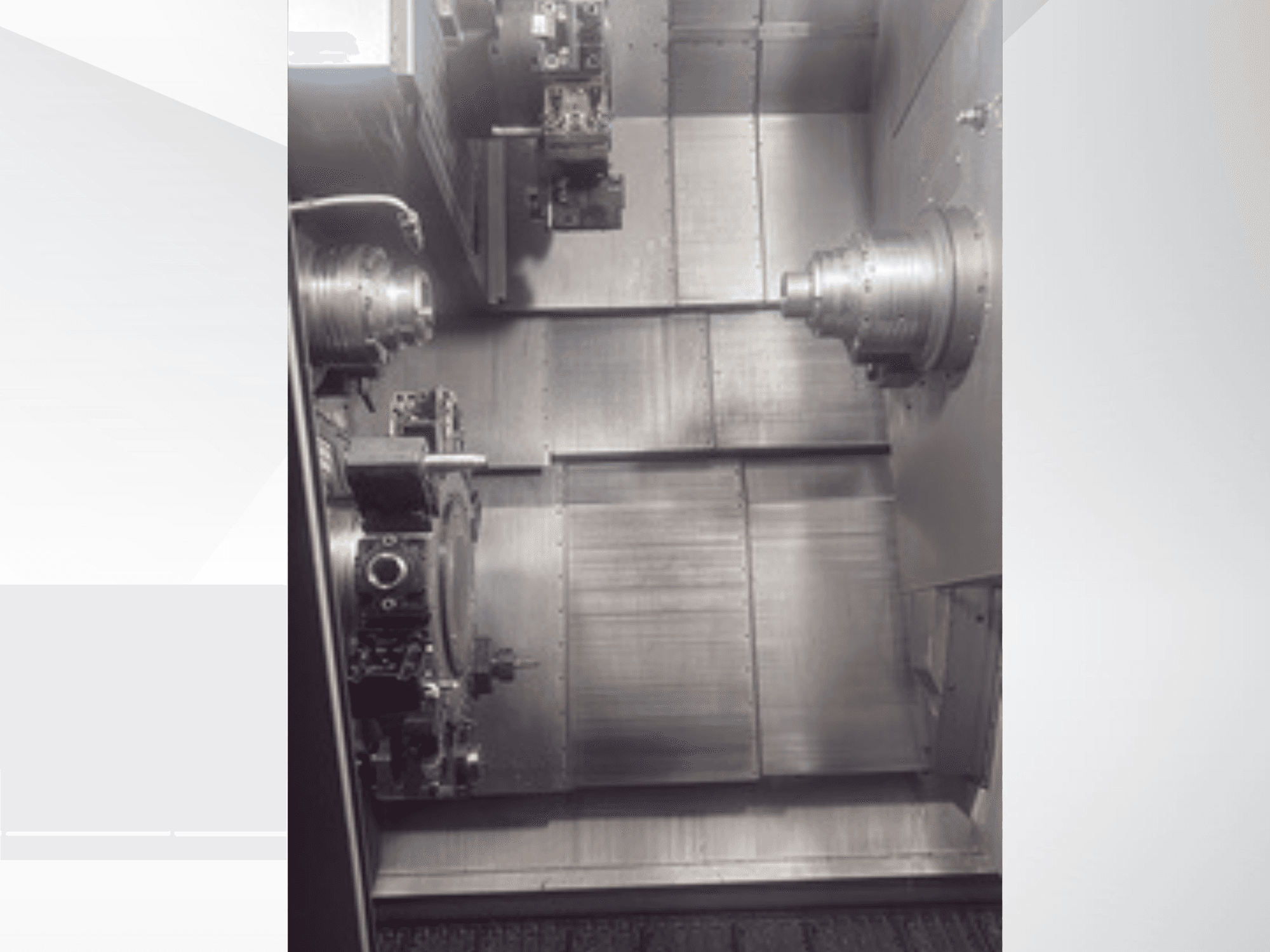

CMZ - TTL66ES-TUR-CMZ-2025-00001

• Geral

  • Diâmetro máximo de torneamento: 800 mm

  • Diâmetro máximo de torneamento: 515 mm

  • Distância entre as pontas dos fusos: 614 mm

  • Potência instalada: 35,5 kVA

  • Capacidades dos reservatórios: Líquido de arrefecimento 510 L, Óleo de lubrificação 18 L, Óleo hidráulico 100 L

• Cursos dos eixos

  • Torre superior (T1): X1 240 mm, Z1 800 mm, Y1 ±45 mm

  • Torre inferior (T2): X2 240 mm, Z2 800 mm, Y2 ±45 mm

  • Eixos do subfuso: X3 +120/-120 mm, Z3 580 mm

• Velocidades de deslocamento rápido

  • Eixos X: 30 m/min

  • Eixos Z: 30 m/min

  • Eixos Y: 20 m/min

• Aceleração dos eixos

  • Todos os eixos lineares: 1G (9,8 m/s²)

• Fuso principal

  • Tipo: Motor integrado

  • Tamanho do mandril: 210 mm

  • Ponta do fuso: ASA A2-6

  • Capacidade da barra: 66 mm

  • Furo do fuso: 72,5 mm

  • Diâmetro interno do tubo de tração: 66 mm

  • Diâmetro exterior do rolamento: 170 mm

  • Potência (máx. / S3 25% / S1): 35,5 / 28,3 / 23,5 kW

  • Binário (máx. / S3 25% / S1): 205 / 180 / 150 Nm

• Subfuso

  • Velocidade máxima: 4 000 rpm

  • Capacidade da barra: 66 mm

  • Diâmetro do furo do fuso: 72,5 mm

  • Diâmetro interno do tubo de tração: 66 mm

  • Diâmetro exterior do rolamento: 170 mm

  • Curso X3: ±120 mm

  • Curso Z3: 580 mm

  • Potência (máx. / S3 25% / S1): 35,5 / 28,3 / 23,5 kW

  • Binário (máx. / S3 25% / S1): 205 / 180 / 150 Nm

• Torres (superior e inferior)

  • Número de estações: 24

  • Posições de ferramentas motorizadas: 12

  • Dimensões da ferramenta: 20×20 mm / 25×25 mm

  • Tempo de indexação: 0,1 s

  • Força de fixação: 3 200 kgf

  • Diâmetro do acoplamento Curvic: 150 mm

• Ferramentas motorizadas

  • Tipo de motor: Motor síncrono integrado

  • Velocidade máxima: 12 000 rpm

  • Potência (máx. / S1): 14 / 10 kW

  • Binário máximo (máx. / S1): 42 / 32 Nm

  • Arrefecimento: Arrefecimento total a óleo

  • Interface de ferramenta padrão: NT-55

• Construção

  • Base inclinada a 60° em ferro fundido GG-25 para serviços pesados, otimizada por FEA

  • Peso da base: 4 450 kg

  • Guias lineares de rolos NSK e parafusos de esferas pré-tensionados

  • 8 motores integrados arrefecidos a óleo

  • Conceção termicamente estável com fusos a 90° em relação ao plano X–Z

• Gestão do líquido de arrefecimento e térmica

  • Capacidade do refrigerador de óleo: 5 000 W

  • Bomba de líquido de arrefecimento de série: 6 bar / 60 l/min

  • Capacidade do depósito de líquido de arrefecimento: 510 L

  • Arrefecimento a óleo para ambos os fusos, todos os motores X/Y integrados e ambos os motores das ferramentas motorizadas

  • Compensação térmica através da temperatura controlada do óleo

• Controlo CNC

  • Fanuc 31i-T Plus com iHMI, ecrã tátil de 15"

  • Programação conversacional Manual Guide i

  • Conectividade Ethernet e USB

  • Capacidade de assistência remota

  • Preparado para a Indústria 4.0

  • 14 eixos controlados: X1, X2, X3; Y1, Y2; Z1, Z2, Z3; T1, T2; M1, M2; C1, C2

  • Controlo simultâneo de 4 eixos por canal

  • Funções: rosqueamento rígido, torneamento poligonal, interpolação cilíndrica, interpolação em coordenadas polares, fresagem de engrenagens e capacidade de skiving

• Principais argumentos de venda

  • Dois fusos + duas torres de eixo Y

  • Capacidade de maquinagem simultânea com 4 ferramentas

  • Arquitetura com motores totalmente integrados (sem correias)

  • Capacidade para barras de 66 mm em ambos os fusos

  • Ferramentas motorizadas a 12 000 rpm

  • Maquinação sobreposta com subfuso móvel

  • Adequado para a produção em grande volume de peças para os setores automóvel, hidráulico, aeroespacial e de torneamento de precisão

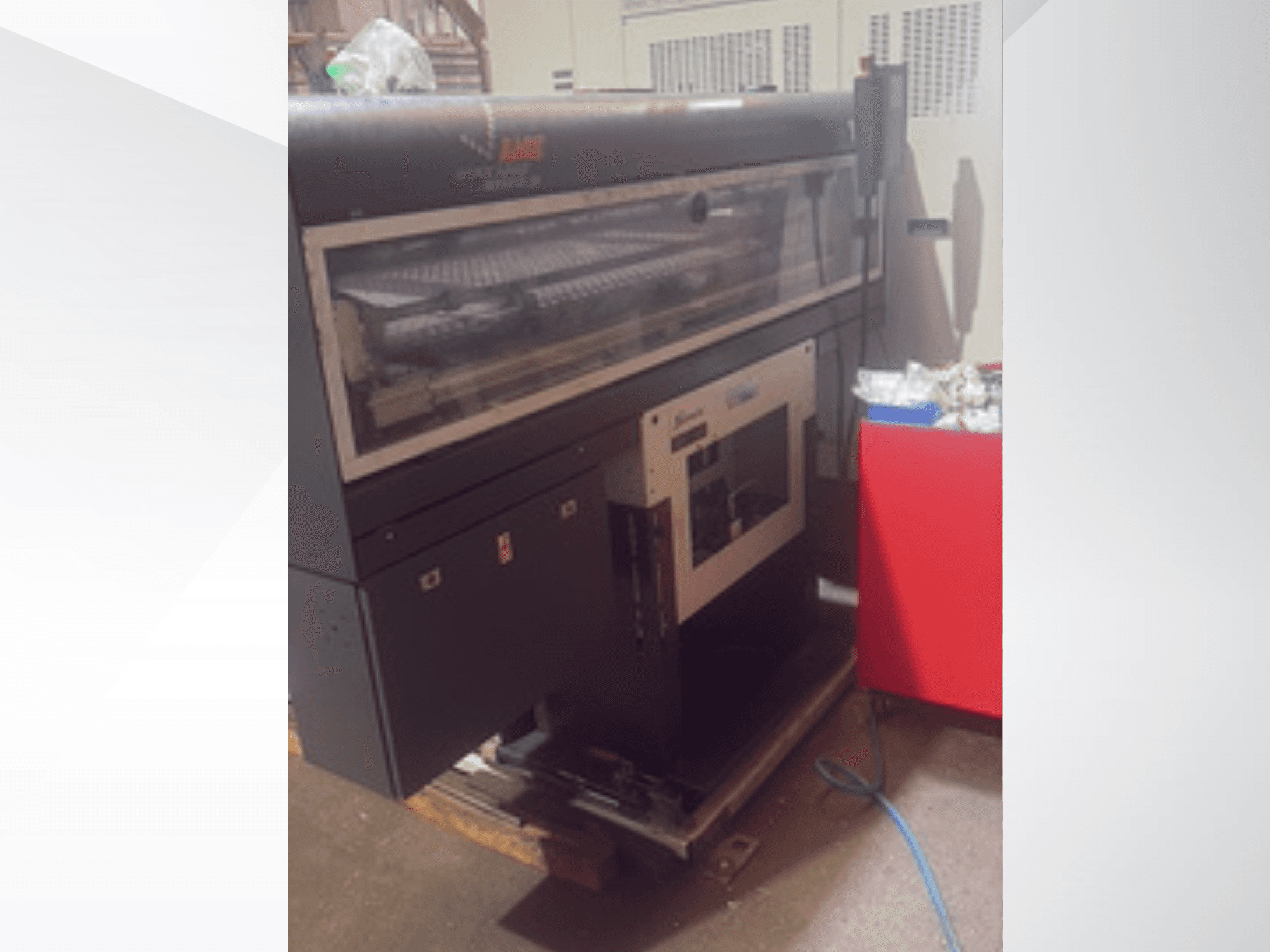

Equipamento adicional

• Bomba de refrigeração de alta pressão opcional: 15 bar

• Contraponto opcional

• Não especificado nas informações fornecidas: robôs, automação, transportador de aparas, alimentador de barras
