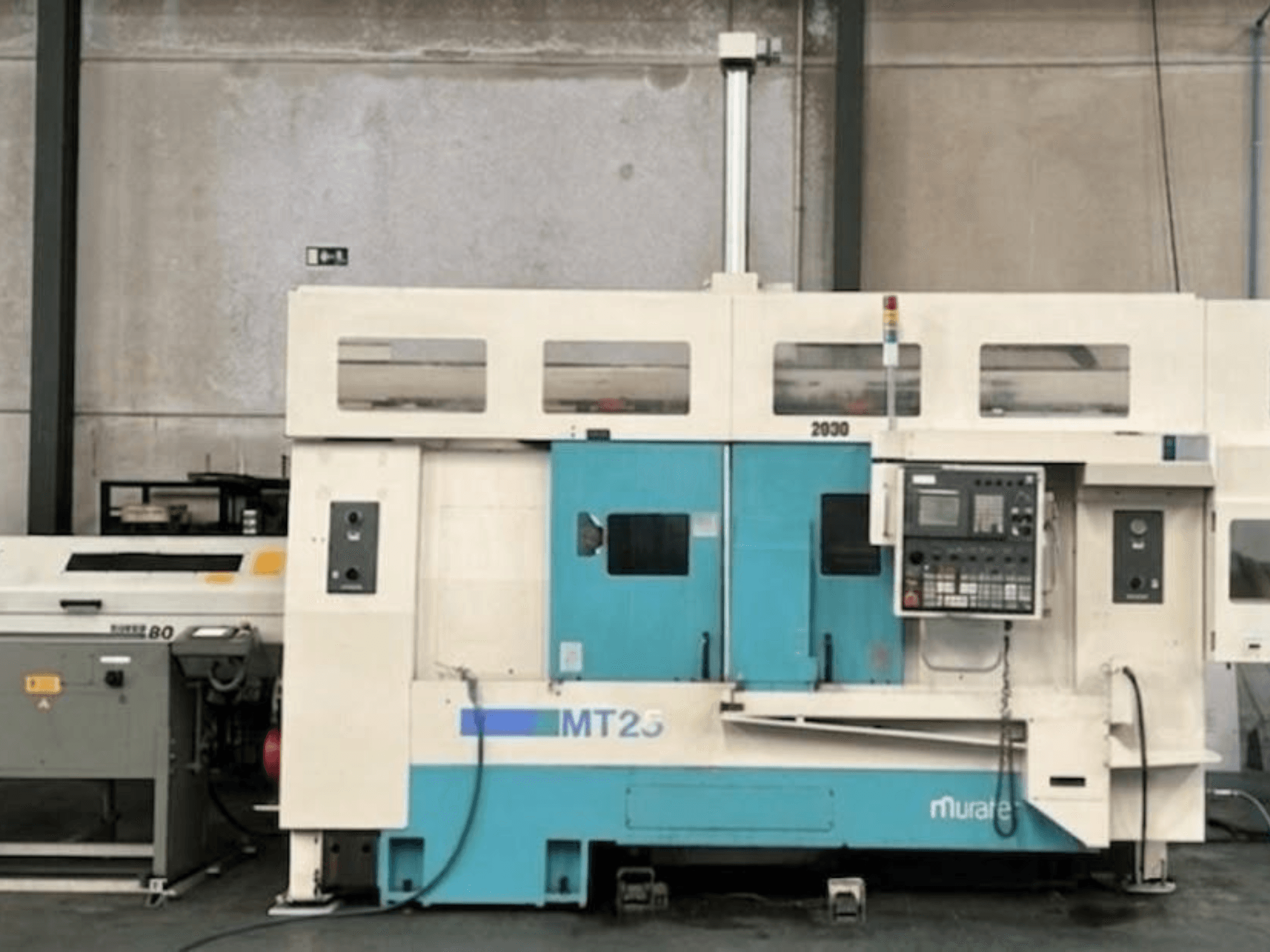

Muratec - MT 25 MYES-TUR-MUR-2001-00002

• Configuração: Duplo fuso / dupla torreta / duplo eixo Y (9 eixos controlados)

• Unidade de controlo: CNC Fanuc (motores, servos, eletrónica)

• Condição: Atualmente em funcionamento; entrega imediata

• Cursos:

  • X1: 230 mm

  • X2: 230 mm

  • Z1: 250 mm

  • Z2: 700 mm

  • Y: 100 mm (±50 mm)

  • Z3 (sub-fuso): 750 mm

• Capacidade e envelope:

  • Diâmetro máximo de usinagem: 370 mm

  • Comprimento máximo de usinagem: 920 mm

  • Capacidade da barra: 67 mm

  • Avanço rápido (X/Z): 20 / 25 m/min

• Fusos (duplos, idênticos):

  • Ponta do fuso: A2-6

  • Binário: 420 N·m

  • Transferência da peça: Transferência automática entre fusos com controlo de binário

• Torres e capacidade de ferramentas:

  • Torres: 2 (ambas com eixo Y e eixo C)

  • Estações: 15 por torre (todas motorizadas)

  • Velocidade das ferramentas motorizadas: 3.000 rpm

  • Motor das ferramentas motorizadas: 4 kW

  • Tempo de indexação: 0,2 s

• Construção e características:

  • Guias: Guias em caixa sólida (prismáticas) em todos os eixos

  • Limpeza: Jato automático de ar/líquido de arrefecimento para limpeza do subfuso

  • Monitorização: Sistema de controlo de carga e monitor de desgaste da ferramenta

Equipamento adicional

• Carregador de pórtico: Robô de pórtico de 3 eixos de alta velocidade, capacidade de 8 kg (carregamento/descarregamento automático)

• Alimentador de barras: Carregador de barras CNC de 1,5 m

• Recolhedor de peças: Braço oscilante automático para peças acabadas de pequenas dimensões

• Transportador de peças: Correia transportadora integrada para componentes acabados

• Compartimento de amostragem: Área independente para inspeção durante o processo

• Transportador de aparas: Transportador de aparas do tipo dobradiça com saída traseira

• Fixação de peças: 2 mandris hidráulicos Kitagawa de 250 mm

• Ferramentas incluídas: Conjunto completo de mandris estáticos (OD/ID) e mandris motorizados (axial/radial)
