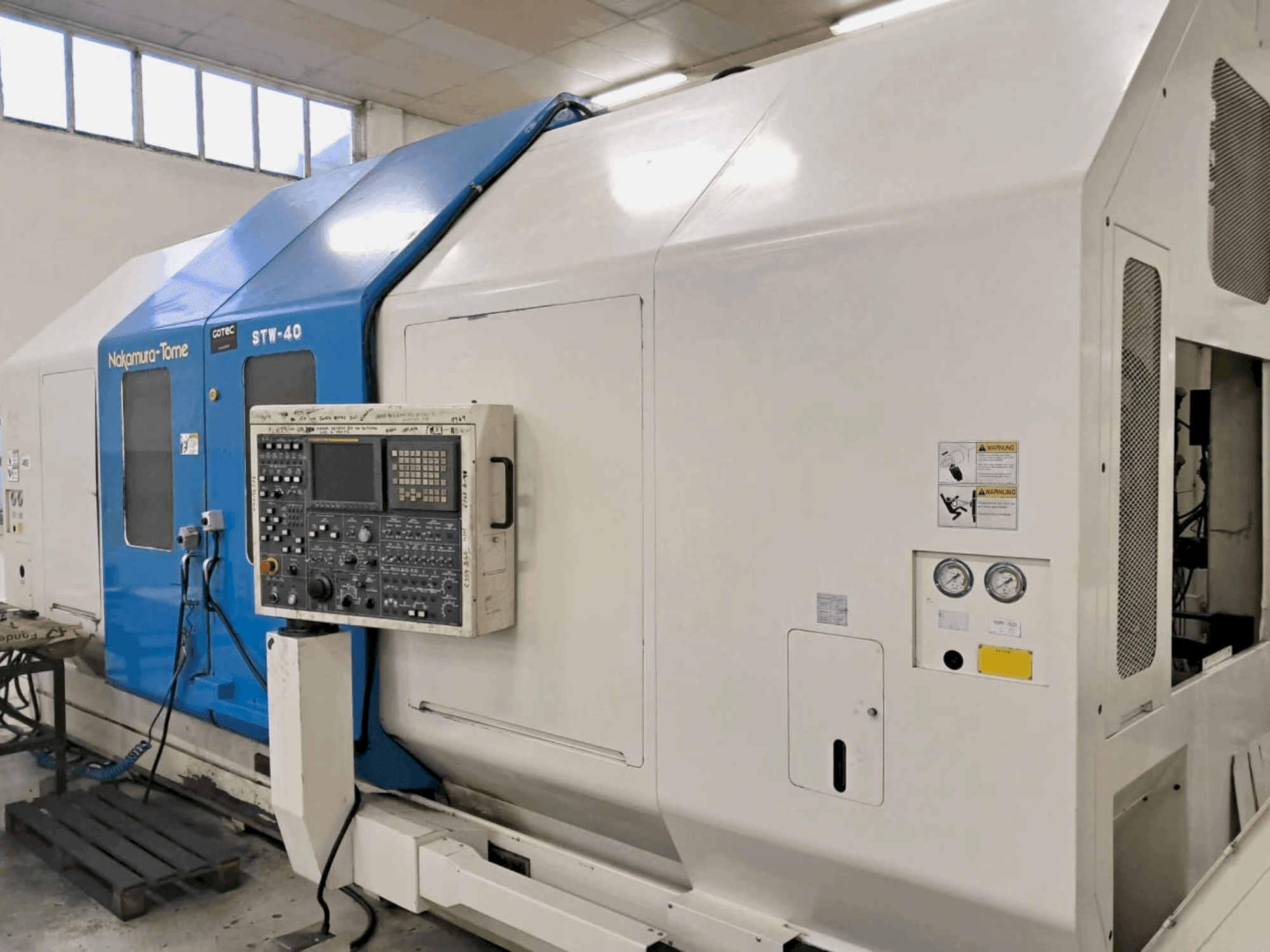

Vista Frontal  da NAKAMURA-TOME STW-40  máquina

NAKAMURA-TOME - STW-40PT-TUR-NAK-2000-00001

79.000 €
preço gindumac
(Ex works)
obter uma cotação oficial
Visite a máquina
fazer uma contraproposta
Descarregue o PDF

Você tem outras perguntas? Contate-Nos!

sales contact

José María García

+34 601 158 008

j.garcia@gindumac.com

whatsapp
Entre em contato no WhatsApp
Mostrar na língua original

Esta Nakamura-Tome STW-40 de 9 eixos foi fabricada em 2000, com um diâmetro de torneamento máximo de 570 mm e um comprimento de torneamento até 1550 mm. Possui velocidades de fuso até 3500 rpm e velocidades de deslocação rápidas de 25 m/min nos eixos X e 30 m/min nos eixos Z. Ideal para tarefas de maquinagem complexas, inclui um depósito WZG de 80 vezes e um transportador de aparas com correia articulada. Contacte-nos para obter mais informações sobre esta máquina.

Visão Geral

  • marca: NAKAMURA-TOME
  • ano: 2000
  • MODELO: STW-40
  • tipo de aplicação: Tornear
  • Localização: Portugal
  • tipo de máquina: Centro de torneamento-fresagem
  • disponibilidade: Imediatamente
  • marca da unidade de controlo: FANUC

Informação Técnica - NAKAMURA-TOME STW-40

Dados Gerais

  • Largura das medições: 3500 mm
  • Profundidade das medições: 6200 mm
  • Altura das medições: 3200 mm
  • Peso da máquina: 22000 kg

Unidade de controlo

  • Marca: FANUC
  • Modelo: 16i-TA

Acionador principal

  • Gama de velocidades do fuso: 30-3500 1/MIN
  • Diâmetro do fuso: 85 mm
  • Número do eixo: 9

Movimento

  • EIXO-X Movimento: 400 mm
  • EIXO-X Travessia rápida: 25 m/min
  • EIXO-Y Travessia rápida: 20 m/min
  • EIXO-Z Movimento: 1550 mm
  • EIXO-Z Travessia rápida: 30 m/min

    Equipamento Adicional

    • - 12000 rpm para o fuso superior WZG com potência de acionamento de 11/7,5 kW e binário de 79/47 Nm
    • - 80 vezes a revista WZG
    • - Arranque e paragem automáticos da máquina com função de programa de aquecimento
    • - Controlo de rutura WZG com bandeira de leitura para o fuso WZG superior
    • - 2 bombas HD - Brinkmann para o fuso superior WZG e para a torre inferior (capacidade da bomba = 45 litros por minuto)
    • - Tapete transportador de aparas articulado com ejeção para a direita

    Informações adicionais

      Benefícios da máquina

      • Benefícios técnicos da máquina:
        • - Diâmetro máximo de viragem do fuso superior: 570 mm // diâmetro máximo de viragem da torre inferior esquerda e direita: 400 mm
        • - Diâmetro de rotação standard: 300 mm
        • - Comprimento máximo de viragem do fundo da torre à esquerda e à direita: 500 mm
        • - Comprimento máximo de viragem do fuso superior wzg: 1550 mm
        • - Distância entre os narizes do fuso: 1900 mm
        • - Distância entre 2 mandris de 3 maxilas: 1500 mm
        • - Potência necessária: carga total ligada de 160 kva
        • - Consumo de ar: cerca de 500 litros por minuto
        • - C1 + c2: 400 rpm
        • - Eixo b: 12. 5 r/min

      Informações adicionais

      • - Fuso esquerdo / direito: Potência de acionamento e binário: 22/15 kW Binário: 500/794 Nm Velocidade do fuso: 30-3500 rpm Nariz do fuso: A1-8 Diâmetro interior do rolamento dianteiro: 130 mm Furo do fuso: 85 mm Capacidade máxima da barra: 71 mm Tamanho máximo da bucha: 315 mm C - Eixo 3 eixos simultâneos: X, Z, C Tempo de ligação: 0,5 seg. Velocidade de deslocação rápida: 400 rpm (144000 °/min) Velocidade de avanço: 1 - 4800 °/min Precisão de graduação: 0,011° (30 segundos angulares) Repetibilidade: ± 0,006° (± 20 segundos angulares) Binário do travão do disco do fuso: 25 kgfm Acionamento de fresagem e Bphr para o fuso superior WZG: CAPTO-C6 Potência de acionamento: 15/11 kW a partir de 800 rpm Velocidade do motor: 60 a 6000 rpm Binário: WeldonS, 10, 12, 14, 16, 20, 25 Dispositivos de fixação de ferramentas anexadas: Mandril de pinça ER-25/ER-32

    *Pode haver diferenças entre os dados apresentados e os valores reais, o que deverá ser confirmado pelo representante de vendas.
