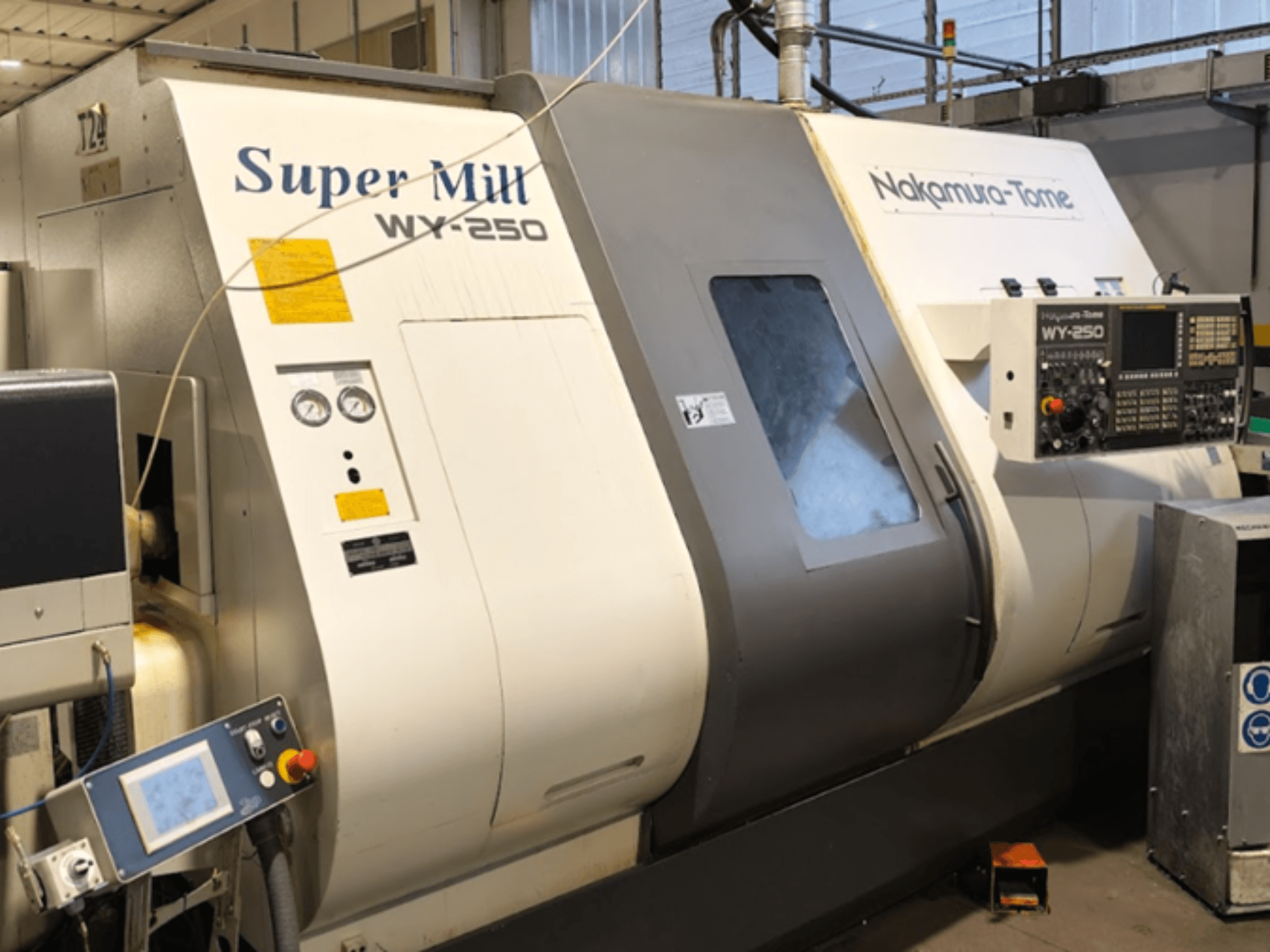

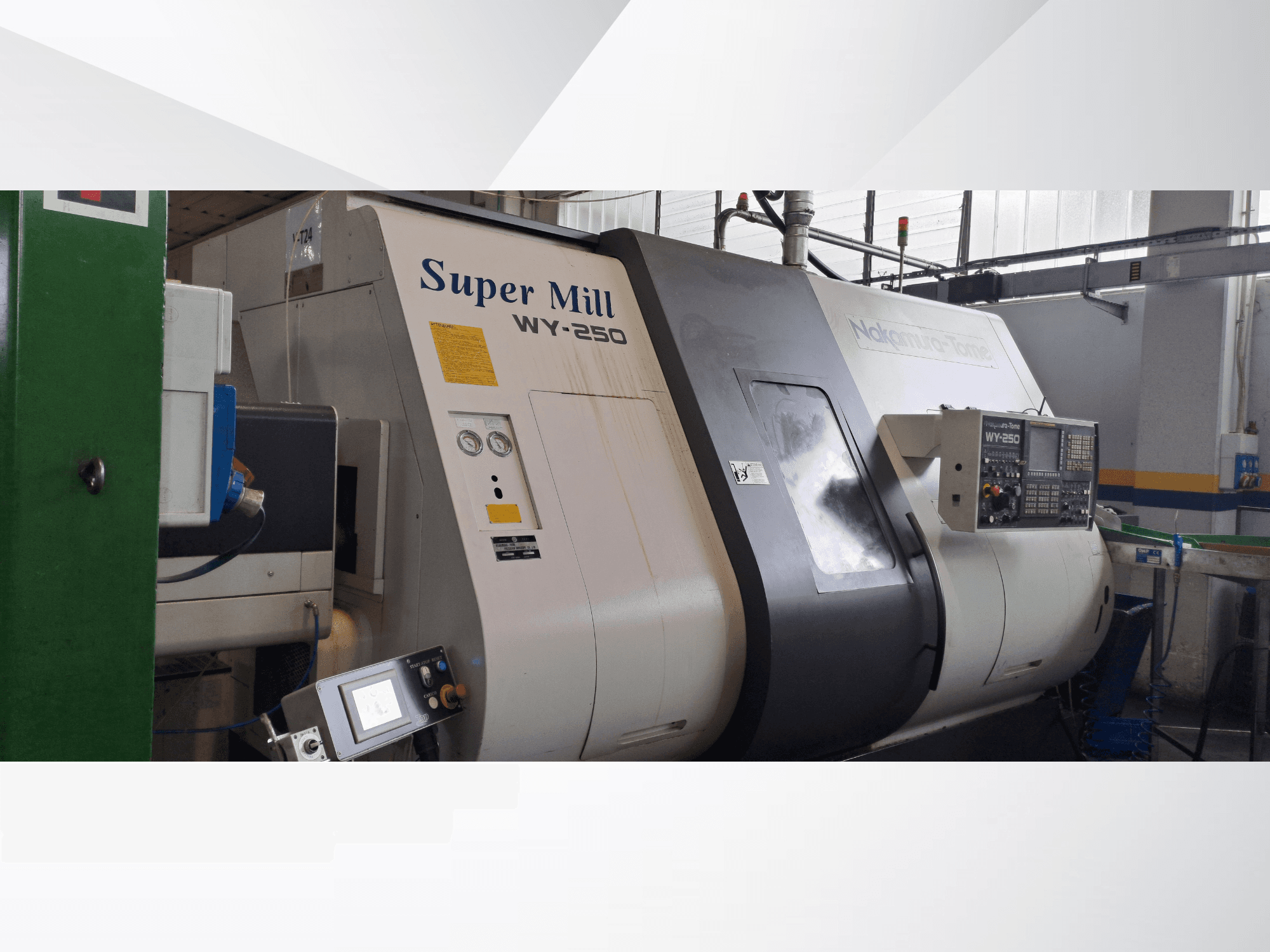

NAKAMURA-TOME - WY 250IT-TUR-NAK-2007-00002

• Viagens:

  • X1: 160,5 mm

  • X2: 165 mm

  • Z1/Z2: 580 mm

  • Y1: +50 / -50 mm

  • Y2: +20 / -50 mm

• Ferramentas incluídas:

  • 4x suportes de ferramentas externos

  • 4x suportes de ferramentas para montagem simultânea de 2 ferramentas opostas

  • 6x suportes para barras de perfuração

• Porta-ferramentas acionados (HEIMATEC):

  • 4x radial

  • 4x axial

• Porta pinças (Bellegrandi):

  • Fuso principal: MSCNT70-A6" para pinças BA & BD tamanho 70, completo com os respectivos copos

  • Contra-fuso: MSCTNR70-A5" para pinças BA tamanho 70, completo com ejetor de mola

Equipamento adicional

• Alimentador de barras IEMCA Master 880/33/P (2003), S/N: 0200347S03

  • Aplicação: Alimentador automático de barras para tornos CNC

  • Capacidade:

    • Comprimento máximo da barra: 3300 mm (a confirmar)

    • Diâmetro máximo da barra: até Ø80 mm (referência da família de modelos)

    • Canais de guia: Ø65 mm incluídos; Ø70 mm atualmente instalados e podem ser fornecidos com a máquina

  • Caraterísticas: Carregamento/alimentação automática, sincronização com o ciclo do torno, compatível com os sistemas de revestimento do fuso/canais de guia, estrutura resistente

  • Nota: Vendido em conjunto com a Nakamura Tome WY-250; alguns acessórios/canais de guia podem pertencer à configuração do torno

• Conjunto completo de garras manuais ("Manine") para o descarregador de peças (o próprio descarregador de peças não é especificado)

Condição da máquina / Estado técnico - IMPORTANTE

A máquina está a ser vendida no seu estado técnico atual e o vendedor NÃO procederá a reparações antes da venda.

Principais problemas conhecidos / pontos de condição:

• A função de ferramentas acionadas pela torre inferior não está a funcionar corretamente

• Foram detectados problemas no sistema de lubrificação de ar/óleo

• Presença de ferrugem no interior da caixa de velocidades do revólver inferior

• Caixa de engrenagens da torre superior cheia de massa lubrificante NBU15, embora o sistema deva funcionar com lubrificação a ar/óleo

• As guias/deslizadores lineares do eixo Z1 necessitam de substituição

• As guias/deslizadores lineares do eixo Z2 necessitam de substituição

• Desvios de geometria detectados durante a inspeção da máquina

• Vários desvios de excentricidade do fuso/travão/cilindro hidráulico medidos

• Vários rolamentos, fusos de esferas, vedantes, rolos-guia, correias, componentes de lubrificação e raspadores precisam de ser substituídos de acordo com a lista de peças sobressalentes anexa

Destaques da inspeção:

• A geometria da máquina e o paralelismo do fuso foram medidos e documentados

• Foram detectados valores de excentricidade em ambos os fusos e sistemas de mandris hidráulicos

• A lubrificação de múltiplos eixos e os componentes de proteção requerem manutenção/substituição

• Lista pormenorizada de peças sobresselentes disponível

Documentação incluída:

• Relatório de inspeção técnica

• Relatório de verificação da geometria

• Lista de peças sobressalentes/substituição

• Fotografias de componentes danificados/desgastados

A máquina continua a ser uma plataforma Nakamura Tome WY-250 Super Mill altamente equipada, mas os potenciais compradores devem considerar os trabalhos de reparação e manutenção necessários ao avaliar a máquina. Inspeção técnica e documentação de peças sobressalentes disponíveis mediante pedido.
