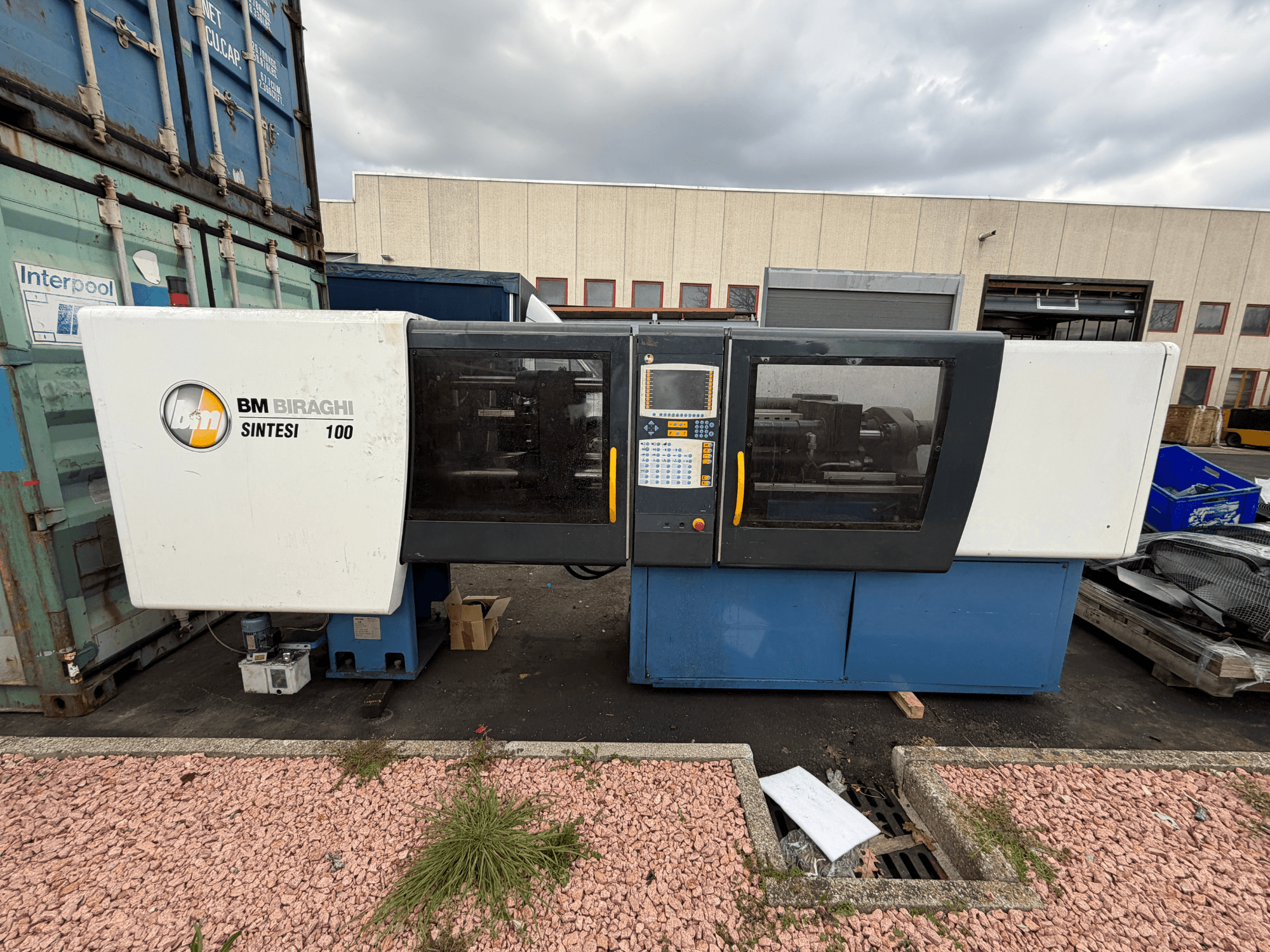

Negri Bossi - BM BIRAGHI SINTESI 100IT-INJ-NEG-2009-00001

Curso de abertura: 370 mm

Tamanho da placa: 610 × 550 mm

Distância entre barras de pressão: 420 × 360 mm

Altura mínima/máxima do molde: 120 / 450 mm

Força do ejetor: 34 kN

Curso do ejetor: 120 mm

Área máxima do molde (250 bar): 400 cm²

Unidade de injeção (opções de parafuso)

• 32 mm: L/D 24; volume de injeção 169 cm³; peso de injeção (PS) 156 g; velocidade de injeção 95 cm³/s; pressão de injeção 2352 bar; capacidade de plastificação (PS) 18 g/s

• 37 mm: L/D 21; volume de injeção 219 cm³; peso de injeção (PS) 202 g; velocidade de injeção 127 cm³/s; pressão de injeção 1759 bar; capacidade de plastificação (PS) 20 g/s

• 45 mm: L/D 17; volume de injeção 324 cm³; peso de injeção (PS) 298 g; velocidade de injeção 188 cm³/s; pressão de injeção 1189 bar; capacidade de plastificação (PS) 22 g/s

Dados gerais de injeção

• Binário do parafuso: 440 Nm

• Velocidade máxima do parafuso: 440 rpm

• Potência de aquecimento do barril: 7,5 kW

• Zonas de aquecimento: 3 + 1

• Força de contacto do bico: 49 kN

Sistema elétrico e hidráulico

• Potência do motor: 15 kW

• Potência total instalada: 22,5 kW

• Capacidade do óleo hidráulico: 150 L

Superfície de apoio: 5.4 m²
