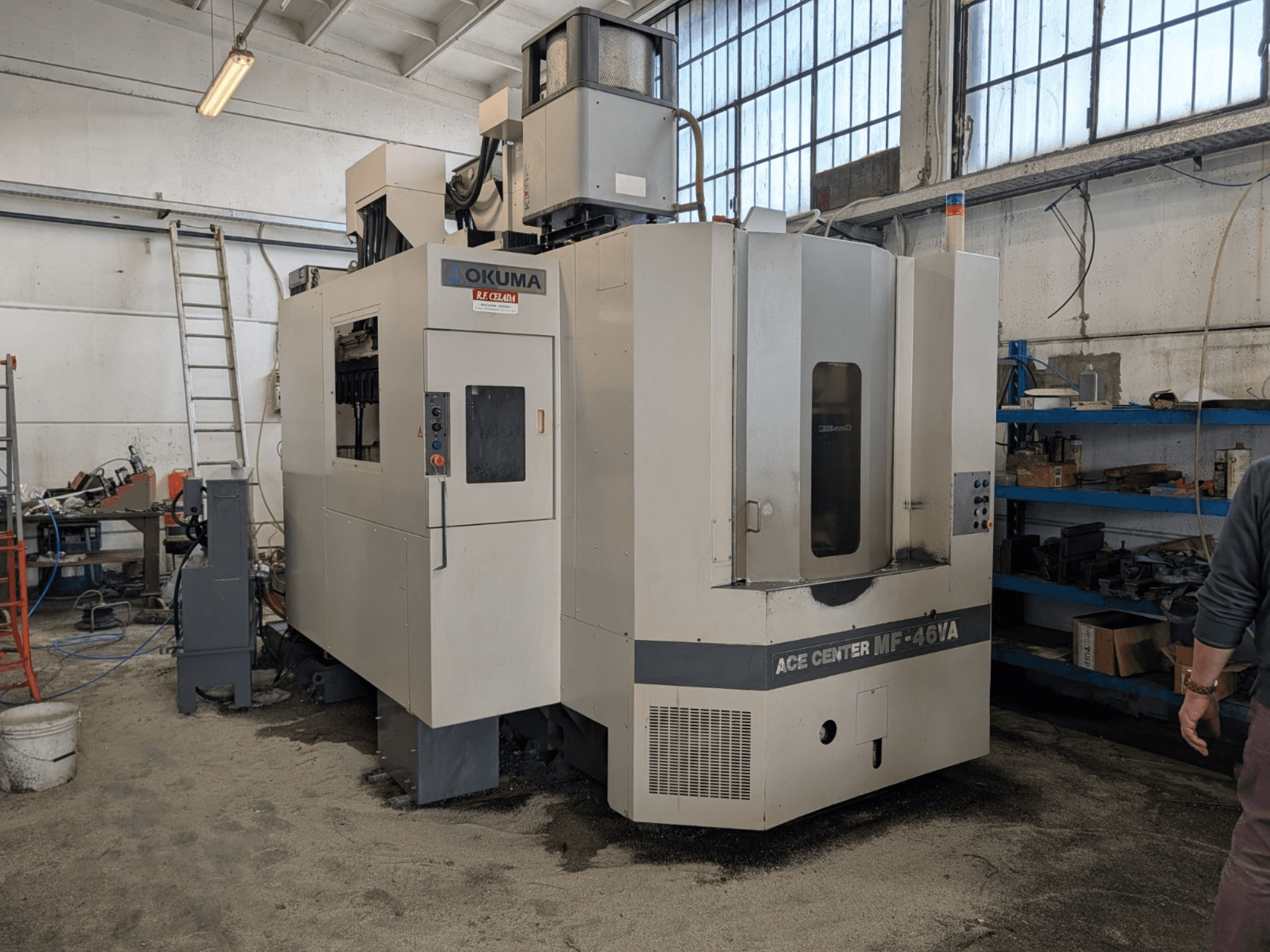

Este Okuma ACE CENTER MF-46VA de 3 eixos foi fabricado em 2006. Apresenta um curso do eixo X de 762 mm, curso do eixo Y de 460 mm e curso do eixo Z de 460 mm. A máquina está equipada com uma velocidade máxima do fuso de 15.000 rpm e um trocador automático de ferramentas com 32 estações. Se procura obter capacidades de maquinação de alta qualidade, considere o centro de maquinação vertical Okuma ACE CENTER MF-46VA que temos para venda. Contacte-nos para mais informações.
Visão Geral
- marca: Okuma
- ano: 2006
- MODELO: ACE CENTER MF-46VA
- tipo de aplicação: Fresagem
- Localização: Itália
- tipo de máquina: Centro de maquinação vertical
Informação Técnica - Okuma ACE CENTER MF-46VA
Dimensões
- Altura da máquina: 3000 mm
- Comprimento da máquina: 300 mm
- Peso da máquina: 8000 kg
- Largura da máquina: 3270 mm
- Carga da mesa: 400 kg
Movimento
- Número de eixos: 3
- Percurso do eixo X: 762 mm
- Percurso do eixo Y: 460 mm
- Percurso do eixo Z: 460 mm
Especificação Técnica
- Peso máximo da ferramenta: 8 kg
- Estações de ferramentas: 32
- Potência do fuso: 22 kW
- Velocidade do fuso: 15000 RPM
- Tamanho do cone: BT 40
Informações adicionais
Distância entre a mesa e o nariz do fuso: 180-640 mm
Deslocação rápida (X/Y): 40 m/min
Deslocação rápida (Z): 32 m/min
Avanço máximo de corte: 32.000 mm/min
Precisão de posicionamento (X/Y/Z): ±0,004 mm (JIS)
Repetibilidade (X/Y/Z): ±0,0015 mm (JIS)
Trocador de paletes: 2 paletes, trocador de paletes automático rotativo
Tamanho da palete: 760 × 460 mm
Ranhuras em T para paletes: 3 × 18 mm, passo de 125 mm
Tempo de troca de paletes: 6,0 s
Velocidade do fuso: 15.000 rpm (atualização de 8.000 rpm)
Potência do motor do fuso: 22 / 18,5 kW
Binário máximo do fuso: 199 Nm
Compensação térmica: TAS-S (fuso) e TAS-C (estrutura)
Capacidade ATC: 32 ferramentas (atualização de 20), gestão aleatória
Tempo de troca de ferramenta (adjacente): 1.2 s
Diâmetro máximo da ferramenta: 90 mm (125 mm com os bolsos adjacentes vazios)
Comprimento máximo da ferramenta: 300 mm
Funções CNC: Hi-2 NC com NURBS, gestão de perfis Super Hi 2 NC, roscagem rígida sincronizada, corte helicoidal, monitor de carga de corte do fuso, programação em conversação IGF, interface RS-232-C, unidade de disquete de 3,5
Capacidade do 4º eixo: preparado para integração do 4º eixo
Documentação: manuais de operação e declaração de conformidade CE incluídos
Equipamento adicional
Sensor de deteção de quebra de ferramenta (montado na mesa)
Preparado para apalpador de peças com desvio zero Renishaw (apalpador não incluído)
Sistema de lavagem do líquido de refrigeração da área de trabalho tipo "chuveiro"
Escumador de óleo tipo correia no tanque de refrigerante
