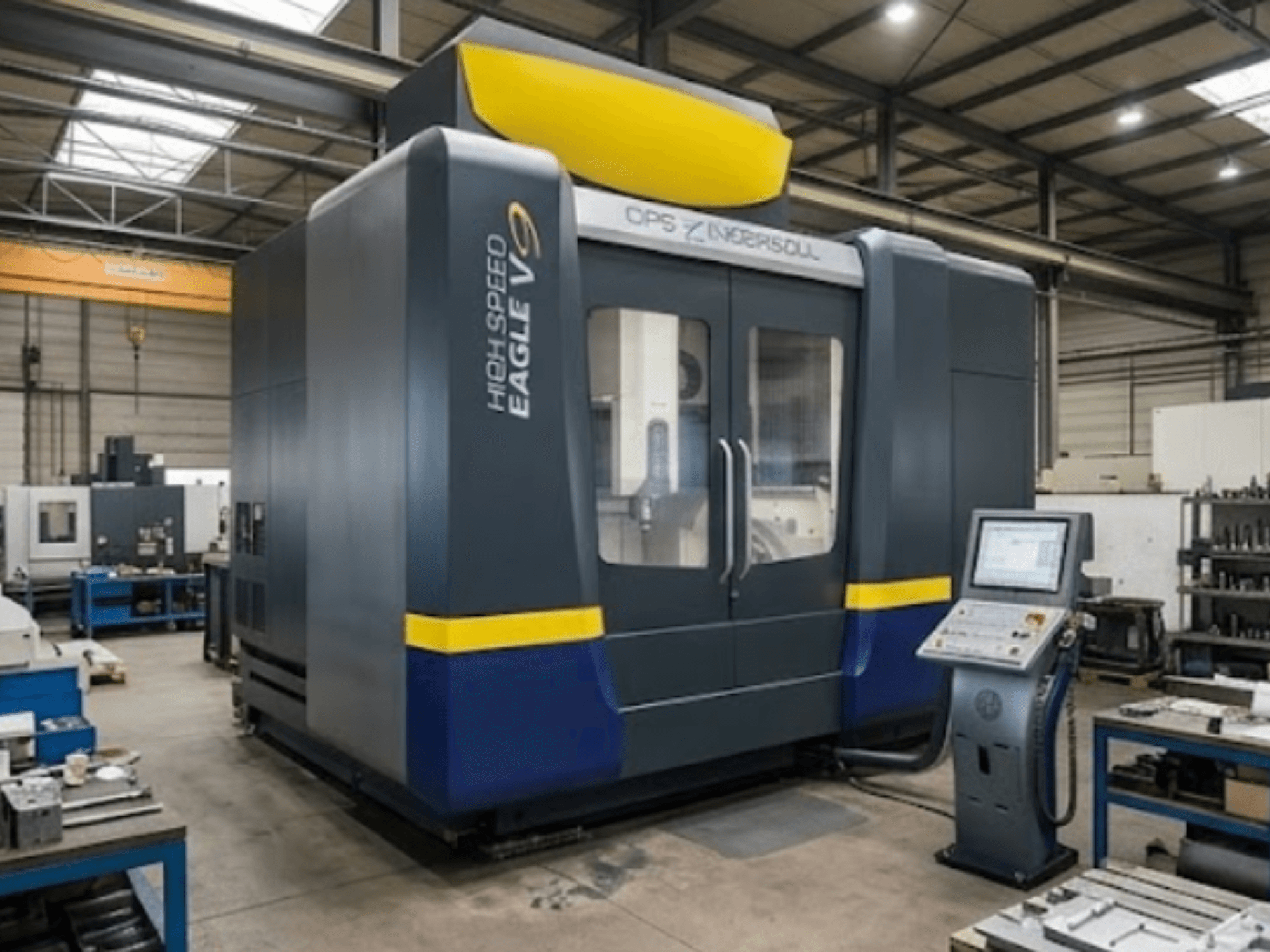

OPS INGERSOLL - Eagle V9DE-MIL-OPS-2014-00001

- Estrutura da máquina: Acionamento de pórtico duplo nos eixos X e Y, base em betão polimérico com amortecimento de vibrações e montagem em 3 pontos sem necessidade de fundações

- Curso do eixo X: 800 mm

- Curso do eixo Y: 600 mm

- Curso do eixo Z: 500 mm

- Curso do eixo B: 140° / 60°

- Curso do eixo C: 360°

- Velocidade do eixo B: 25 rpm

- Velocidade do eixo C: 100 rpm

- Velocidade máxima de deslocamento rápido: 45 m/min

- Aceleração máxima: 10 m/s²

- Fuso 1 (padrão): fuso de alta frequência HSK-A63, potência de 35 kW, 1 a 18 000 rpm, binário de 83 Nm

- Trocador de ferramentas do fuso 1: HSK-A63, 48 posições

- Fuso 2 (Opção 5 opcional): Fuso de alta frequência HSK-E50, potência de 17 kW, 1 a 36 000 rpm

- Trocador de ferramentas do fuso 2: HSK-E50, 72 posições

- Sistema de controlo: HEIDENHAIN iTNC 530 HSCi

- Tipo de mesa: Mesa com ranhuras em T (substituída pela unidade do 4.º/5.º eixo, se a opção estiver configurada)

- Capacidade da peça no 4.º/5.º eixo: 500 mm de diâmetro x 500 mm de altura, peso máximo de 250 kg

- Pacote de precisão 1: Circuito do permutador de calor +/- 0,1 °C e arrefecimento do acionamento

- Pacote de Precisão 2: Compensação de erros de posição e geometria nos eixos X/Y/Z

- Pacote de Precisão 3 (Opção de 5 eixos): ATDC (Controlo Automatizado de Desvio de Temperatura), compensação de 5 eixos, Heidenhain KinematicsOpt com esfera de calibração

- Medição de ferramentas: sistema laser Blum para controlo de quebra de ferramentas e compensação do comprimento/diâmetro das ferramentas

- Medição da peça: Sonda de contacto por infravermelhos Renishaw

- Lubrificação: Lubrificação por quantidade mínima (fuso externo), lubrificação central automática para o fuso, o acionamento e o sistema de guias

- Sistema de automação/manuseamento (Opção 13): Sistema de manuseamento IMC5 MultiChange light (ano de 2004) montado no lado direito, pinça padrão RCS, carregador de peças com 8 posições

- Carregador de elétrodos (Opção 14): Carregador duplo de elétrodos Erowa ITS (154 posições)

- Características adicionais:

caixa de aparas

limpeza automática da fresa com agente de pulverização

Volante HR410
