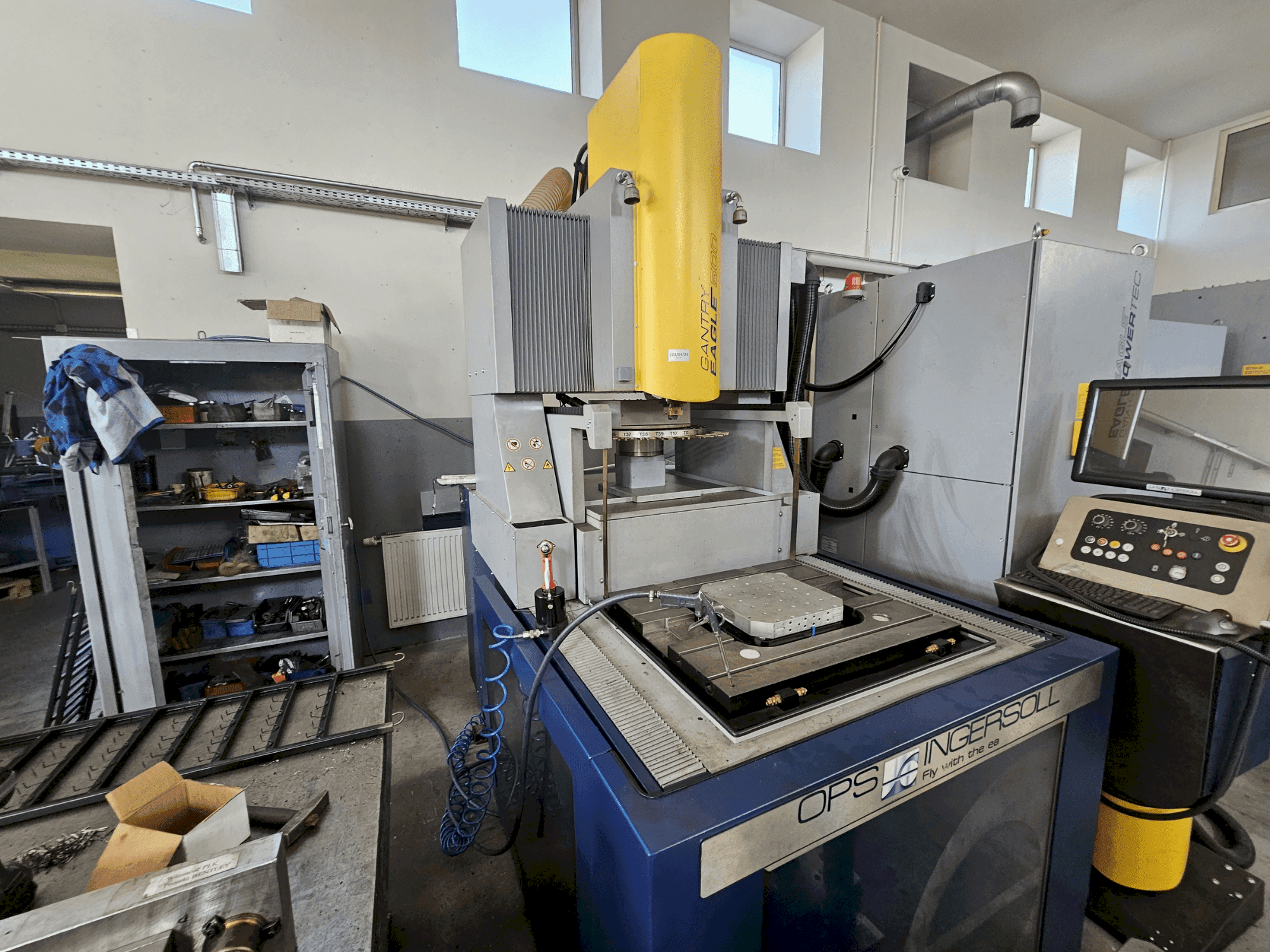

➤ Usado OPS INGERSOLL Gantry Eagle 500 | EDM para confeção de matrizes

Mostrar na língua original

Este OPS INGERSOLL Gantry Eagle 500 de 4 eixos foi fabricado em 2017. Dispõe de uma robusta capacidade de EDM para confeção de matrizes com percursos X, Y e Z de 525 mm, 400 mm e 450 mm, respetivamente. Suporta um peso máximo da peça de trabalho de 1.000 kg e inclui um carregador de eléctrodos de 20 posições. Se está à procura de capacidades de alta qualidade para a abertura de matrizes, considere a máquina OPS INGERSOLL Gantry Eagle 500 que temos para venda. Contacte-nos para obter mais informações sobre esta máquina.

Visão Geral

marca: OPS INGERSOLL
ano: 2017
MODELO: Gantry Eagle 500
tipo de aplicação: EDM
Localização: Polónia
tipo de máquina: Máquina de Eletroerosão
marca da unidade de controlo: EAGLE

Informação Técnica - OPS INGERSOLL Gantry Eagle 500

Dados Gerais

Peso da máquina: 5000 kg

Unidade de Controlo

Marca: EAGLE
Modelo: POWERTEC

Acionador principal

Número do eixo: 4

Movimento

EIXO-X Movimento: 525 mm
EIXO-Y Movimento: 400 mm
EIXO-Y Força de avanço: 5000 mm/min
EIXO-Z Movimento: 450 mm
EIXO-Z Força de avanço: 18000 mm/min
EIXO-X Força de avanço: 5000 mm/min

Peça a maquinar

Peso da peça a maquinar: 1000 kg

Informações adicionais

Equipamento adicional

Magazine de eléctrodos: Número de posições: 20
Peso máximo do elétrodo (mudança automática): 15 kg
Peso máximo total do elétrodo no carregador: 60 kg

Benefícios da máquina

Benefícios técnicos da máquina

Dimensões externas da máquina: área útil com gerador e consola: 3196 × 2284 mm
Abertura da porta de entrada da máquina (l × h): mín. 1400 × 2700 mm
Sistema cnc andron3060
Aceleração do eixo z: 1. 4 g
Eixo c com mandril erowa
Velocidade do eixo c: 20 rpm
Precisão de posicionamento: 0. 001°
Capacidade do sistema de tanques: 400 litros

Informações adicionais

Peça de trabalho Tamanho máximo da peça de trabalho: 770 × 670 mm Tamanho da mesa: 750 × 650 mm Nível máximo de enchimento do tanque: 395 mm Distância entre o suporte do elétrodo e a mesa: mínimo 135 mm / máximo 585 mm Peso máximo do elétrodo (carregamento manual): 50 kg Peso máximo do elétrodo (carregamento automático): 15 kg Peso máximo do elétrodo: 100 kg Outras opções incluídas Função de poupança de energia ECOTEC Escalas lineares nos eixos X e Y Dispositivo de aumento de pressão de 5 a 7 bar Mandril EROWA ITS (ER-007521) Sistema de paletes de mandril de produção UPC (ER-016841 + ER-016650) com preparação do lado da máquina Magazine de eléctrodos de 30 posições - EW30 Esfera de referência magnética, Ø5 mm Sistema de fixação UPC incorporado na mesa

*Pode haver diferenças entre os dados apresentados e os valores reais, o que deverá ser confirmado pelo representante de vendas.
