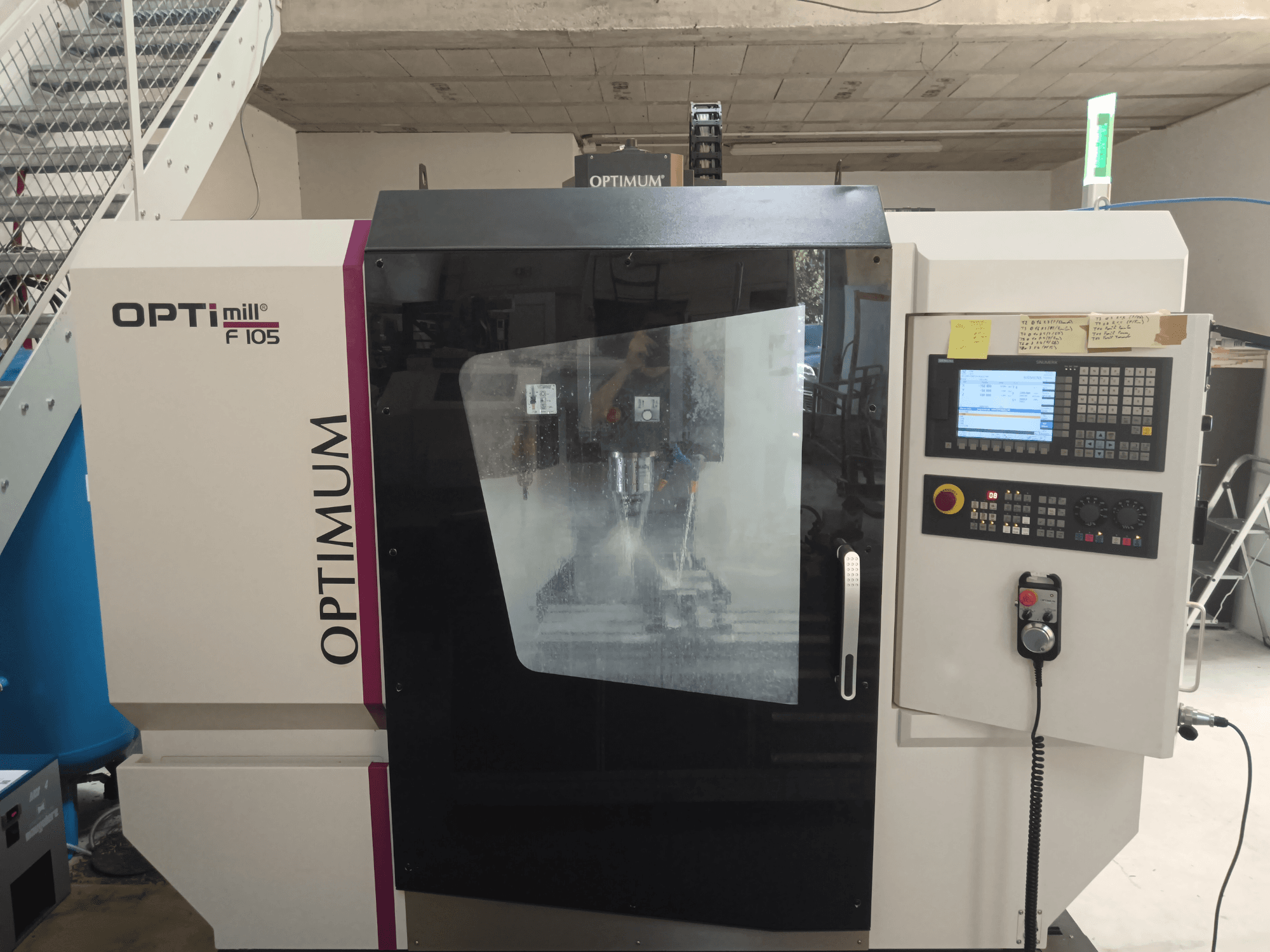

Optimum - Optimill F 105 FR-MIL-OPT-2023-00001

Ligação eléctrica: 3 x 400 V ~ 50 Hz, 15 kVA

Fuso:

• Potência S1: 7,5 kW

• Potência S6-30%: 11 kW

• Binário S1: 48 Nm

• Binário S6-30%: 70 Nm

Sistema de lubrificação / refrigeração:

• Potência da bomba de refrigeração: 650 W

• Capacidade do depósito: 120 L

Ar comprimido:

• Ligação mínima: 0,6 MPa (6 bar)

• Consumo de ar comprimido: 0,1 - 0,15 m³/h a 0,6 MPa

• Qualidade do ar recomendada: ISO 8573.1 classe 2

• Consumidores de ar: trocador de ferramentas para a frente/para trás; fixação/desligamento da ferramenta; fixação opcional da mesa rotativa

Unidade de serviço de ar comprimido:

• Filtros de drenagem: 40 μm

• Carcaça: Policarbonato

• Pressão máxima: 1,5 MPa

• Óleo recomendado: ISO VG32

• Quantidade de lubrificante: 90 ml

• Desidratação: manual

• Rosca de ligação de ar: 3/8"

Deslocações dos eixos:

• Distância Z entre o fuso e a mesa: 100 - 600 mm

Precisão:

• Precisão de repetição: ±0,008 mm

• Precisão de posicionamento: ±0,01 mm

Binários do servo motor:

• X: 8 Nm

• Y: 8 Nm

• Z: 11 Nm

Mesa:

• Tamanho: 800 x 320 mm

• Ranhuras em T (tamanho/número/valor): 14 / 3 / 100 mm

• Velocidade máxima de avanço: 10.000 mm/min

Trocador de ferramentas:

• Posições: 12

• Diâmetro máx. da ferramenta: 70 mm

• Comprimento máx. da ferramenta: 300 mm

• Tempo de troca de ferramenta: 7 s

Condições ambientais:

• Temperatura de funcionamento: 19 - 21 °C

• Humidade relativa: 5 - 80% sem condensação

• Pressão: 700 - 1060 hPa

• Temperatura de armazenamento: 5 - 45 °C
