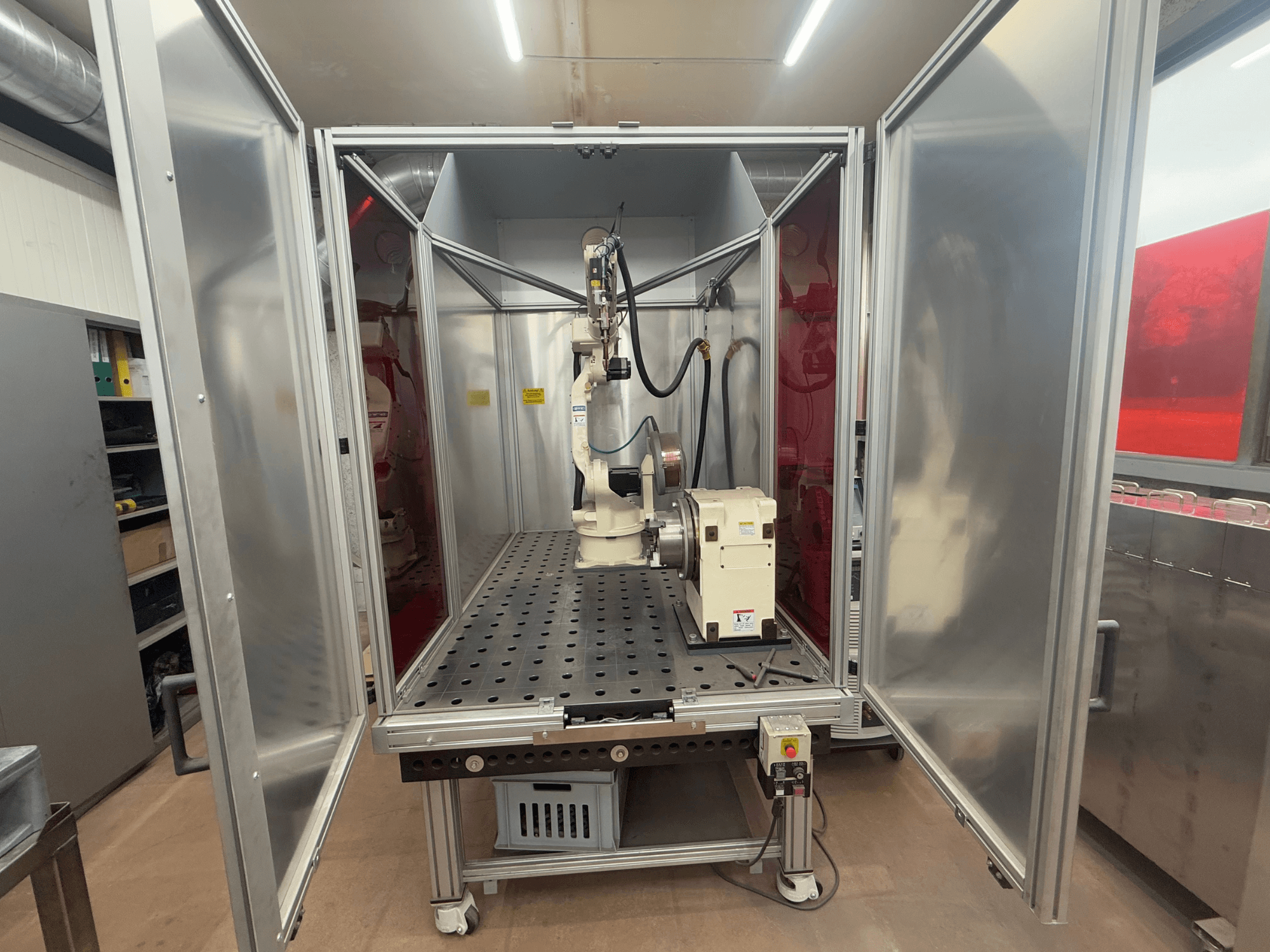

Este OTC Daihen EASY ARC V02.04 de 6 eixos foi fabricado em 2019. Possui uma faixa de trabalho do robô com um raio de 1.445 mm e uma carga útil máxima de 6 kg. A mesa de soldadura integrada mede aproximadamente 2.200 mm de largura e 1.100 mm de profundidade, com uma capacidade de carga de cerca de 1.000 kg. Se pretende obter capacidades de soldadura de alta qualidade, considere o robô de soldadura OTC Daihen EASY ARC V02.04 que temos para venda. Contacte-nos para mais informações.
Visão Geral
- marca: OTC Daihen
- ano: 2019
- MODELO: EASY ARC V02.04
- tipo de aplicação: Soldadura
- Localização: Suíça
- tipo de máquina: Robô de soldadura
- marca da unidade de controlo:
Informação Técnica - OTC Daihen EASY ARC V02.04
Movimento
- Número de eixos: 6
Informações adicionais
- Tipo de sistema: Célula de soldadura robótica móvel (EasyArc)
- Cinemática do robô: Robô articulado vertical de 6 eixos
- Carga útil do robô: 6 kg (carga máxima do braço superior: 10 kg)
- Alcance de trabalho do robô (ponto P): Raio 1.445 mm
- Repetibilidade do robô: ±0,08 mm (trajetória), ±0,2 mm (ponto)
- Sistema de acionamento do robô: Servo motor AC
- Peso do robô: 145 kg
- Modelo da fonte de energia de soldadura: OTC Daihen Welbee Inverter P400 (MIG/MAG, arrefecido a gás)
- Tensão de rede da fonte de alimentação: 3 x 400 V / 50 Hz (+/- 15%)
- Capacidade nominal de entrada da fonte de alimentação: 18,2 kVA
- Gama de correntes de soldadura: 30 - 400 A
- Faixa de tensão de soldadura: 12 - 34 V
- Ciclo de trabalho da fonte de energia: 400 A a 30%
- Controlador do robô: OTC Daihen FD11 (Modelo: EAFDB6-S000, Entrada nominal: 3,1 kVA, Fases: 3, Tensão: 400 V, Frequência: 50/60 Hz, Massa: 60 kg)
- Caixa de segurança: Caixa de proteção leve com portas de configuração e de carregamento equipadas com interruptores eléctricos de bloqueio de segurança
- Mesa de soldadura: Mesa de soldadura integrada com placa de soldadura de padrão de orifícios preparada para elementos de fixação (Dimensões: ~2.200 mm de largura x 1.100 mm de profundidade, Peso: ~600 kg, Capacidade de carga: ~1.000 kg)
- Mobilidade da mesa: Pernas equipadas com rolos de guia giratórios e travões de bloqueio
- Posicionador rotativo horizontal: Posicionador OTC tipo PB (carga útil máx. 250 kg, velocidade de rotação 26°/s, binário 205 Nm, repetibilidade ±0,1 mm, peso 110 kg, furo central na placa de flange para passagem de meios)
- Condições ambientais: Temperatura de funcionamento 0-45 °C, Humidade 20-80% (sem condensação)
- max. 100 horas de funcionamento
- 1 eixo eletrónico está defeituoso e tem de ser reparado
*Pode haver diferenças entre os dados apresentados e os valores reais, o que deverá ser confirmado pelo representante de vendas.
