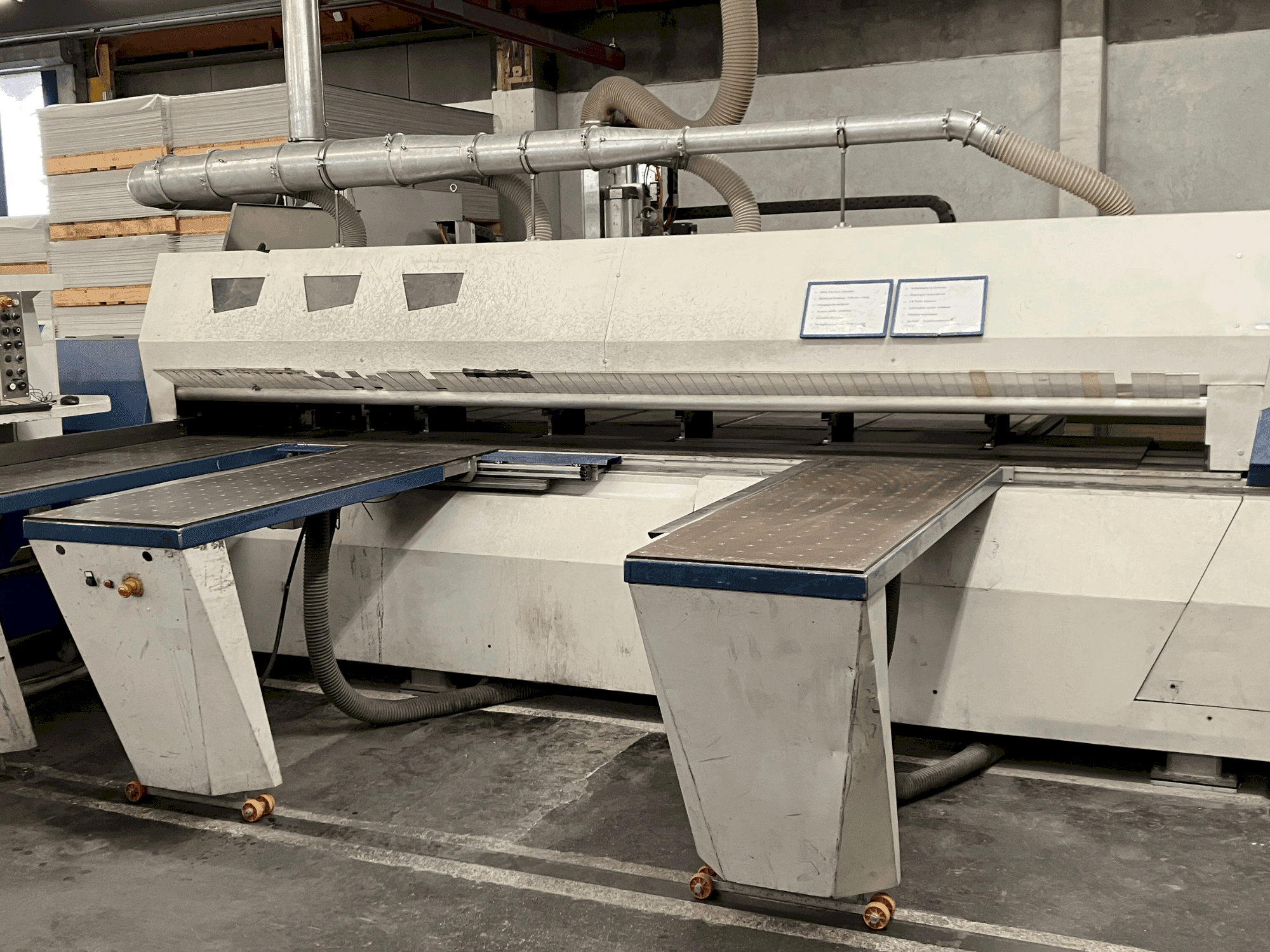

PANHANS - 2006DE-SAW-PAN-2006-00001

Configuração: Máquina com armário de controlo

Comprimento de corte (SL): 4200 mm

Largura de corte (SB): 4200 mm

Altura máxima de corte (lâmina de serra vertical 0°): 72 mm

Altura máxima de corte (lâmina de serra girada 47°): 40 mm

Precisão de corte (lâmina de serra vertical 0°): +/- 0,1 mm

Precisão de corte (lâmina de serra girada): +/- 0,2 mm

Precisão do ângulo (velocidade de avanço < 10 m/min): +/- 1 mm

Precisão do ângulo (velocidade de avanço > 10 m/min): +/- 2,5 mm

Velocidade de avanço (avanço/retrocesso do carro da serra): 0-100 m/min

Velocidade de alimentação (paragem de largura para a frente): 25 m/min

Velocidade de avanço (paragem da largura para trás): 100 mm

Deslocações do eixo (tamanho mínimo da placa): X = 300 mm, Y = 100 mm

Deslocações do eixo (tamanho máximo da placa): X = 2800 mm, Y = 750 mm

Velocidade da cabeça de perfuração: 6840 rpm

Diâmetro máximo de perfuração: 13 mm

Comprimento total máximo: 115 mm

Número de ferramentas: 1 fuso de perfuração

Porta-ferramentas: Mandril de aperto rápido DM 1-13

Valores de ligação

Valor total de ligação: 21,0 kVA

Corrente nominal: 3x 32 A

Ligação pneumática: 8 bar (mínimo 6 bar)

Consumo de ar: 3 litros/min por pinça

Nível de pressão sonora (Lpa) na posição do operador: 86 dB(A)

Nível de potência sonora (LWA): 103 dB(A)
