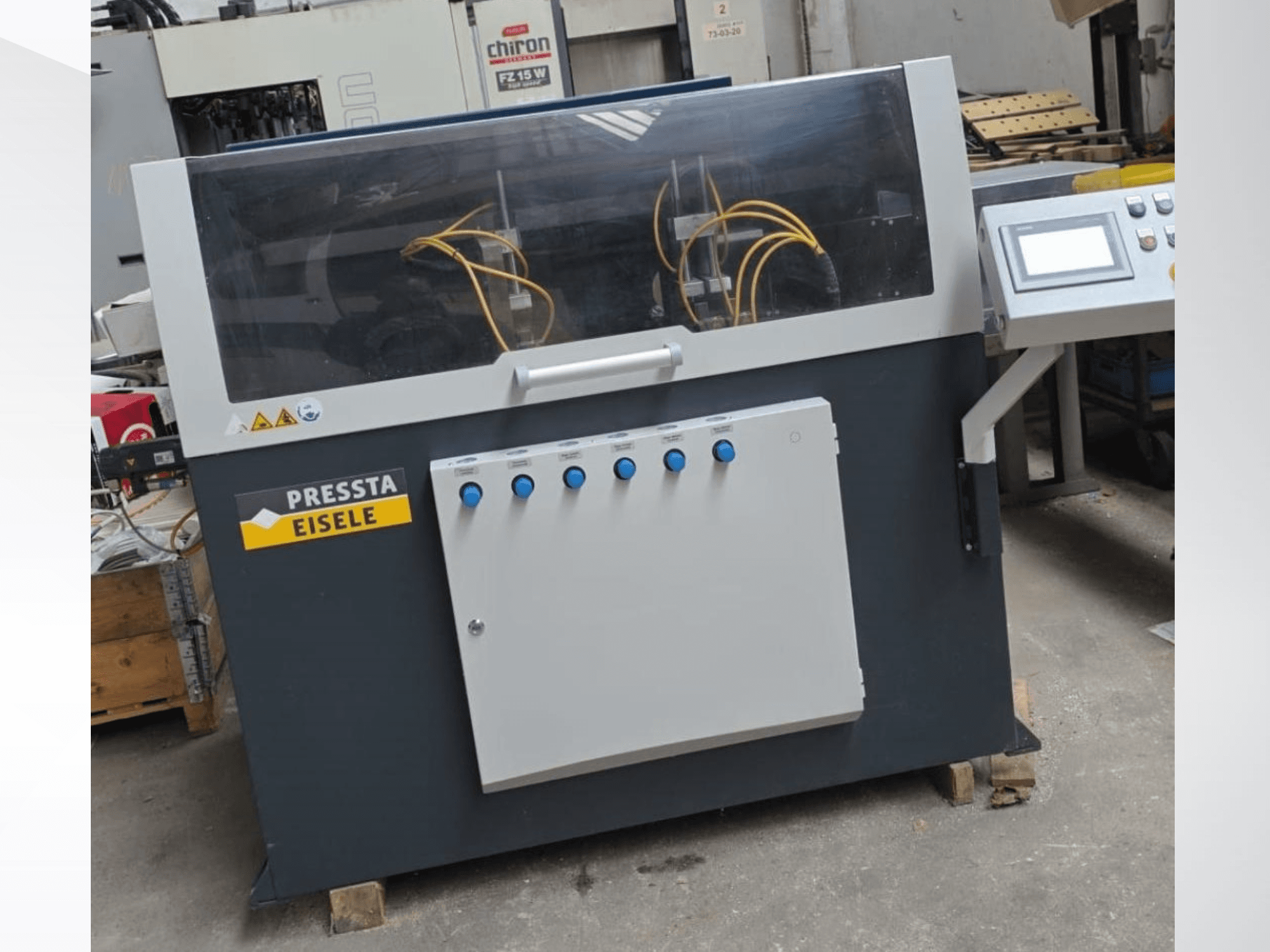

PRESSTA EISELE - PROFILMA 502 DE-SAW-PRE-2023-00001

Especificações técnicas

• Potência do acionamento da serra: 7,5 kW (7 500 W)

• Ciclo de trabalho: S6

• Velocidade da lâmina de serra: máx. 2 850 rpm

• Alimentação elétrica: 400 V, trifásica, 50 Hz

• Consumo de corrente: 16 A

• Pressão de funcionamento: 6–8 bar

Capacidade de corte

• Largura máxima de corte: 270 mm

• Altura máxima de corte: 150 mm

• Diâmetro máximo de corte: 270 mm

• Capacidade máxima para material redondo (90°): 190 mm

• Largura máxima do perfil: 270 mm

• Intervalo de comprimento da secção: 3–4 000 mm

• Comprimento mínimo do resíduo: a partir de 75 mm (dependendo do perfil)

Lâmina de serra

• Diâmetro da lâmina de serra: Ø550 mm

• Furo da lâmina de serra: Ø40 mm

Sistema de controlo

• PLC: Siemens S7

• IHM: Painel tátil SIMATIC

• Controlador: CPU 315

• Sistema de segurança: Flexisoft

• Funções:

  • Contador de peças

  • Multiplicador de lotes para processamento de fardos

  • Exibição do tempo de ciclo

  • Gestão das dimensões da cadeia

  • Diagnóstico de avarias

Conectividade

• Acesso remoto: router IXON com ligação VPN

Sistema de alimentação de material

• Tipo de acionamento: Servoacionamento eletrónico

• Curso de alimentação: 800 mm

• Mecanismo de acionamento: fuso de rosca esférica

• Comprimento máximo do perfil: 4 000 mm

• Suporte de avanço: Suporte de rolos de elevação/descida

Avanço da serra

• Tipo de avanço: Motorizado

• Ajuste do avanço: Contínuo

• Direção de corte: De baixo para cima

Sistema de fixação

• Tipo: Fixação pneumática horizontal e vertical

• Posição de fixação: Lados de alimentação e descarga

• Controlo da pressão: 6 reguladores de pressão individuais

Lubrificação

• Tipo de lubrificação: Sistema de pulverização intermitente

• Capacidade do reservatório: 1 L

• Características:

  • Monitorização do nível

  • Desligamento automático

Características de segurança

• Caixa de proteção completa

• Estrutura da máquina com isolamento acústico

• Desligamento automático da máquina quando o material se esgota

• Extensão da abertura de corte para proteger as superfícies de corte

Suporte de material

• Transportador de alimentação: transportador de rolos de 740 mm com proteção contra intrusão

• Mesa de saída: mesa de apoio em Pertinax de 450 mm com proteção contra intrusão

Extração

• Portas de extração: 2 × Ø100 mm

Unidade de extração de aparas

• Modelo: MG 3 (Italyvacuum Vortex 58 FT)

• Ano de fabrico: 2022

• Potência do motor: 3 kW

• Tensão: 400 V / 3~ (±5 %)

• Consumo de corrente: 7,2 A

• Peso: 130 kg

• Características:

  • Sistema de separação ciclónica integrado

  • Sistema antiestático sem contacto

Informações adicionais

• A máquina pode ser inspecionada enquanto estiver ligada.
