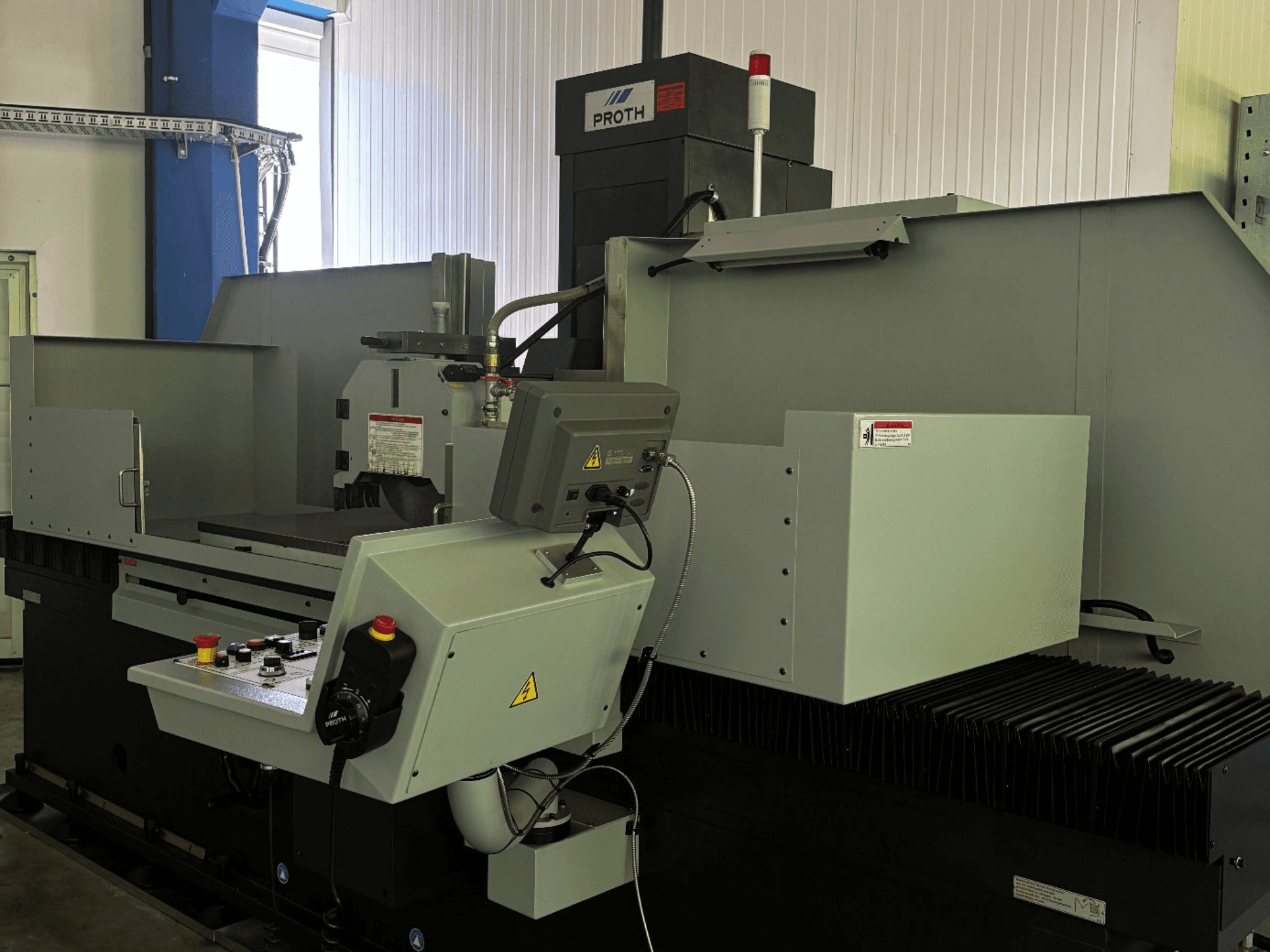

Proth - PSGC-50120AHRAT-GRI-PRO-2021-00001

- Distância máxima entre o centro do fuso e a mesa: 700 mm

- Capacidade de carga da mesa (contínua): 1 200 kg

- Capacidade de carga da mesa (não contínua): 1 880 kg

- Peso da placa eletromagnética: 315 kg

- Altura de instalação da mesa até à borda inferior do disco de retificação: 522 mm

- Avanço longitudinal hidráulico: 1 - 25 m/min

- Avanço transversal por passos: 0,1 - 15 mm/curso

- Avanço transversal contínuo e sem degraus: 50 - 1 500 mm/min

- Rotação do volante transversal: 5 mm/volta (graduação: 0,02 mm)

- Rotação do volante na direção vertical: 0,25 mm/volta (graduação: 0,002 mm)

- Avanço vertical automático: AD 1

- Velocidade do fuso: 1 500 RPM (variável de forma contínua)

- Motor do fuso: 7,5 kW (400 V, 4P, 15 A, 50 Hz)

- Motor de avanço transversal: 0,37 kW / 0,7 kW (220 V, 6P, 2,1 A, 50 Hz)

- Motor de avanço rápido: 0,75 kW (110 V, 6P, 6,1 A, 50 Hz)

- Motor da bomba hidráulica: 3,7 kW

- Transformador Tr1: 825 VA

- Transformador Tr2: 2 000 VA

- Potência de acionamento (Antriebsleistung): 400 V, 3P, 34,05 A, 50 Hz

- Sistema de refrigeração: Dispositivo de refrigeração com filtro de papel e separador magnético (capacidade: 100 litros)

- Sistema de extração de névoa e poeira: Modelo PSGC-50120AHR, Capacidade do depósito: 100 l, Caudal: 50-60 l/min, Motor: 0,55 kW, 400 V, 1,8 A, 50 Hz, Peso: 120 kg

- Leitura digital (DRO): Leitura digital de 2 eixos no eixo Y (SINO SDS6-2V, n.º de série: 7201723C0032, escala: KA-300 1 µm – 670 mm) instalada em 05/2022

- Dimensões do disco de retificação: 400 x 50 x 127 mm / 355 x 50 x 127 mm (Incluído: KINIK 405 x 50 x 127 mm, 32 A, 46 J, 9 V, 33 m/s)

- Número de eixos: 3 eixos (movimentos X, Y, Z com DRO de 2 eixos no eixo Y)

- Equipamento e características opcionais: Alinhador paralelo (montado na cabeça), alinhadores de mesa, eixo de equilíbrio, balança de equilíbrio, volante elétrico, iluminação LED, pés de alinhamento, 6 flanges para rebolo no total, sistema hidráulico e elétrico completo

- Dimensões de deslocamento: 4,1 L x 2,7 P x 2,96 A m)

- Rebolos de recambio opcionais (incluindo as marcas ZISCHE e KINIK) e vários flanges de rebolo em stock/prateleira de armazenamento
