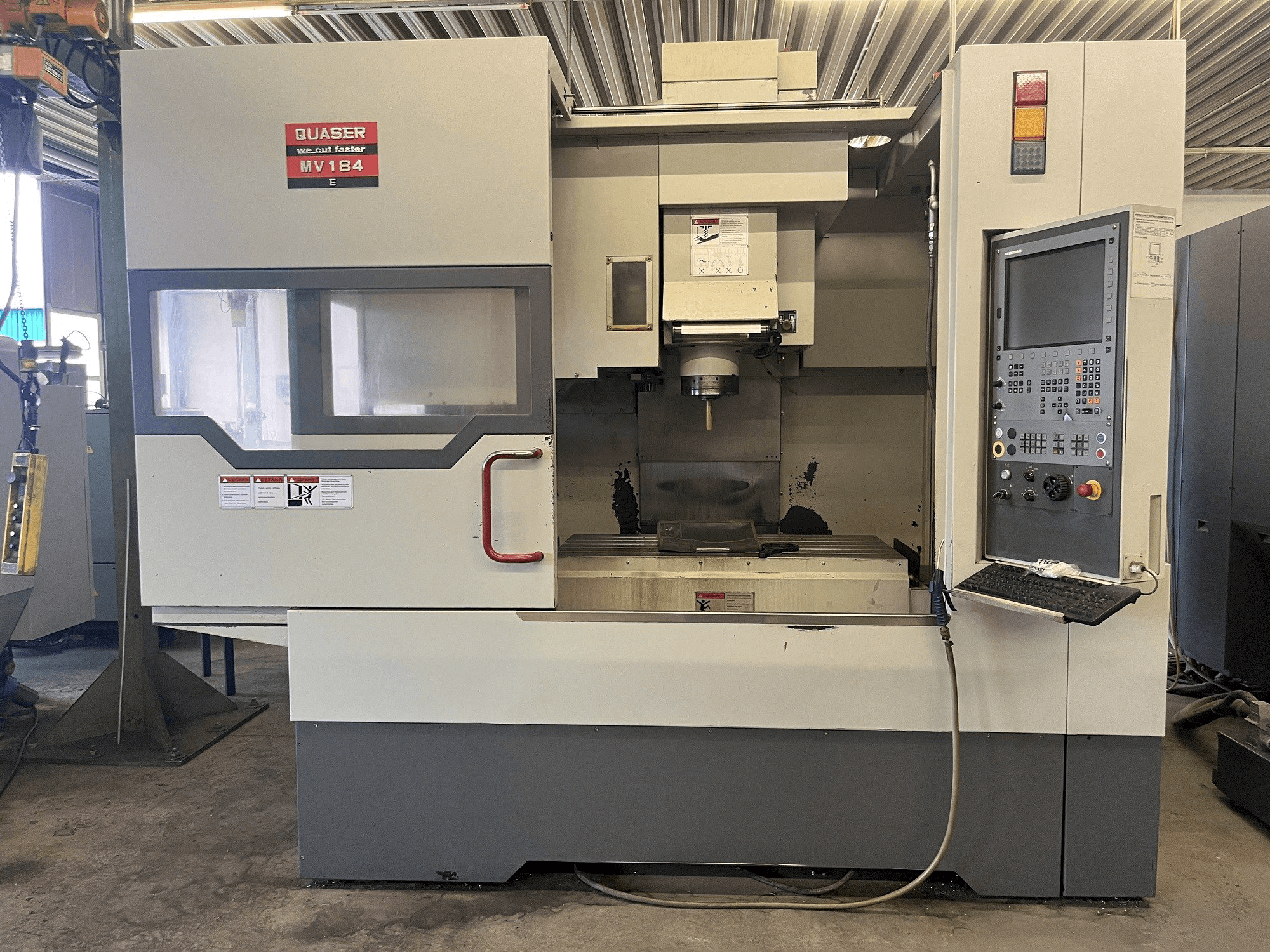

Quaser - MV 184EDE-MIL-QUA-2009-00001

Equipamento adicional

• Transportador de aparas

Benefícios da máquina

Benefícios qualitativos da máquina

• Sistema de arrefecimento do fuso principal com circuito de arrefecimento de óleo 100 1 separado e alimentação de ar para o motor principal
• Parafusos de esferas pré-carregados diam. 45 mm
• Porta-ferramentas de acordo com din 69871 (bt 40 oplion), parafusos de aperto de ferramentas de acordo com din 69872 (iso) 7388 opção)
• Eliminação de aparas, constituída por 2 transportadores helicoidais e um sistema de retenção na zona de trabalho, bem como um transportador de correia de raspagem
• Depósito de líquido de refrigeração com 300 l de capacidade
• Arrefecimento por inundação, com 12 bocais de saída ajustáveis localizados num anel no nariz do fuso, capacidade de transporte de 60 1/min a 2 bar filtro palron 80 µ para lavagem de aparas e arrefecimento por inundação
• Alimentação interna de líquido de refrigeração com bomba grundfoss 20 bar. 251/min, incl. Filtro de cartucho 25 µ
• Lavagem de aparas com bomba grundtoss 60 1/min a 2 bar, tabuleiros de aparas em aço inoxidável na câmara de trabalho
• Proteção total da câmara de trabalho com grandes portas de visualização (abertura da porta de 900 mm) e 2 luzes na área de trabalho, bem como luz de estado da máquina
• Ar de sopro, externo. Para processamento a seco

Benefícios técnicos da máquina

• Alimentação interna de líquido de refrigeração 20 bar
• Número de ferramentas no carregador 30 peças
• Suporte de ferramentas sk 40
• Trocador de ferramentas de braço duplo com 30 posições de armazenamento
• Guias lineares de grandes dimensões em todos os eixos
• Accionamentos digitais de avanço altamente dinâmicos com potência de eixo de 6800 n (z 13900 n)
• Otimizado por computador, o corpo da máquina pesada é feito de ferro fundido com nervuras pesadas
• Marcha rápida 32 rnlmin (z ;24 mlmin), aceleração {x/y/z) 3/3 /3 m/s'
• Binário 108 nm
• Fuso principal siemens-weiss sk 40, adequado para dispositivos de fixação standard e ferramentas com sistema de faceamento

Informações adicionais

Pistola de pulverização de líquido de refrigeração. - Pintura a duas cores em cinzento claro/cinzento. - Balanças de vidro para os eixos X. Y e Z (HDH), incluindo a sobrepressurização para evitar a contaminação do sistema de medição direta. - Lubrificação central automática para os fusos de esferas. - Os centros de maquinação Quaser estão em conformidade com as normas CE.
