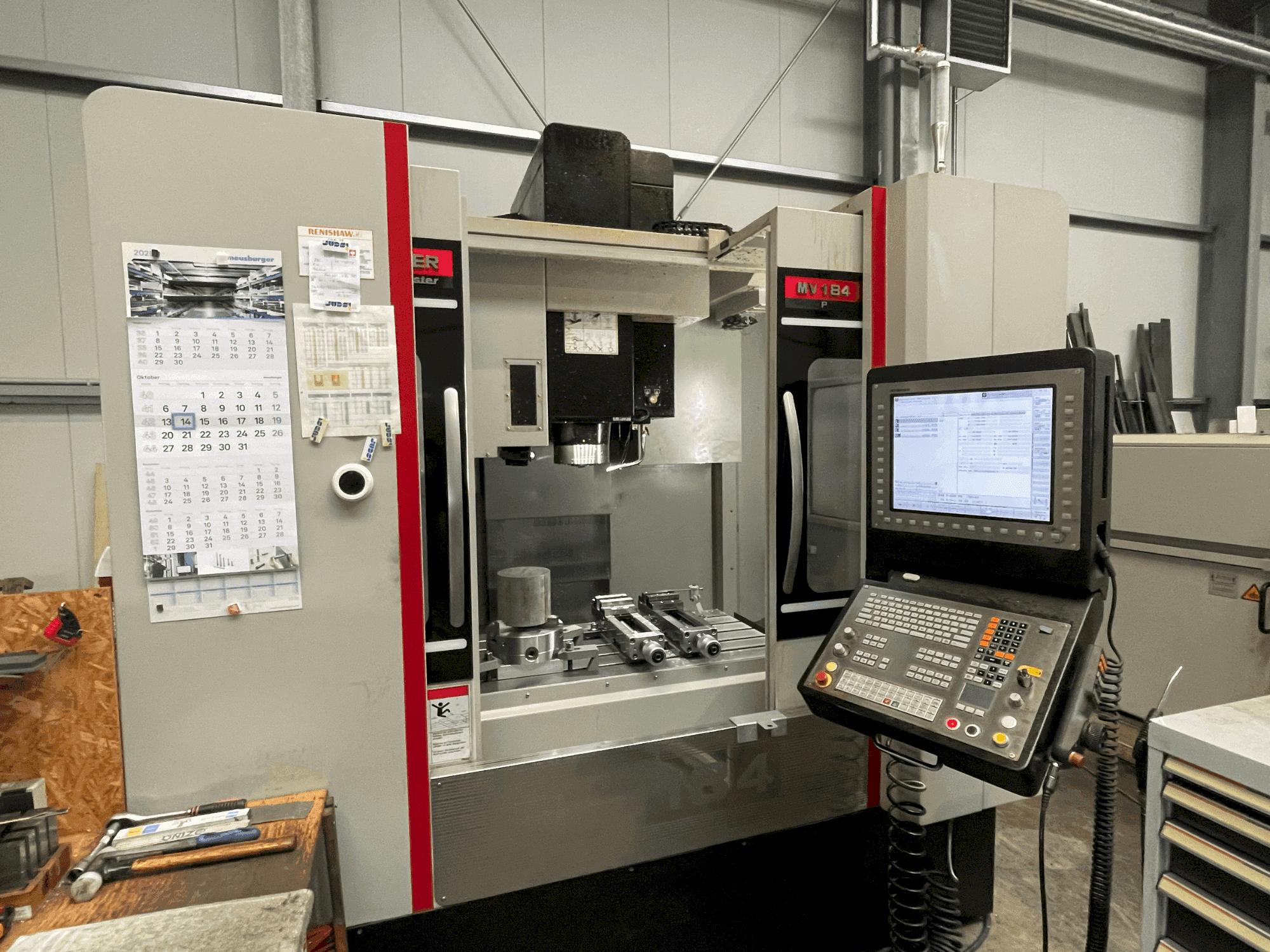

Quaser - MV 184P/12BDE-MIL-QUA-2019-00001

• Ecrã/operação: Grande ecrã TFT com painel de controlo móvel, inclinável e rotativo

• Memória: Armazenamento de programas em SSDR

• Controlo manual: Volante eletrónico portátil

• Corpo da máquina: Base de ferro fundido com nervuras pesadas, optimizada por computador

• Armário de controlo: Refrigerador do armário de controlo

• Sinalização: Luz de sinalização de três cores

• Cores: RAL 7035 Cinzento claro (máquina), RAL 9005 Jet Black (depósito de refrigeração, cabeçote, porta)

• Eixo principal: SK40, acionado por correia MB-4.0

• Arrefecimento do fuso: Sistema de refrigeração com controlo de temperatura

• União rotativa: União rotativa Deublin para fuso acionado por correia

• Trocador de ferramentas: Trocador de ferramentas alargado para ferramentas de aquecimento

• Pino de tração: Pino de tração com furo

• Preparação para o 4º eixo: Preparação do cabo para o 4º eixo (Quaser) com conetor Harting e estrutura de montagem; preparação do 4º eixo para a mesa rotativa Heidenhain

• Arrefecimento por inundação: Bicos de saída em forma de anel no nariz do fuso, através da bomba Grundfos

• Fornecimento interno de líquido de refrigeração (ICS): Com bomba Grundfos; filtro de cartucho incluído

• Ar de purga do fuso: Ar soprado adicional através do fuso, comutável através da função M (Heidenhain)

• Manuseamento de aparas (básico): Lavagem de aparas na área de trabalho através da bomba Grundfos; calhas de aparas em aço inoxidável na área de trabalho

• Lubrificação: Lubrificação central automática para fusos de esferas; lubrificação híbrida automática para guias e fusos de esferas

Equipamento adicional

• 4º eixo: Mesa rotativa Lehmann (fuso único)

• Mandril de 3 maxilas: BFU.520-250ps para mesa rotativa

• Motor da mesa rotativa: Mavil ERN, pronto a ligar (conectores Harting angulares)

• Filtragem avançada e evacuação de aparas: Filtro de tambor (filtragem até [valor não fornecido]) incluindo correia transportadora de aparas

• Sistema de medição da peça de trabalho e da ferramenta:

  • Recetor de infravermelhos para medição da peça/ferramenta

  • Apalpador de medição Renishaw OMP40-2 com controlo de sinal ótico; inclui conjunto de ferramentas e manual de instruções

  • Palpador reto PS3-1C com veio de cerâmica e esfera de rubi (rosca M4)

  • Conjunto de ferramentas Renishaw OTS com transmissão modulada opticamente, suporte de mesa ajustável, disco de ponta de metal duro; inclui conjunto de ferramentas e guia de início rápido

  • Kit de troca de ferramentas para OTS/RTS: adaptador de troca A-5401-4030 para OTS e barra de fixação A-5401-4032 para ranhuras
