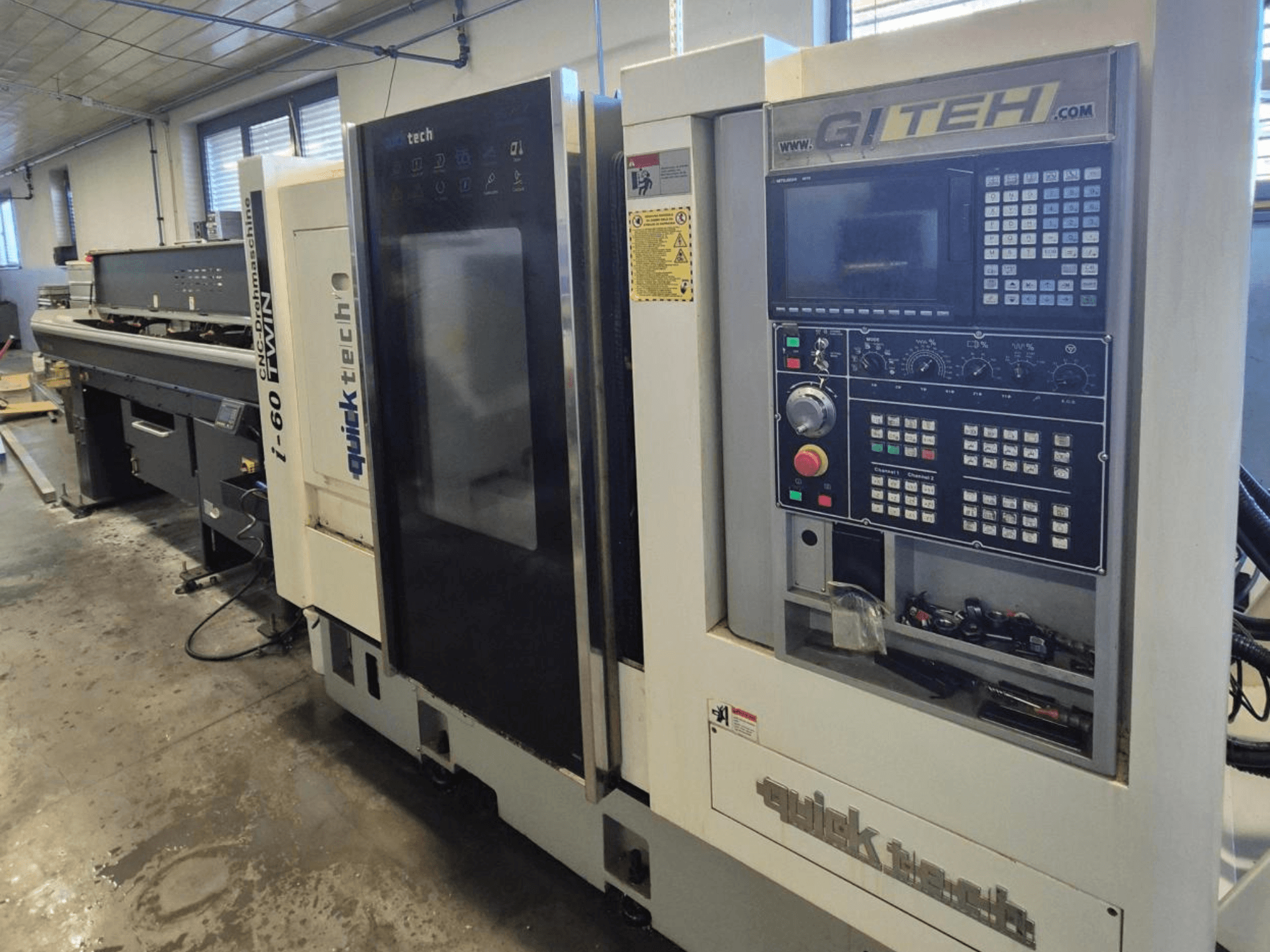

Quick-Tech - i60 twin SI-TUR-QUI-2016-00001

• Furo do fuso principal: 60 mm

• Furo do sub-fuso: 42 mm

• Comprimento máximo de viragem: 300 mm

• Velocidades

  • Fuso principal: 4000 rpm

  • Sub-eixo: 4000 rpm

  • Ferramentas acionadas: 4000 rpm

• Fusos

  • Indexação do fuso principal: 0,001°

  • Indexação do sub-fuso: 0,001°

  • Travão hidráulico do fuso (principal e secundário)

  • Sincronização da rotação e posicionamento do fuso

• Estações de ferramentas

  • Lado do fuso principal: 6 torneamento externo, 5 torneamento interno

  • Lado do sub-fuso: 3 torneamento externo, 4 torneamento interno

  • Ferramentas acionadas: 12 estações

• Capacidades de processamento

  • Maquinação simultânea de 4 eixos

  • Programação de todos os eixos diretamente a partir do comando

  • Função de sopro de ar (código M)

  • Deteção de ejeção de peças

• Suporte de trabalho

  • Mandril do fuso principal: Ø185 mm

  • Mandril do sub-fuso: Ø173 mm

• Equipamento da máquina

  • Parafusos e placas de nivelamento da máquina

  • Luz de trabalho LED

  • Torre de sinalização de 3 cores

  • Sistema de lubrificação central automático

  • Depósito de líquido de refrigeração e sensor de nível de líquido de refrigeração

  • Bomba de refrigeração de alta pressão 30-40 bar

  • Transformador 380V/220V

  • Kit básico de ferramentas

  • Manual do operador, manual de programação, esquemas eléctricos, documentação PLC

• Sistema de controlo: Mitsubishi M70

  • Ecrã a cores de 10,4"; controlo do programa com volante MPG

  • Programação absoluta/incremental; programação ISO

  • Função de desligamento automático da máquina

  • Ciclo de corte de rosca (G92); rosqueamento rígido

  • Velocidade de corte constante (G96/G97)

  • Indicação do tempo de produção e contador de peças

  • Movimento Jog para os eixos X, Z, Y, W; contorno C1 e C2 para torneamento/fresagem

  • Incremento mínimo de entrada: 0,001 mm

  • 80 posições de geometria e correção da ferramenta

  • Carregamento de programas através de cartão de memória ou USB; conetividade em rede

  • Programação de chanfros e raios; correção de raios

  • Motores absolutos (sem necessidade de homing); funções de auto-diagnóstico

  • Sincronização do fuso

  • Corte de roscas com ferramentas acionadas; corte de roscas no sub-fuso

  • Funções de ajuda à programação; simulação de programas 2D

  • Capacidade de edição PLC

  • Função de corte de engrenagens incluída

  • Orientação da ferramenta acionada

Equipamento adicional (não faz parte da máquina base)

• Transportador de aparas

• Alimentador de barras VITO 56 (3 m)

• Transportador de peças acabadas
