Romi - C 510DE-TUR-ROM-2014-00001

Equipamento adicional

• Consola: Ciclo automático no sentido longitudinal com ativação do recesso da consola.

Vantagens da máquina

Vantagens técnicas da máquina

• Caraterísticas automáticas: fixação da ferramenta, endurecimento das superfícies de guia, comutação da velocidade do fuso de fresagem, ciclos de estrutura e lubrificação das superfícies de guia.

• Versões especiais: totalmente equipada, controlo manual da velocidade, gama de velocidade reduzida, aperto manual, indicador numérico para produção estrangeira e versão climatizada sem sistema de controlo.

• Superfícies de guia: contra-superfícies endurecidas e revestidas.

• Fresagem trepante: dispositivo automático incluído.

• Fixação automática da ferramenta

Informações adicionais

Versões especiais da máquina: Cabeça de fresagem elevada, ciclos automáticos de estrutura e conformidade com normas estrangeiras mediante acordo.

Descrição da máquina:

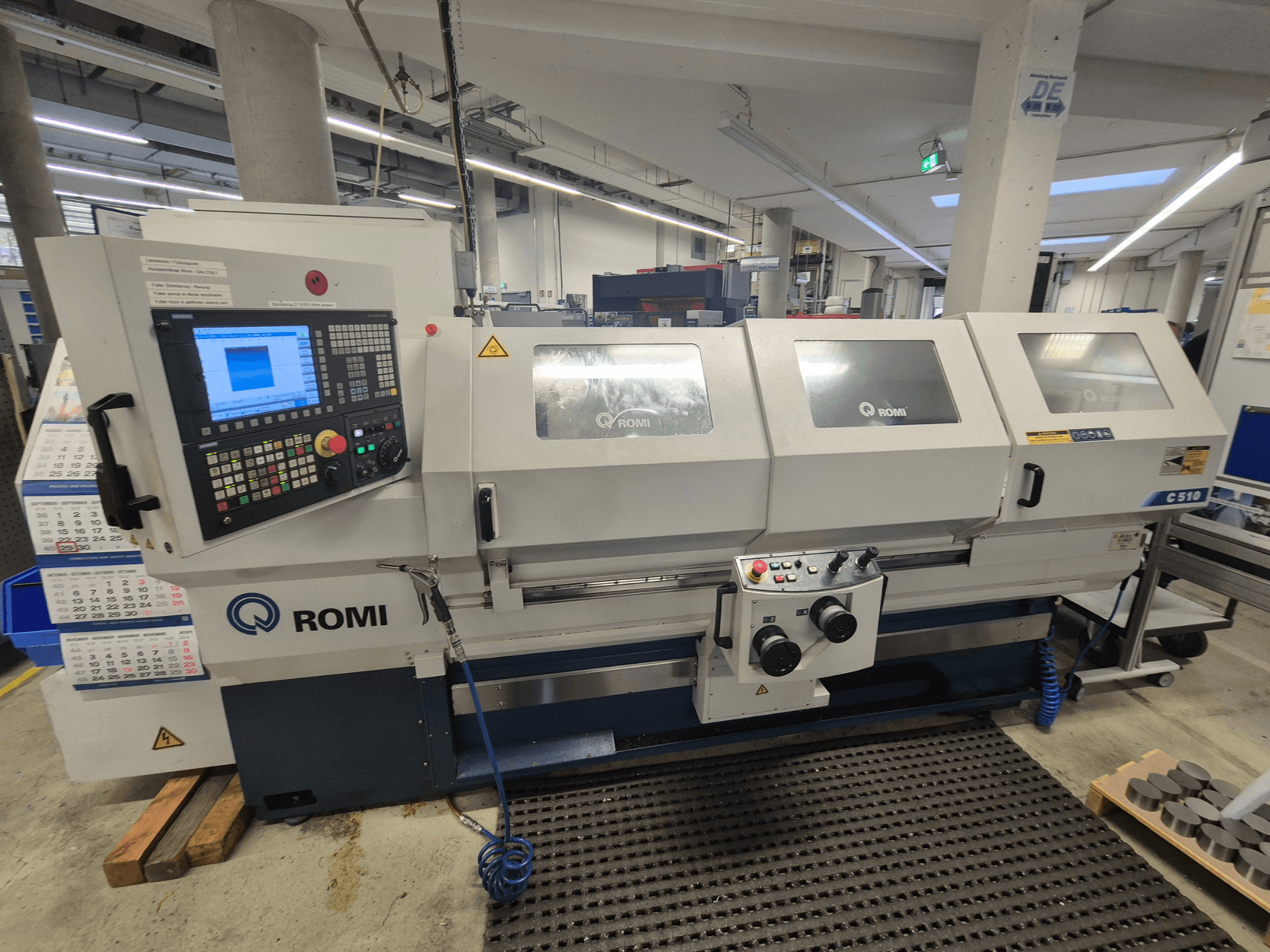

Máquina de Fresagem Horizontal CNC - ROMI C 510 V5.0 - SIEMENS

Normas de funcionamento:

. Siemens-Steuerung 828D sl, com monitor LCD de 10,4".

. ASA A2-6" Spindelkopf, Drehmoment: max. 303 Nm bzw. ASA A2-8", max. 408Nm, com 520 mm de comprimento de asa

sobre o betão, 450 mm de espessura sobre o revestimento e 255 mm de espessura sobre o revestimento do plano

. Revestimento com posicionamento manual da base, com fixação manual do pino (com um eixo de fixação fixo) MK-4

. Eilgang längs/quer mit 10.000mm/min

. Máquina de costura de alta qualidade

. A ligação eléctrica está disponível para as seguintes faixas/frequências: 400VCA / 50-60Hz

. Luz de trabalho abgedichtete

. ROMI RMMP, conjunto de máquinas manual, fabricado em CNC, com dois

com dois manípulos electrónicos para os eixos X e Z, joystick e

software Siemens gratuito "Manual Machine Plus"

. Placa de adaptação Multifix K22 Tipo B com Multifix Stahlhalterkopf B K22

. Dispositivo de proteção para porta-retratos

. Controlo automático com filtro em linha e sensor de fluxo

. Sistema de água, completo com filtro de água e bomba de água (10l/min,@7bar, 1,5kw/ 2cv)

. Pistola de pulverização de água com bomba zusätzlicher

. Bebedouro elétrico com regulação do caudal de água e do caudal de água

. Spritzschutz, komplett, Schutztüre mit Sicherheitsfenster und Verriegelung durch elektrische Sicherheitsschalter

. Armação e proteção contra incêndios

. Dispositivos de proteção para a colocação em serviço da instalação

. Documentação completa para o produto ROMI em CD

. Estrutura padrão: Epoxidlack strukturiert Munsell-Blau 10B-3/4 und Epoxidlack strukturiert grau RAL 7035

. Cumprimento das diretivas CE de segurança em vigor

Descrição da direção:

SIEMENS 828D sl

Funções padrão:

1 - FONTE DE ALIMENTAÇÃO E LISTAGEM CNC

- Capacidade de 80-Bit-NANOfp

- Tempo de bloqueio mínimo = 80 bits-NANOfp

- Antecipação = 1

- Controlo com Ruckbegrenzung

- Processos Taktsynchrone e Hochgeschwindigkeitsausgang

- Línguas: Deutsch, Portugiesisch, Englisch, Spanisch, Italienisch, Französisch

- Ligação Ethernet

- Ligação USB

- Número de série, duração da máquina e hora

- Função de programação

2 - FONTES DE PROGRAMAÇÃO:

- Verzeichnis geordnet nach Programm, Unterprogramm und Zyklen

- programação de alta qualidade

- Programação

- Programação de máquinas CNC

- Programação de peças

- Programação de fundo

- Programação de Interiores

- Número do programa

- Tipo de programa = 3 MB

- Carregamento / distribuição de programas

- Programação e desenvolvimento

- Interpolação Linear, Kreis e Schraubenlinien

- Duração do controlo

3 - FUNÇÕES DE ROTAÇÃO:

- Medição em mm/min ou Zoll/min

- Medida em mm/min ou Zoll/min

- Vorschub e posicionamento genérico nas costas

- Genauhalt

4 - FUNÇÕES GRÁFICAS:

- Para PC

- Elementos animados - Controlo de parâmetros de zíklus

- Simulação gráfica 2D

5 - SISTEMAS DE COORDENAÇÃO:

- Área de trabalho

- Sistema de coordenação de trabalho com 100 peças

- Sistema de coordenação de máquinas

- Lista de verificação dos sistemas de coordenação de trabalho

- Sistema de coordenação de trabalho manual

- Eingabemaske für Werkzeuglängenvermessung (manuelle Betriebsart)

6 - COORDENAÇÕES E INSPECÇÕES:

- Controlo do vento e medições em Zoll ou metrisch

- Programação em termos absolutos e em termos de cetenas

- Interpolação linear e kreis com coordenadas polares

- ESCALA / ESCALA ASCENDENTE

- ESPELHO / AMIRROR

- Retirada do sistema de coordenadas

- Transferência de pontos nulos

7 - FUNÇÕES DE ROTAÇÃO:

- U/min em código S

- Posicionamento do fuso horário (M19 e Spos)

8 - FUNÇÃO DE ACCIONAMENTO INTEGRADA:

- Correção do grau de rotação

- Seleção manual da largura e do raio do parafuso

- Correção do raio de alcance da lâmpada (largura e espessura) = 256 e 512 para a versão AP

- Controlo do aparelho

- Controlo de stand-by

9 - MAKRO:

- Programação de parâmetros

- MAKRO e variáveis do utilizador

- Variáveis do sistema

10 - FUNÇÕES DE PROGRAMAÇÃO DE CONTROLO:

- Festzyklus zum Bohren, Ausbohren und Gewindeschneiden

- Registo de temperatura para alimentação de emergência e de emergência

- Festzyklus zum Gewindebohren ohne Ausgleichsfutter

- Festzyklus zum Gewindefräsen

- Gewindebohren com filtro de válvulas

- Esquema de preparação do guindaste

11 - FORMATO DE PROGRAMAÇÃO - 828D sl-REIHE:

- Formato de programação ISO-Code

- Programação de controlo de programação CNC

12 - BETRIEBSMODI:

- Controlo JOG

- Medidor de rotação

- Controlo MDA

- Controlo automático

- Controlo de entrada

- Controlo de programas

- Paragem de lavagem

- Teste de programa

- Satz löschen

- Controlo do programa

- Recolha e reposicionamento do aparelho em JOG-Betrieb (Taste REPOS)

- Início do programa

- Controlo automático da velocidade ou da alimentação de fetos

13 - FUNÇÕES DE ARRANQUE:

- NOT-HALTControloDescrição:

SIEMENS 828D sl

Funções standard:

1 - RECURSOS E DESEMPENHO CNC

• Precisão NANOfp de 80 bits

• Tempo de ciclo de bloco mínimo = 80-bit NANOfp

• Antecipação = 1

• Aceleração com limitação de solavancos

• Processos síncronos e saída de alta velocidade

• Línguas: Alemão, Português, Inglês, Espanhol, Italiano, Francês

• Interface Ethernet

• Interface USB

• Número de peça, tempo de ciclo da máquina e relógio

• Função de cálculo

2 - RECURSOS DE PROGRAMAÇÃO:

• Diretório organizado por programa, subprograma e ciclos

• Linguagem de programação de alto nível

• Manual de programação

• Manual de programação CNC

• Pesquisa de blocos de programas

• Programação em segundo plano

• Chamada de subprograma

• Memória de números de programa

• Memória de programa parcial = 3 MB

• Carregar / guardar programa

• Criação e edição de programas

• Interpolação linear, circular e helicoidal

• Tempo de espera

3 - FUNÇÕES DE AVANÇO:

• Avanço em mm/min ou polegadas/min

• Avanço em mm/min ou polegadas/min

• Avanço com posicionamento exato nos cantos

• Paragem exacta

4 - FUNÇÕES GRÁFICAS:

• Interface tipo PC

• Elementos animados - Suporte de parâmetros de ciclo

• Simulação gráfica 2D

5 - SISTEMAS DE COORDENADAS:

• Seleção do plano de trabalho

• Sistema de coordenadas da peça de trabalho com 100 pares

• Sistema de coordenadas da máquina

• Pré-seleção do sistema de coordenadas da peça

• Sistema de coordenadas local da peça de trabalho

• Máscara de entrada para medição do comprimento da ferramenta (modo manual)

6 - VALORES DE COORDENADAS E DIMENSÕES:

• Velocidade e cotas em polegadas ou métricas

• Programação em cotas absolutas e incrementais

• Interpolação linear e circular com coordenadas polares

• ESCALA / ASCALE

• ESPELHO / AMIRROR

• Rotação do sistema de coordenadas

• Transferência do ponto zero

7 - FUNÇÕES DO MANDRIL:

• RPM em código S

• Posicionamento angular do fuso (M19 e Spos)

8 - FUNÇÕES DA FERRAMENTA APLICADA:

• Correção do raio da ferramenta

• Medição manual do comprimento e do raio da ferramenta

• Pares de desvio da ferramenta (comprimento e diâmetro) = 256 e 512 na versão AP

• Gestão da ferramenta

• Gestão do tempo de vida da ferramenta

9 - MACRO:

• Programação dos parâmetros

• Variáveis de macro e de utilizador

• Variáveis de sistema

10 - FUNÇÕES DE PROGRAMAÇÃO SIMPLIFICADAS:

• Ciclos fixos para furar, mandrilar e roscar

• Padrão circular para ranhuras rectas e circulares

• Ciclo de roscagem rígido (sem mandril de compensação)

• Ciclo de fresagem de roscas

• Rosqueamento com mandril de compensação

• Ciclo de reparação de roscas

11 - FORMATO DE PROGRAMAÇÃO - SÉRIE 828D sl:

• Formato de programação em código ISO

• Suporte de programação CNC

12 - MODOS DE FUNCIONAMENTO:

• Modo JOG

• Modo volante

• Modo MDA

• Modo automático

• Modo bloco único

• Paragem de programa

• Paragem opcional

• Teste de programa

• Apagar bloco

• Referenciação de eixos através de programa

• Recolha e reposicionamento da ferramenta em modo JOG (tecla REPOS)

• Reinício do programa

• Funcionamento automático por memória ou controlo remoto

13 - FUNÇÕES DE MANUTENÇÃO:

• PARAGEM DE EMERGÊNCIA (E-STOP)
