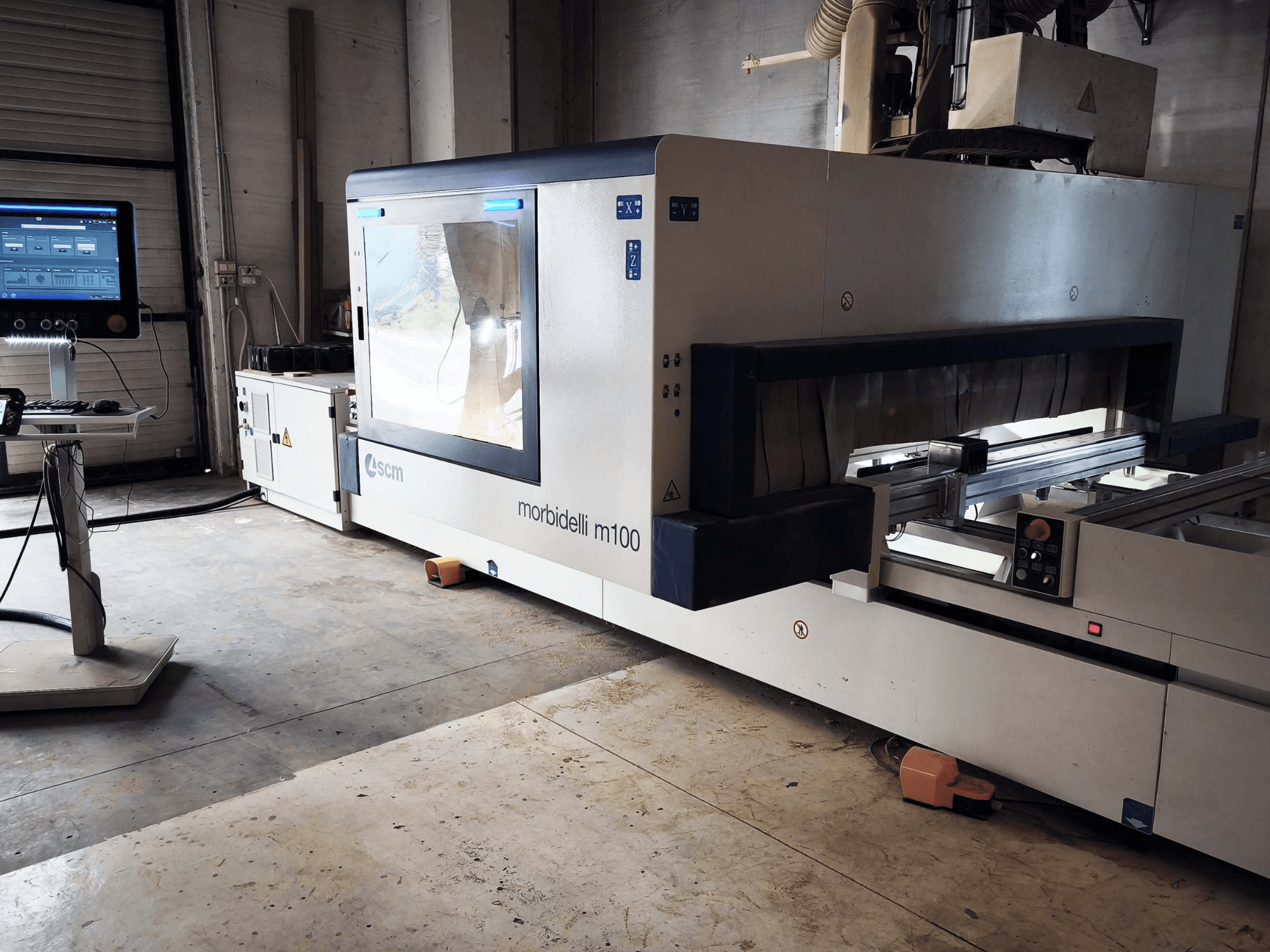

SCM - Morbidelli M100 IT-CNC-SCM-2023-00001

• Área de trabalho

  • Largura máxima de carregamento do painel / passagem no eixo Y: 2 200 mm

  • Passagem da peça no eixo Z: 250 mm

  • Comprimento de trabalho do pêndulo: 1 700 + 1 700 mm

  • Velocidade do vetor X+Y PRO-SPACE: 56 m/min

  • Velocidade vetorial X+Y PRO-SPEED: 78 m/min

  • Configuração de segurança do PRO-SPACE: eixo X limitado a 25 m/min para segurança do operador

• Unidade de fresagem de 5 eixos – JQX

  • Eletro-fuso JQX de 5 eixos, HSK 63F

  • Rotação do eixo B: ±185°, velocidade: 7 000°/min

  • Rotação do eixo C: ±320°, velocidade: 7 000°/min

  • Rotação programável no sentido horário/anti-horário, rolamentos cerâmicos, arrefecimento por líquido

  • Capô de extração automático: 3 posições + posição desativada

• Unidade de perfuração – F23L Ro.Ax

  • 13 fusos verticais selecionáveis de forma independente

  • 5 cabeças de perfuração horizontais com saída dupla (3 no eixo X, 2 no eixo Y)

  • Velocidade do fuso de perfuração: 4 200 rpm (padrão) / 3 000–8 000 rpm (com inversor)

  • Lâmina de serra integrada no eixo X; diâmetro máximo de 125 mm; espessura de 2,2–6 mm

  • Velocidade da lâmina: 5 000 rpm (padrão) / até 10 000 rpm (com inversor)

  • Potência do motor de perfuração: até 3,9 kW

  • Comprimento máximo da broca: 70 mm; distância entre eixos: 32 mm; ligação da ferramenta Weldon Ø10 mm

  • Assistência de ar a alta pressão: >64 kgf por fuso

• Almoxarifados de ferramentas (total de até 28 posições)

  • TRB14: 14 ferramentas; Ø máximo da ferramenta 300 mm (3 eixos) / 350 mm (5 eixos); peso máximo da ferramenta 8 kg

  • FAST14: 14 ferramentas; Ø máximo de 225 mm (serra) / 180 mm (ferramentas circulares/agregados angulares); peso máximo da ferramenta: 8 kg

• Mesa de trabalho e fixação

  • 6 mesas/barras TV FLEX 1600; bloqueio/desbloqueio pneumático

  • Batentes de referência automáticos: 6 traseiros, 6 intermédios, 4 laterais

  • Batentes frontais adicionais H=75

  • 4 dispositivos pneumáticos de elevação de painéis H=75

  • Capacidade de maquinagem pendular

  • Sistema de fixação a vácuo

• Equipamento de vácuo

  • Bomba de vácuo: 250 m³/h

  • 18 ventosas fixas: 145 × 145 mm, H=75 mm

  • 6 ventosas rotativas: 145 × 55 mm, H = 75 mm

• Medição/posicionamento

  • Sensor automático de comprimento da ferramenta

  • Posicionamento por laser duplo (um projetor por área de trabalho)

  • Referências automáticas de posicionamento da peça

• Controlo e software

  • Maestro Active CNC HMI; Maestro CNC CAD/CAM

  • Importação de ficheiros DXF; importação de PGM / conversão para PGMX

  • Programação paramétrica; Gestor de ferramentas; Maestro APPS

  • Configuração gráfica da mesa de trabalho; verificação de colisões; estimativa do tempo de ciclo

  • Capacidade de assistência remota; ligação à rede

• Consola do operador

  • PC industrial integrado eye-M PRO, ecrã tátil Full HD de 21,5" (1920 × 1080)

  • Intel i7 2,80–3,60 GHz; 8 GB de RAM DDR4; disco rígido de 500 GB

  • Ethernet RJ45; USB 3.0

  • Comando remoto com fio TECPAD de 7"; comprimento do cabo: 6,5 m

• Dados de instalação

  • Potência instalada: 23–28,5 kVA; 400 V; 50 Hz; trifásica

  • Consumo de ar: 450 Nl/min

  • Velocidade do ar de extração: 30 m/s; ligação de extração Ø 250 mm

Equipamento adicional

• Porta-ferramentas e pinças: não incluídos na oferta

• Não estão especificados como incluídos quaisquer outros acessórios externos (robôs, automação, transportador de aparas, alimentador de barras, etc.)
