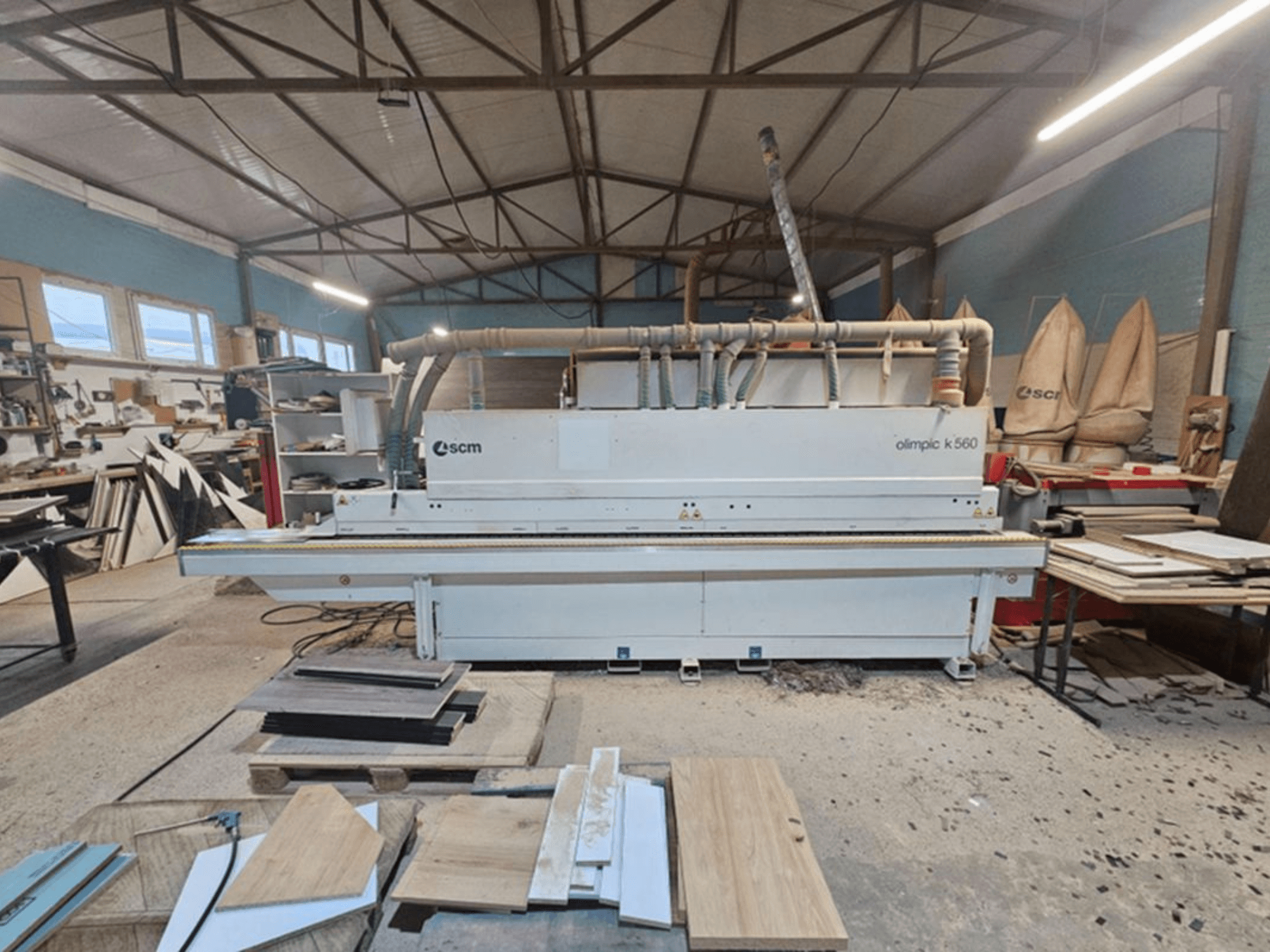

SCM - Olimpic K 560RO-EDG-SCM-2019-00003

Características principais

• Velocidade de alimentação até 18 m/min com espaçamento entre painéis de 600 mm, mesmo com arredondamento dos cantos

• Controlo através de ecrã tátil a cores «Touch 7» com gráficos, gestão de programas, diagnóstico e controlo digital da temperatura da cola

• Grupo de arredondamento de cantos «Round X» com 2 motores para arredondamento de cantos e corte

Especificações técnicas

• Velocidade de avanço: 12–18 m/min

• Espessura da peça: 8–60 mm

• Espessura da borda (rolo): 0,4–3 mm

• Espessura da borda (fita): 0,4–6 mm

• Secção transversal máxima da borda (rolo): 135 mm²

• Diâmetro máximo do rolo: 800 mm

• Saliência da borda: 2 mm na parte superior / 2 mm na parte inferior

• Espaçamento entre peças: 600 mm

• Comprimento mínimo da peça: 140 mm

• Largura mínima da peça: 95 mm (60 mm com configuração especial)

• Comprimento mínimo (material em rolo): 180 mm

• Comprimento mínimo (material em tira): 220 mm

• Abertura da barra de pressão da peça: 560 mm

• Altura de trabalho: 900 mm

Sistema de controlo (Touch 7)

• Ecrã tátil a cores de 7" (16:9)

• Visualização gráfica e simulação de todas as unidades

• Controlo de todas as unidades e funções de arranque automático

• 60 programas livremente editáveis

• Controlo PLC completo com monitorização do encoder

• Controlo digital da temperatura do reservatório de cola

• Diagnóstico com assistência ao operador

• Estatísticas: contagem de peças, metros de borda, tempo de funcionamento da cadeia

• Seleção da passagem: primeira ou segunda passagem de processamento

Unidades de processamento

• Fresagem de junção: duas fresas de junção com diamante, 1,8 kW cada, 12 000 rpm

• Unidade de colagem VC-S4.1: aquecimento de 3 kW, depósito de 1,5 kg, sistema de troca rápida Fastlock, rolo principal motorizado + três rolos de pressão

• Unidade de aparagem K/SEL: dois motores de alta frequência com 0,35 kW cada, 12 000 rpm, rotação de 0–15°

• Unidade de fresagem ao nível R-K: dois motores HF de 0,55 kW cada, 12 000 rpm, raio da ferramenta R2

• Arredondamento de cantos «Round X»: dois motores de alta frequência de 0,35 kW cada, 12 000 rpm, guias de precisão sem folga

• Unidade de raspagem RAS-K: raio da ferramenta R2

• Unidade de polimento SP-V: dois motores de 0,18 kW cada, 3 000 rpm

Equipamento adicional

• Troca automática Autoset T-ER2:

  • Alternância entre a primeira e a segunda passagem

  • Alteração automática da espessura da borda (por exemplo, de 0,4 mm a 2 mm)

• Sistema de pulverização de agente desmoldante/antiaderente AAR

• Unidade raspadora de cola RC-V

• Ferramentas diamantadas H=64 mm para o grupo de retificação/pré-fresagem
