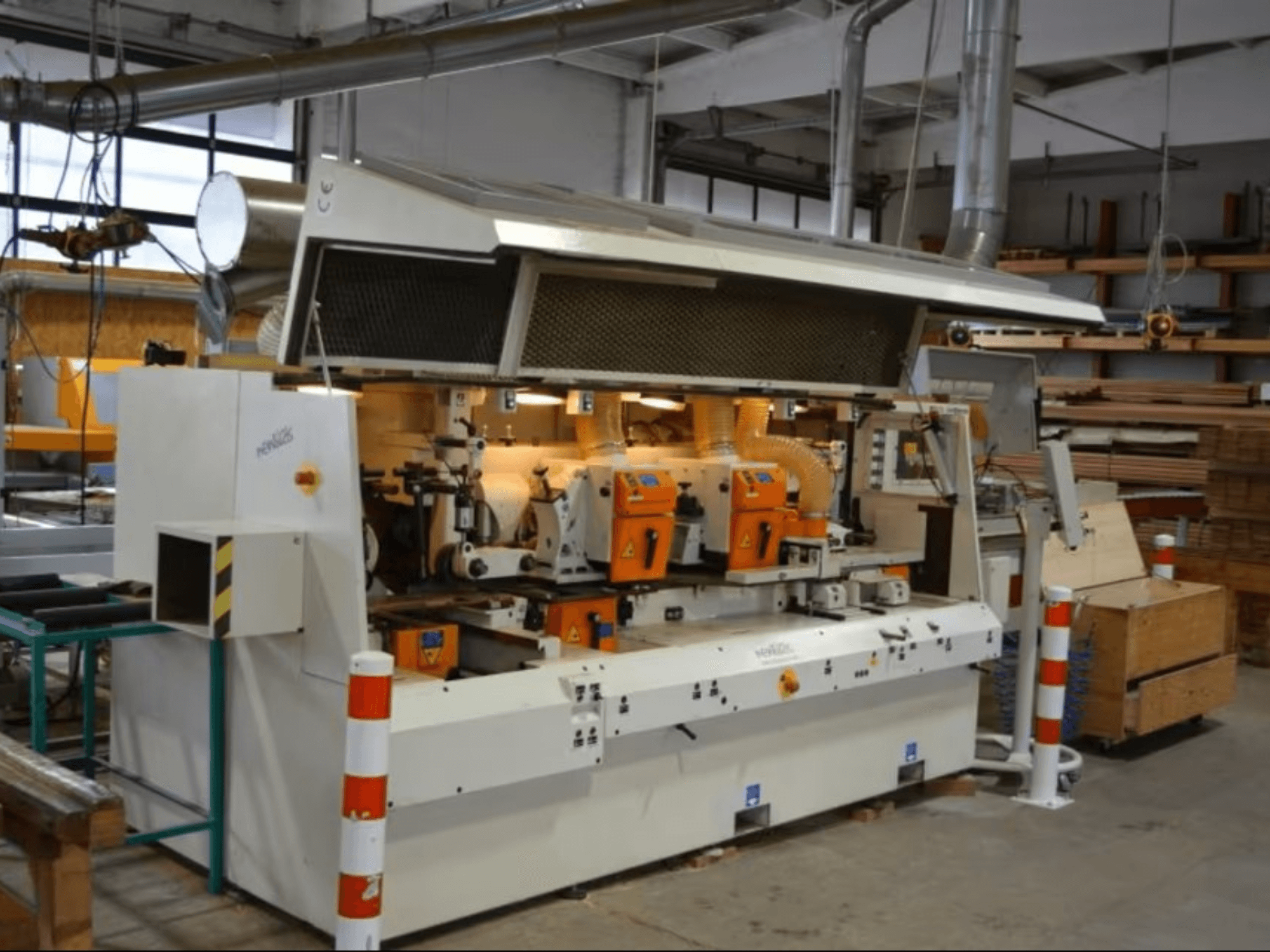

SCM - Superset NTEDE-MIL-SCM-2008-00001

• Configuração: 6 fusos + 1 fuso universal (UNIWELLE) = 7 eixos; adequado para perfilagem/corte

• Controlo: Ecrã tátil MOBILE 10

• Interface/Sistema de ferramentas: HSK 85S Powerlock; troca rápida do fuso T-SET; dispositivos de fixação rápida

• Gama de trabalho:

  • Largura de trabalho (acabado): 15-240 mm

  • Altura de trabalho (acabado): até 125 mm

  • Comprimento mínimo da peça: 450 mm

• Fusos:

  • Velocidade: 6.000 / 8.300 rpm

  • Diâmetro: 40 mm

  • Comprimento de montagem: vertical 220 mm, horizontal 250 mm

  • Ajuste axial: vertical 75 mm, horizontal 45 mm

  • Diâmetro do círculo de voo: dressadores 120-140 mm; fusos de perfil 100-200 mm

  • Profundidade de perfilagem do 2º eixo inferior com ferramenta de Ø200 mm: 15 mm

• Motores:

  • Motor de alimentação: 4 kW (controlado por inversor)

  • Eixo de aplainamento: 7,5 kW

  • Fuso vertical direito: 7,5 kW (Powerlock HSK 85)

  • Fuso vertical esquerdo: 7,5 kW (Powerlock HSK 85)

  • Fuso horizontal superior 1: 7,5 kW (aperto rápido)

  • Fuso horizontal superior 2: 7,5 kW (Powerlock HSK 85)

  • Fuso horizontal inferior: 7,5 kW (Powerlock HSK 85)

  • Fuso universal: 7,5 kW (aperto rápido)

• Sistema de alimentação:

  • Velocidade de alimentação: 6-36 m/min (via inversor)

  • Rolos de alimentação: Ø140 mm; 2 rolos 140 x 25 por eixo de alimentação

  • Rolo de alimentação motorizado na mesa de trabalho e na mesa de saída

  • Duas unidades de alimentação após os fusos superiores para reduzir a distância entre centros de 620 para 450 mm

• Mesas e guias:

  • Comprimento da mesa de alimentação: 2.500 mm

  • Gama de ajuste para a mesa de alimentação e guia de alimentação: 10 mm

• Pressões, guias e segurança:

  • Pressão horizontal antes da plaina com interrutor on/off

  • Dispositivo de pressão horizontal antes do eixo de aplainamento, comutável a partir do painel de controlo

  • Sapatas de pressão pneumática à frente dos fusos horizontais superiores

  • Sapatas de pressão à frente da proteção do fuso horizontal

  • Inserção endurecida na mesa de trabalho antes da plaina

  • Iluminação no interior da cobertura de proteção

• Lubrificação:

  • Lubrificação forçada (equipamento básico)

  • Lubrificação central manual

  • Bomba manual para lubrificação da mesa de trabalho

• Posicionamento/regulação:

  • Posicionamento horizontal eletrónico

  • Configuração/regulação eletrónica do diâmetro da ferramenta

• Extração:

  • Capacidade de extração necessária: mín. 10,443 m³/h

• Outros:

  • Interruptor on/off para a unidade de alimentação antes da plaina

Equipamento adicional

• Mangueira de extração incluída

• Suporte de montagem Powerlock incluído

• Ferramentas incluídas para fusos HSK; cabeças de corte de 240 mm instaladas em fusos horizontais

  • Nota: Nem todas as ferramentas apresentadas estão incluídas

• Documentação: catálogo de peças sobressalentes (8 catálogos completos em PDF)
