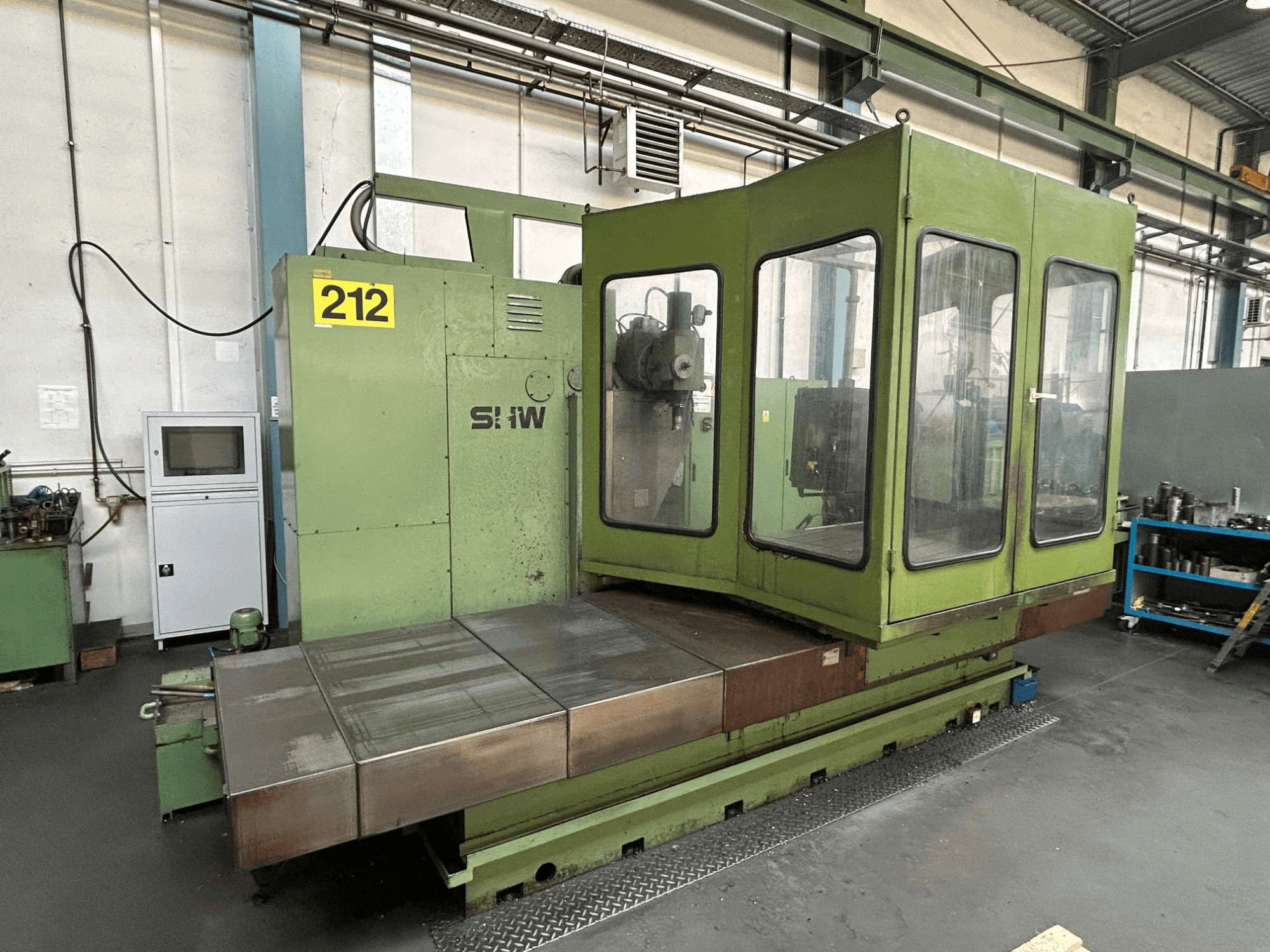

Centro de maquinação vertical SHW UF-5 em verde, vista frontal mostrando o painel de controlo, a caixa de vidro e a mesa de trabalho em metal.
Centro de maquinação vertical SHW UF-5 em verde, vista frontal mostrando o painel de controlo, a caixa de vidro e a mesa de trabalho em metal.

SHW - UF-5PL-MIL-SHW-1993-00001

18.000 €
preço gindumac
(Ex works)
obter uma cotação oficial
Visite a máquina
fazer uma contraproposta
Descarregue o PDF

Você tem outras perguntas? Contate-Nos!

sales contact

José María García

+34 601 158 008

j.garcia@gindumac.com

whatsapp
Entre em contato no WhatsApp
Mostrar na língua original

Este centro de maquinação vertical SHW UF-5 de 5 eixos foi fabricado em 1993. Tem um curso longitudinal da mesa de 1500 mm, um curso vertical da cabeça do fuso de 1000 mm e um curso longitudinal da cabeça do fuso de 750 mm. A máquina inclui uma mesa rotativa com um diâmetro de 1400 mm e uma carga máxima da mesa de aproximadamente 4000 kp. Se pretende obter capacidades de maquinagem de alta qualidade, considere a máquina SHW UF-5 que temos para venda. Contacte-nos para mais informações.

Visão Geral

  • marca: SHW
  • ano: 1993
  • MODELO: UF-5
  • tipo de aplicação: Fresagem
  • Localização: Polónia
  • tipo de máquina: Centro de maquinação vertical
  • marca da unidade de controlo: HEIDENHAIN

Informação Técnica - SHW UF-5

Unidade de Controlo

  • Marca do controlo: HEIDENHAIN
  • Modelo do controlo: TNC 355

Movimento

  • Número de eixos: 5
  • Percurso do eixo X: 1500 mm
  • Percurso do eixo Y: 1000 mm
  • Percurso do eixo Z: 750 mm

Especificação Técnica

  • Potência do fuso: 20 kW
  • Velocidade do fuso: 1800 RPM
  • Tamanho do cone: ISO 50

Informações adicionais

  • Fresa na cabeça de fresagem: 115 mm

  • Accionamentos e avanços de alimentação:

    • Accionamentos individuais (X, Y, Z)

    • Avanços infinitamente variáveis (X, Y, Z): 2-8000 mm/min

    • Deslocação rápida (X, Y, Z): 8000 mm/min

  • Acionamento do fuso de fresagem:

    • Potência de acionamento do motor DC: 20 kW

    • Gama de velocidades (infinitamente variável): 36-1800 rpm

    • Fuso horizontal e vertical

    • Cone do fuso: ISO 50

    • Diâmetro do fuso horizontal (rolamento frontal): 95 mm

  • Força de fixação da ferramenta:

    • Fuso horizontal: 16,000 N

    • Fuso vertical: 10,000 N

Equipamento adicional

  • Mesa rotativa RT 5D:

    • Prato de mesa com 7 ranhuras em T, 1 ranhura central

    • Diâmetro da mesa: Ø 1400 mm

    • Tamanho da ranhura em T: 22 H7 (DIN 650)

    • Furo central: 160 mm

    • Velocidade máxima de rotação: 2,5 min-¹

    • Carga máxima da mesa: aprox. 4000 kp

    • Peso da mesa: aprox. 2800 kg

*Pode haver diferenças entre os dados apresentados e os valores reais, o que deverá ser confirmado pelo representante de vendas.

O seu gestor de conta:

José María García

José María García é um(a) dos(as) nossos(as) especialistas no comércio de máquinas usadas e será o contacto direto para mais questões sobre a máquina. Não hesite em contactá-lo(a).

entre em contacto

Termos de Pagamento

  • Pagamento adiantado

  • Financiamento de activos
