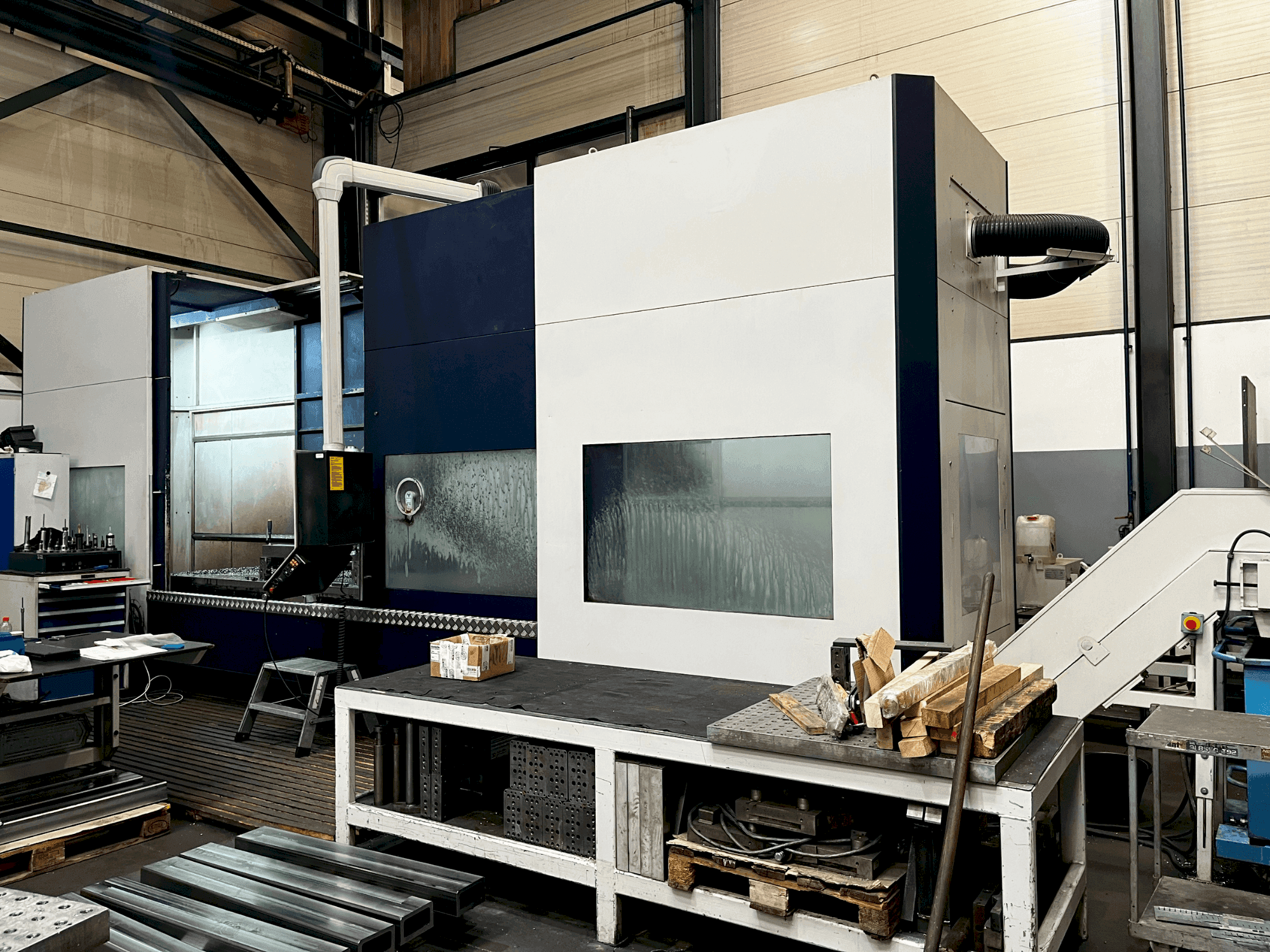

Vista Frontal  da Soraluce TA-35A  máquina

Soraluce TA-35A

Soraluce - TA-35A

2015

295.000 €

preço gindumac
(Ex works)
obter uma cotação oficial
Visite a máquina
fazer uma contraproposta
Descarregue o PDF

Você tem outras perguntas? Contate-Nos!

sales contact

José María García

+34 601 158 008

j.garcia@gindumac.com

whatsapp
Entre em contato no WhatsApp
Mostrar na língua original

Esta fresadora SORALUCE TA-35A foi fabricada em 2015 em Espanha. Está equipada com uma consola de controlo HEIDENHAIN iTNC 530 HSCI (3 eixos + spindle) com unidade remota rotativa com articulação. Inclui um ecrã plano de 19", teclado metálico com rato integrado e interface USB no painel de controlo. Velocidade do processador 0,5 ms também incluída. Torneamento por interpolação com HEIDENHAIN iTNC 530 composto por sistema CAM, pós-processador HEIDENHAIN, adaptação de software do eixo C. A máquina dispõe de volante eletrónico portátil HEIDENHAIN HR 410 com cabo em espiral de 3 m. Dispõe de uma cabeça de fresagem de indexação automática com divisão de 2,5° x 2,5° e velocidades até 4000 min-1, 28 kW, 479 Nm, incluindo refrigeração a ar/lubrificação por névoa de óleo, força de aperto da ferramenta 20.000 N, suporte da ferramenta ISO 50 - DIN 69871 A (H200), não necessário ao selecionar a cabeça de fresagem H210. Inclui uma caixa de proteção contra salpicos completa com uma altura de 2.600 mm. Composta por duas portas frontais e uma porta traseira para operar a máquina a partir da frente e da traseira. Todas as portas e paredes estão equipadas com um total de 7 janelas. O peso hidráulico é compensado por uma ação direta sobre a corrediça vertical. Contém uma mesa de máquina com 5 x ranhuras em T 22 H12 (6 x ranhuras em T para uma largura de mesa de 1000 mm) e uma ranhura de referência 22 H8, espaçamento entre ranhuras em T de 140 mm.

Visão Geral

  • marca: Soraluce
  • ano: 2015
  • MODELO: TA-35A
  • tipo de aplicação: Fresagem
  • Localização: Croácia
  • tipo de máquina: Máquina Fresadora
  • disponibilidade: Imediatamente
  • marca da unidade de controlo: HEIDENHAIN
  • ID GINDUMAC: HR-MIL-SOR-2015-00002

Informação Técnica

Dados Gerais

  • Peso da máquina: 18500 KG

Unidade de controlo

  • Marca: HEIDENHAIN
  • Modelo: iTNC 530 HSCI
  • Controlo remoto: Sim

Acionador principal

  • Número de fusos: 1
  • Gama de velocidades do fuso: 20-4000 1/MIN
  • Potência do motor do fuso: 28 kW
  • Número do eixo: 3

Movimento

  • EIXO-X Movimento: 3500 mm
  • EIXO-Y Movimento: 1250 mm
  • EIXO-Z Movimento: 1200 mm

Mesa

  • Comprimento exterior: 2700 mm
  • Largura exterior: 1000 mm
  • Número de tslots: 6 x 22 H12

Informações adicionais

    Benefícios da máquina

    • Benefícios técnicos da máquina:
      • - Ranhuras em t 6 x 22 h12 // ranhura de referência 1 x 22 // h8 distância entre ranhuras em t 140 mm
      • - Suporte de ferramentas (opção) iso 50, din 69871 ad
      • - Gama de avanços: eixos x, y, z 10 - 10000 mm/min // máx. Velocidade de avanço: eixo x-, y-, z 25000 mm/min // máx. Força de alimentação: eixo x-, y-, z 10000 n // aceleração média 2 m/s2
      • - Controlo heidenhain itnc 530 hsci (3 eixos + spindle), incluindo ecrã plano de 19", teclado metálico com rato integrado e interface usb no painel de controlo. Velocidade do processador 0. 5 ms incluindo heidenhain smart. Nc // botoeira rotativa com junta // binário 479 nm
      • - Torneamento por interpolação com heidenhain itnc 530 composto por sistema de cames, pós-processador heidenhain, adaptação de software eixo c (fuso)
      • - Volante eletrónico portátil heidenhain hr 410 com cabo em espiral de 3 m
      • - Cabeça de fresagem de indexação automática com divisão de 2,5° x 2,5° e velocidades até 4000 min-1, 28 kw, 479 nm, incluindo refrigeração a ar/lubrificação por névoa de óleo, força de aperto da ferramenta 20. 000 n, suporte da ferramenta iso 50 - din 69871 a (h200), não necessário ao selecionar a cabeça de fresagem h210.
      • - Sistema de arrefecimento do lubrificante de arrefecimento externo (kv 1 / standard) com um volume de depósito de 250 l, pressão de saída de 5 bar, débito de saída de 50 l/min, sistema de filtragem da câmara com microventilador e escumador de correia de óleo com temporizadores integrados, saída na cabeça de fresagem através do anel de duche (d9)
      • - Conjunto completo de fixadores (parafusos de ancoragem curtos).
      • - Teleserviço (tel10): diagnóstico remoto através de software de controlo remoto (internet) ou através de software/router vpn (internet).
    • Benefícios qualitativos da máquina:
      • - Compensação hidráulica do peso que actua diretamente sobre a corrediça vertical.
      • - Armário completo de proteção contra salpicos com uma altura de 2. 600 mm. Composto por duas portas frontais e uma porta traseira para a operação da máquina a partir da frente e da traseira. Todas as portas e paredes estão equipadas com um total de 7 janelas.
      • - Orientação do fuso e corte de roscas sem mandril de compensação.
      • - Motores de acionamento de corrente alternada heidenhain em todos os eixos com tecnologia de acionamento digital.
      • - Sistema de guia linear de rolos ina rue45-e-l em todos os eixos // lubrificação centralizada automática com monitorização da pressão e do tempo para todos os eixos e componentes de movimento // acionamento por fuso de esferas (it5) em todos os eixos // sistema de medição linear direto da heidenhain em todos os eixos.
      • - Tampas telescópicas para as guias do eixo x.
      • - Equipamento elétrico da siemens.
      • - Sistema hidráulico da vickers.
      • - Iluminação do espaço de trabalho (segundo ossberger).
      • - Pintura ral 5011 (azul aço), ral 7035 (cinzento claro)

    Informações adicionais

    • - 2 conjuntos de documentação (1 x papel e 1 x CD-Rom) // Modelo 3D da máquina em formato .step ou .iges.

*Pode haver diferenças entre os dados apresentados e os valores reais, o que deverá ser confirmado pelo representante de vendas.
