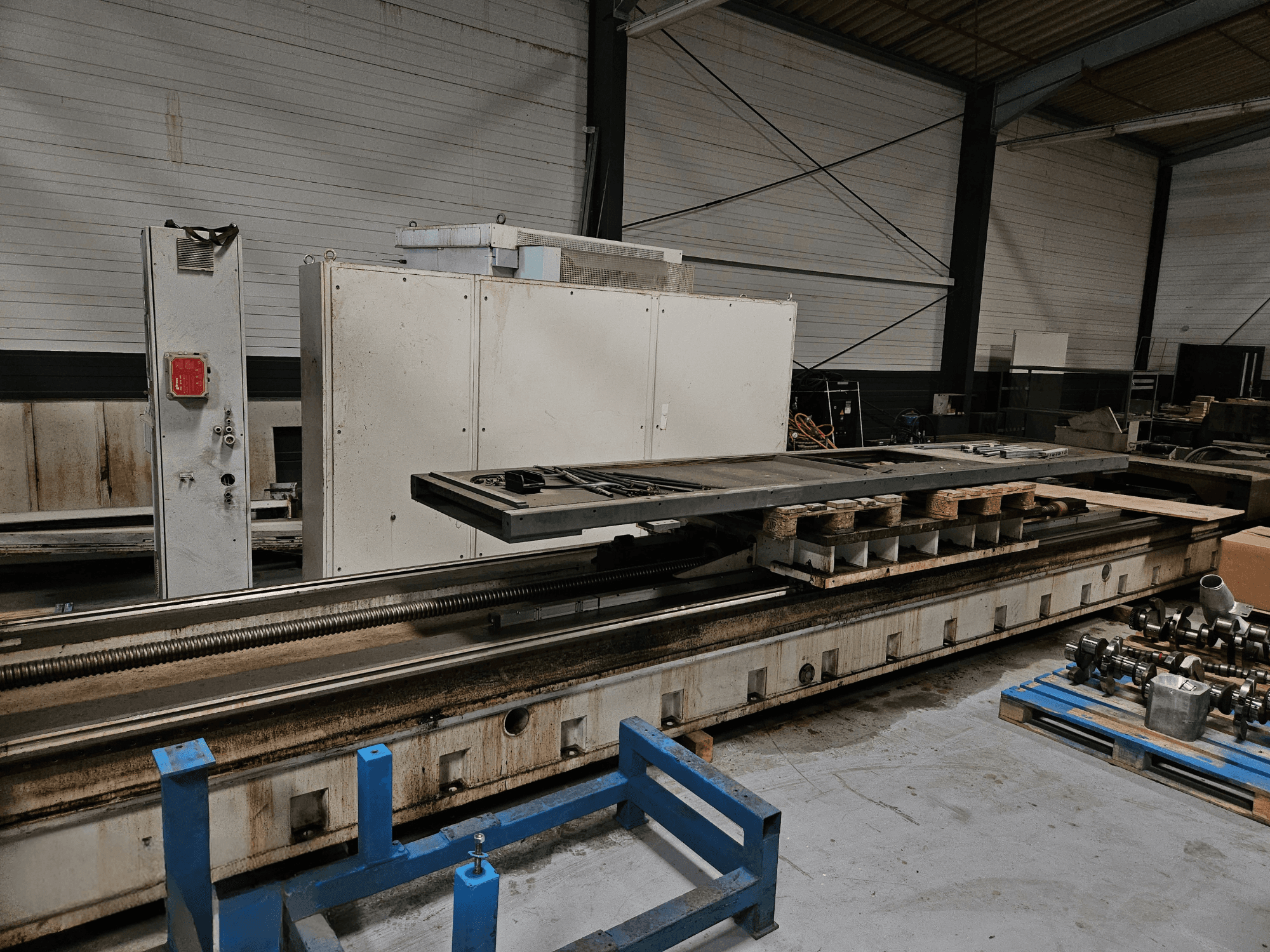

Esta máquina de fresagem de 5 eixos SHW UFZ 6L tipo cama foi fabricada em 2008. Apresenta um impressionante curso do eixo X de 6000 mm, curso do eixo Y de 2100 mm e curso do eixo Z de 1600 mm. A máquina inclui um trocador de ferramentas automático com capacidade para 150 ferramentas e uma superfície de placa de fixação robusta de 3600 x 3750 mm. Se pretende obter capacidades de fresagem de alta qualidade, considere a máquina SHW UFZ 6L que temos para venda. Contacte-nos para mais informações.
Visão Geral
- marca: SHW
- ano: 2008
- MODELO: UFZ 6L
- tipo de aplicação: Fresagem
- Localização: Alemanha
- tipo de máquina: Fresadora de bancada
- marca da unidade de controlo:
Informação Técnica - SHW UFZ 6L
Dimensões
- Altura da máquina: 6450 mm
- Comprimento da máquina: 12500 mm
- Peso da máquina: 34000 kg
- Largura da máquina: 11000 mm
Movimento
- Número de eixos: 5
- Percurso do eixo X: 6000 mm
- Percurso do eixo Y: 2100 mm
- Percurso do eixo Z: 1600 mm
Especificação Técnica
- Peso máximo da ferramenta: 25 kg
- Velocidade do fuso: 4000 RPM
- Tamanho do cone: SK 40
Informações adicionais
Curso do eixo W: 1500 mm
Accionamentos digitais de alimentação
Eixo X: 2-20000 mm/min
Eixo Y: 2-24000 mm/min
Eixo Z: 2-24000 mm/min
Deslocação rápida
Eixo X: 20000 mm/min
Eixo Y: 24000 mm/min
Eixo Z: 24000 mm/min
Eixo
Cabeça: Cabeça de fresagem universal automática
Motor do fuso principal: Siemens 1PH7 167
Caixa de velocidades: ZF 2K300 / SEW FF37 / FA47 B / KA Z37
Repetibilidade: ±0,002 mm
Trocador de ferramentas
Tipo: Automático
Capacidade: 150 ferramentas
Comprimento máximo da ferramenta: 400 mm
Peso máximo da ferramenta: 25 kg
Cone da ferramenta: SK50 DIN 69871
Estação: Estação de recolha
Mesa/placas
Superfície da placa de fixação: 3600 x 3750 mm
Eletrónica e controlo
Painel de controlo: CNC integrado na plataforma de trabalho
Servo-motores: Série Siemens 1FT6
Accionamentos/reguladores: Indramat ECOdrive 3
Sistemas de medição: Heidenhain LS 186C / LB 382C / ROD 480 / ROQ 425
Interruptor de pressão eletrónico: ifm PN 5, PN 7
Alimentação eléctrica
Tensão: 400 V, trifásico, 50 Hz
Ligação eléctrica: aprox. 80 kVA
Fusível principal: 160 A (sopro lento)
Secção transversal do condutor: 70 mm².
Pneumática e hidráulica
Pressão: 4-6 bar
Ligação: G1/4
Consumo de ar: aprox. 320-400 l
Terminal de válvulas: Festo CP10+
Sistema hidráulico: Bosch com acumulador de 1 x 50 l
Equipamento adicional
Unidade de mesa rotativa CNC: Demmeler DRTN
Superfície da mesa: 2000 x 1800 mm
Velocidade máxima de rotação: 4 min^-1
Monitorização de colisões: Brankamp Typ CMS (1 canal)
Travão de segurança: Mayr Typ 891...
Unidade de arrefecimento: Schimpke DK 38 V / BKW SK 250D
Filtro do líquido de refrigeração: Knoll KF110/1100
Filtro de óleo: ARGO D 062-156
Transportador de aparas: Richter SP 250/63 (x2)
Sistema de medição: m&h 20.10 Set Multi SK50 / m&h 35.10 TS plug
Lubrificação: Automática
Caixa da máquina: 3 lados
*Pode haver diferenças entre os dados apresentados e os valores reais, o que deverá ser confirmado pelo representante de vendas.
