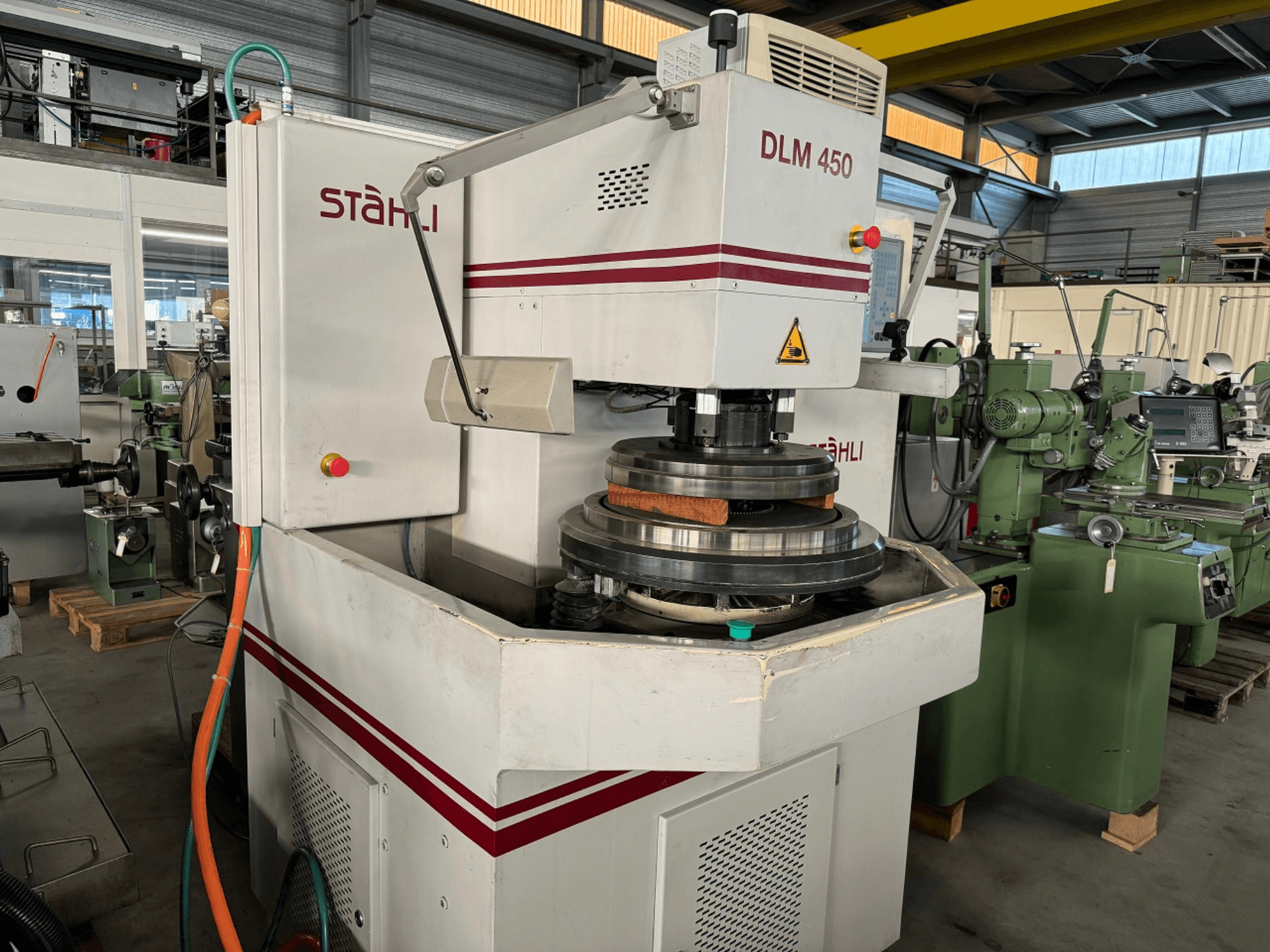

STAEHLI - DLM 450CH-GRI-STA-2006-00001

- Tensão / Frequência: 400 V / 50 Hz

- Corrente máxima: 50 A

- Consumo de energia: 26 kW

- N.º do esquema de ligações: S-2816

- Peso da máquina: 2100 kg (placa de identificação) / Peso líquido: 1900 kg

- Dimensões: 1200 × 1650 × 2050 mm

- Diâmetro do disco de lapidação: Ø 450 mm

- Velocidade do disco de lapidação: 0–110 rpm

- Potência máxima de acionamento do disco de lapidação: 2 kW

- Carga máxima no disco de lapidação superior: 20 daN

- Velocidade do acionamento interno: 0–115 rpm

- Potência máxima do acionamento interno: 0,5 kW

- Motores de acionamento do disco de lapidação (motor de corrente contínua): tensão do indutor 260 V, tensão do campo 340 V, velocidade 3110 rpm, potência 2 kW, ventilação forçada 220 V (50/60 Hz)

- Motor de acionamento interno: motor de corrente contínua de variação contínua, tensão do induzido 260 V, tensão do campo 340 V, velocidade 3110 rpm, potência 0,5 kW, ventilação forçada 220 V (50/60 Hz)

- Motor de movimento vertical: motor de passo, 50 passos/seg, binário 1 100 Nm

- Ajuste da coroa dentada: motor de travão CA (2 posições), 380 V / 50 Hz, velocidade 700–1400 rpm, potência 0,25/0,37 kW, travão CC 24 V (16 Nm)

- Conversor de potência: Entrada 380 V / 50 Hz, tensão do induzido 270 V, tensão do campo 340 V

- Relações de transmissão do engrenagem sem-fim: Acionamento interno i = 1 : 30, sistema inferior i = 1 : 15,5, sistema superior i = 1 : 15,5

- Pressão de ar comprimido de funcionamento: 6–7 bar

- Bomba de fluido de lapidação: 380 V / 50 Hz, velocidade 2600 rpm, caudal 57 l/min, classe de proteção IP 44

- Dispositivo de controlo e medição: Intervalo de medição de ±3 a ±11 000 mm (referência manual Millitron)

- Sensor indutivo: Intervalo de medição ±2 mm

- Dispositivo de ajuste do valor de referência: Ecrã de 4 dígitos

- Painel de controlo / sistema: Siemens SIMATIC Panel PC

- Processador do sistema de controlo: Processador Intel Celeron M a 1,50 GHz

- Memória do sistema: 1 562 624 KB (memória externa), 640 KB (memória do sistema), 384 KB (Shadow RAM), 1 024 KB (Cache RAM)

- Capacidade do disco rígido: 40 021 MB (Disco rígido 2)

- BIOS / Data do sistema: PhoenixBIOS, data da BIOS 28/03/06

- Sistema operativo: Microsoft Windows XP Professional / Consola de Recuperação do Microsoft Windows
