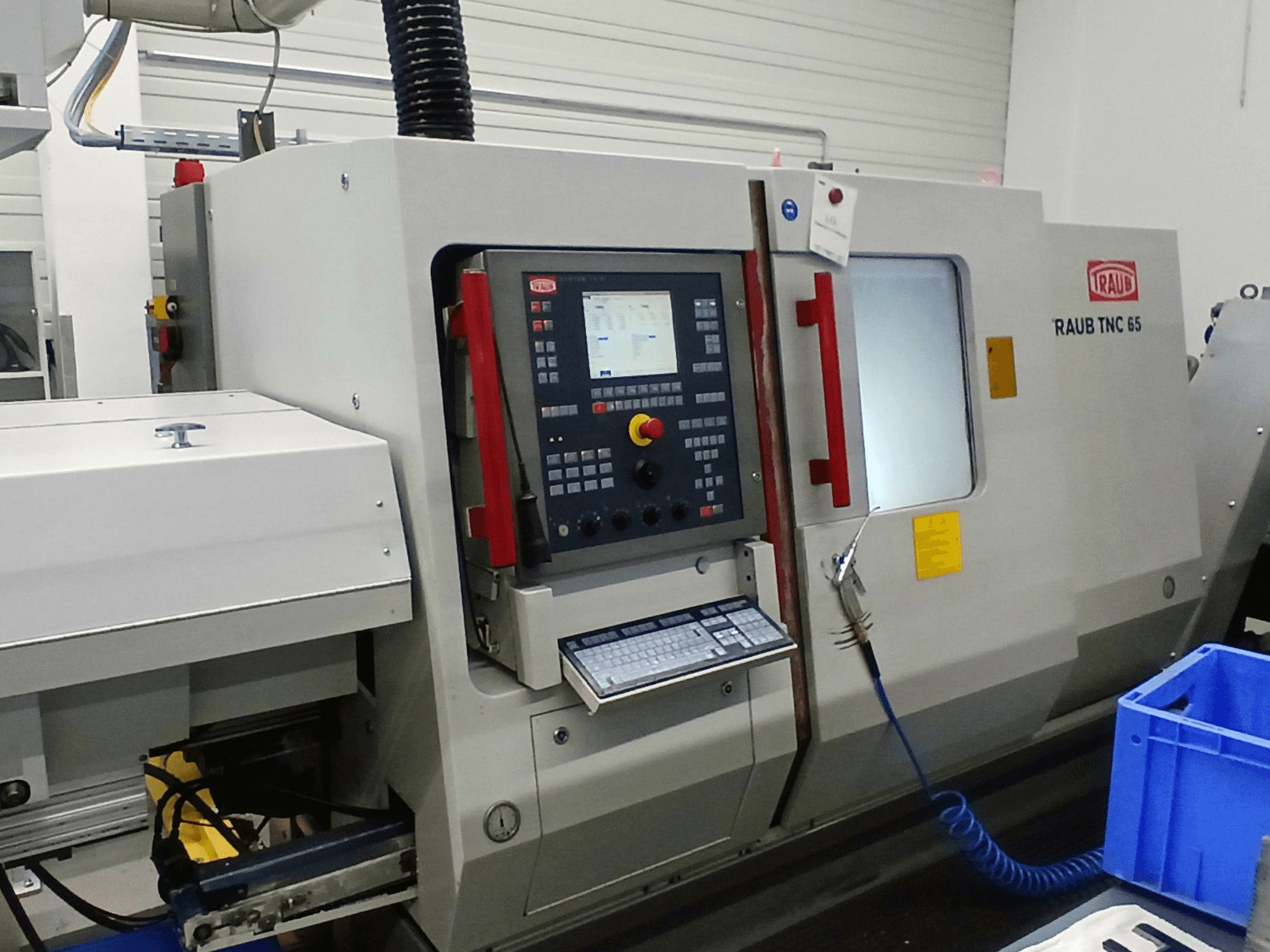

TRAUB - TNC 65 DGYDE-TUR-TRA-2009-00002

- Sistema de controlo: TX8i com processador RISC de alto desempenho de 64 bits e processador PLC adicional de alto desempenho, PC integrado
- Comando TX8i com ecrã plano a cores TFT e volante eletrónico
- Transformador multi-faixa para 460V / 400V / 380V / 220V / 200V, 50 Hz
- Tensão de funcionamento da máquina: 400V 50 Hz
- Tensão de funcionamento dos acessórios: 230V 50 Hz
- Tensão de controlo: 24V DC
- Concebida para a maquinagem de metais e plásticos com aresta de corte definida
- Comprimento máximo de torneamento: 450 mm
- Furo do fuso principal: 65 mm
- Orifício de passagem do fuso: 65 mm
- Diâmetro máximo de aperto consoante o sistema de pinças: 60 mm
- Diâmetro do rolamento frontal: 66 mm
- Pinça standard: DIN 6343
- Diâmetro máximo de aperto: 65 mm
- Binário do fuso principal: 230 Nm
- Controlo numérico do eixo C do fuso principal
- Velocidade de avanço/deslocação rápida do eixo X: 7,5 m/min
- Força de alimentação do eixo X a 100% do ciclo de trabalho: 5000 N
- Parafuso de esferas do eixo X: 32×5 mm
- Velocidade de avanço/deslocação rápida do eixo Z: 10 m/min
- Força de alimentação do eixo Z a 100% do ciclo de trabalho: 8000 N
- Parafuso de esferas do eixo Z: 32×10 mm
- Velocidade de avanço/deslocação rápida do eixo Y: 3 m/min
- Curso do eixo Y: ±35 mm
- Força de alimentação do eixo Y a 100% do ciclo de trabalho: 8000 N
- Parafuso de esferas do eixo Y: 25×5 mm
- Estações de ferramentas: 10 (14 opcionais)
- Tamanho do suporte da ferramenta: Ø30×55 mm
- Tamanho do porta-ferramentas alternativo: Ø25×48 mm
- Tamanho da haste da ferramenta: 20×20 mm
- Tamanho alternativo da haste da ferramenta: 16×16 mm
- Velocidade máxima do contra-fuso: 4000 rpm
- Diâmetro máximo de aperto do contra-eixo: 65 mm
- Potência do contra-eixo: 11 kW
- Gama de potência constante do contra-eixo: 1:8
- Binário do contra-eixo: 210 Nm
- Velocidade de deslocação/alimentação rápida do contra-eixo: 10 m/min
- Curso do contra-fuso: 520 mm
- Força de avanço do contra-fuso a 100% do ciclo de trabalho: 6000 N
- Parafuso de esferas do contra-eixo: 32×20 mm
- Eixo C do contra-eixo com controlo síncrono de velocidade
- Torre de acionamento da ferramenta 1: 3,1 kW, 4000 rpm
- Torre de acionamento da ferramenta 2: 3,1 kW, 4000 rpm
- Monitorização da ferramenta TX8i com controlo do desgaste e da quebra através da monitorização do motor do eixo
- Corte de roscas sem mandril de compensação
- Software TRAUB Polyform para programação de fresagem com eixo C (frontal, longitudinal, superfície cilíndrica)
- Preparação da ligação de rede Ethernet com interface RJ45
- Software do contra-fuso do eixo Z/V com posição final definida (transferência de face)
- Pressão do sistema hidráulico: 70 bar
- Capacidade do depósito hidráulico: 70 l
- Pressão da bomba de refrigeração: 12 bar
- Capacidade do depósito de líquido de refrigeração com transportador de aparas: 435 l
- Carga eléctrica ligada: 39 kW
- Peso da máquina com contra-fuso e armário elétrico: 5200 kg
- Nível de ruído: 73 dB(A)
- Temperatura ambiente admissível: 5-40 °C
- Humidade relativa máxima a 40 °C: 50 %
- Área de trabalho da secção da torre: 450 mm
- Área de trabalho do contra-eixo: 520 mm
- Área de trabalho total: 728 mm
- Distância mínima F ao contorno do contra-eixo: 127 mm

- A máquina tem um eixo Y na torre 1, mas não na torre 2

Equipamento adicional

- Dispositivo de descarga de peças com pinça na torre 2
- Transportador de aparas com correia articulada, altura de descarga 1200 mm
- Sistema de refrigeração de alta pressão com níveis de pressão programáveis 20 / 5 bar
- Preparação para sistema de extração e filtragem, ligação Ø200 mm, tomada 400V
- Preparação de interface de alimentação de barras DNH 61
