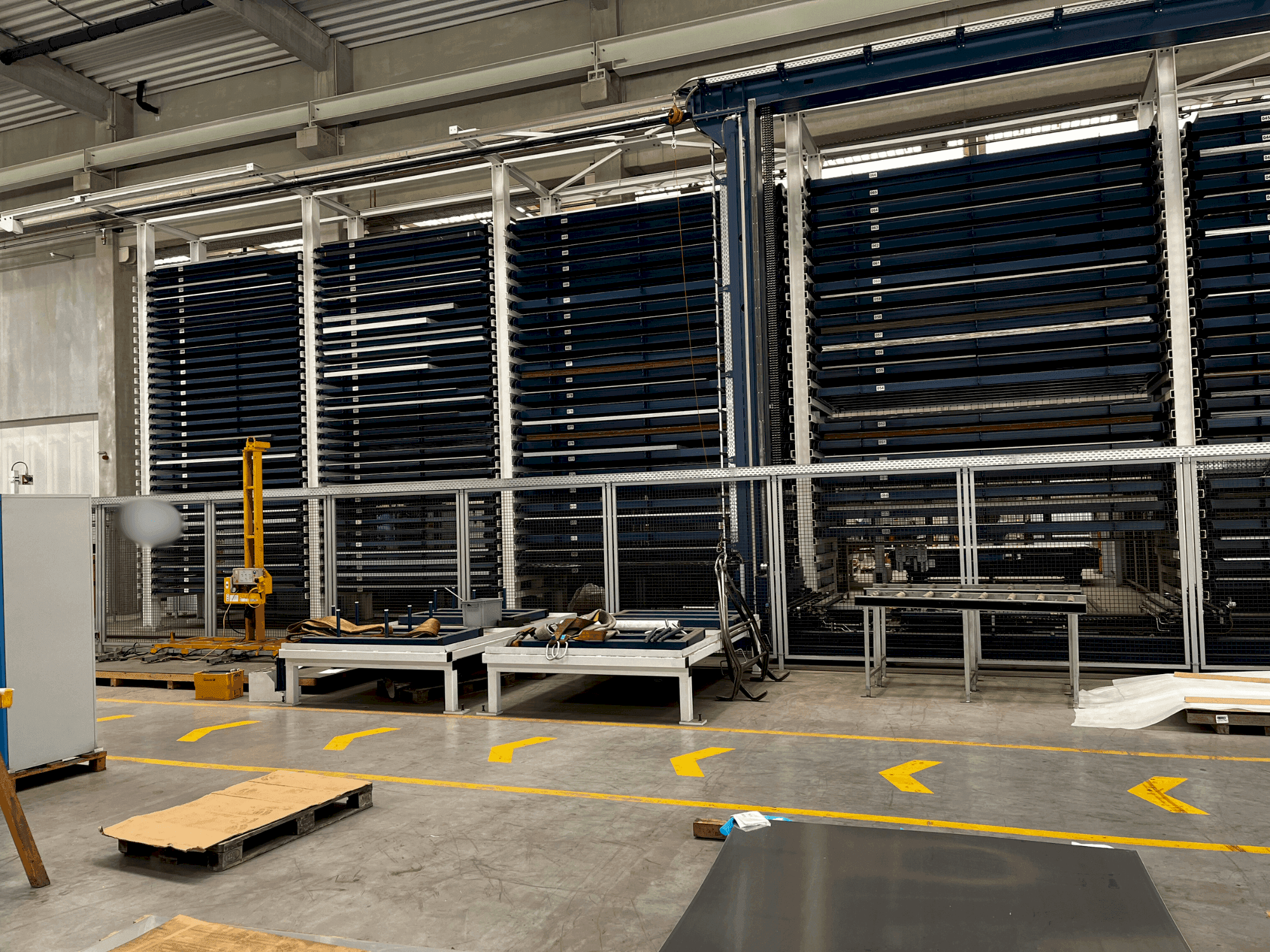

TRUMPF - STOPADE-OTH-TRU-2019-00001

Benefícios da máquina

Benefícios qualitativos da máquina

• Configuração dos blocos de prateleiras 6 x blocos de prateleiras, dispostos em filas simples (0 + 6) 1 x blocos de prateleiras sf, dispostos em filas simples (0 + 1) 3 x blocos de prateleiras xf, dispostos em filas simples (0 + 3) 2 x blocos de prateleiras gf, dispostos em filas simples (0 + 2)
• Mesa elevatória em tesoura batentes encaixáveis para canto de coordenadas comuns bloqueio pneumático do carro 3 x bloqueios pneumáticos para paletes altura do bordo superior da palete: aprox. 1. 200 mm
• Requisitos de montagem: pelo menos 200 mm de espaço livre para a montagem ou pelo menos 500 mm de espaço livre com uma grua a passar por cima.
• Opções de carregamento versáteis para processos manuais e automatizados.

Benefícios técnicos da máquina

• Carga útil por palete:sf/xf: máx. 5. 000 kg gf: máx. 3. 000 kg
• Área útil da palete:sf: máx. 6. 096 x 2. 032 mm xf: máx. 4. 064 x 2. 032 mm gf: máx. 3. 050 x 1. 525 mm
• Altura de carga por palete:sf: máx. 55 mm xf/gf: máx. 90 mm
• Número bruto de posições de armazenamento:sf: 24 pcs xf: 72 pçs gf: 64 unidades
• Número líquido de posições de armazenagem (altura de carga 1):sf: 21 pçs xf: 69 pçs gf: 64 pcs
• Curso longitudinal: 100 m/min
• Guincho: 23 m/min
• Tração: 20 m/min
• Estação 2 de carregamento manual trulaser 6030, lado comprido sf/xf carro de transporte com altura fixa bloqueio pneumático do carrinho 2 x bloqueios pneumáticos de paletes altura do bordo superior da palete: aprox. 900 mm máx. Altura de carga sf: 55 mm máx. Altura de carga xf: 90 mm 8 m de carril acima do chão
• Estação 3 de carregamento trumatic 7000 sheetmaster ligação, longitudinal xf/gf carro de transporte com altura fixa bloqueio pneumático do carrinho 2 x bloqueios pneumáticos de paletes altura do bordo superior da palete: aprox. 850 mm máx. Altura de carga xf: 90 mm máx. Altura de carga gf: 90 mm 10 m de via acima do solo
