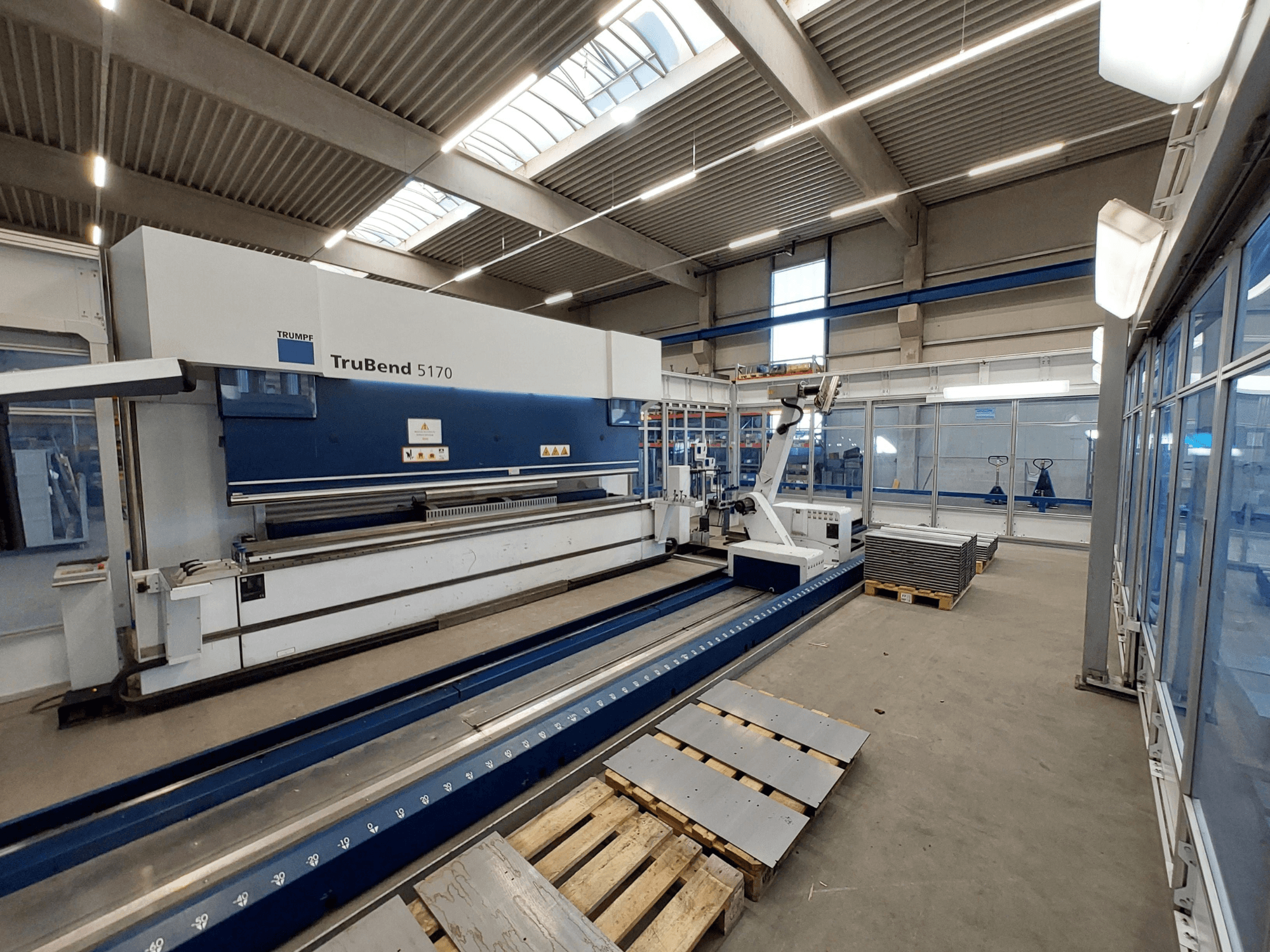

TRUMPF - TRUBEND CELL 5000 with TRUMPF TruBend 5170 and Bend Master 60DE-BEN-TRU-2017-00001

- Modelo de prensa dobradeira: TruBend 5170 (Versão alargada)

- Força máxima de prensagem da prensa dobradeira: 1700 kN

- Pressão máxima de trabalho da prensa dobradeira: 340 bar

- Comprimento do curso da prensa dobradeira: 445 mm

- Tensão / Frequência da quinadora: 400 V / 50 Hz

- Carga ligada à prensa: 29 kVA

- Tensão de controlo da prensa dobradeira: 24 V

- Modelo do robô: BendMaster 60

- Carga ligada do robô: 17 kVA

- Peso do robô: 2600 kg

- Tensão / Frequência do robô: 400 V / 50 Hz

- Sistema de controlo: TRUMPF TASC 6000 (programação gráfica da oficina, capacidade de rede)

- Equipamento incluído: Prensa dobradeira de versão alargada, BendMaster 60, manuseamento automatizado de material / pinças, vedações e caixas de segurança

TRUMPF BENDMASTER 60

- Horas de trabalho: 56.582 h (A partir de 14.05.2025)

- Capacidade de carga: 60 kg (peça de chapa metálica mais pinça)

- Capacidade de chapa metálica: Até 40 kg

- Tensão de alimentação: 400 V (3~ Fase)

- Frequência: 50 Hz

- Carga ligada: 14 kVA

- Tensão de controlo: 24 V

- Máx. Classificação do fusível: 32 A

- Sistema de eixos do manipulador: Sistema de sensores de 6 eixos

- Calha do piso: Calha de solo alargada até 10 m

- Unidade de controlo: Controlo TRUMPF baseado em PC com terminal (monitor, rato, teclado)

- Caraterísticas de manuseio de material: Sensor de folha de reconhecimento de contorno, sensor de deteção de folha dupla, união rotativa para troca rápida de pinças sem ferramentas, acoplamento de pinças no BendMaster

- Equipamento de vácuo/garras incluído: 3 pinças de vácuo modulares sem unidade de separação, 1 pinça mecânica com eixo rotativo (incluindo 3 conjuntos de maxilas adicionais)

- Estação de alimentação: 1 estação de extração de folhas com eixo linear

- Acessórios periféricos: 1 consola de troca de pinças (máx. 4), 1 íman móvel de ventilação, vedação de segurança com porta de acesso
