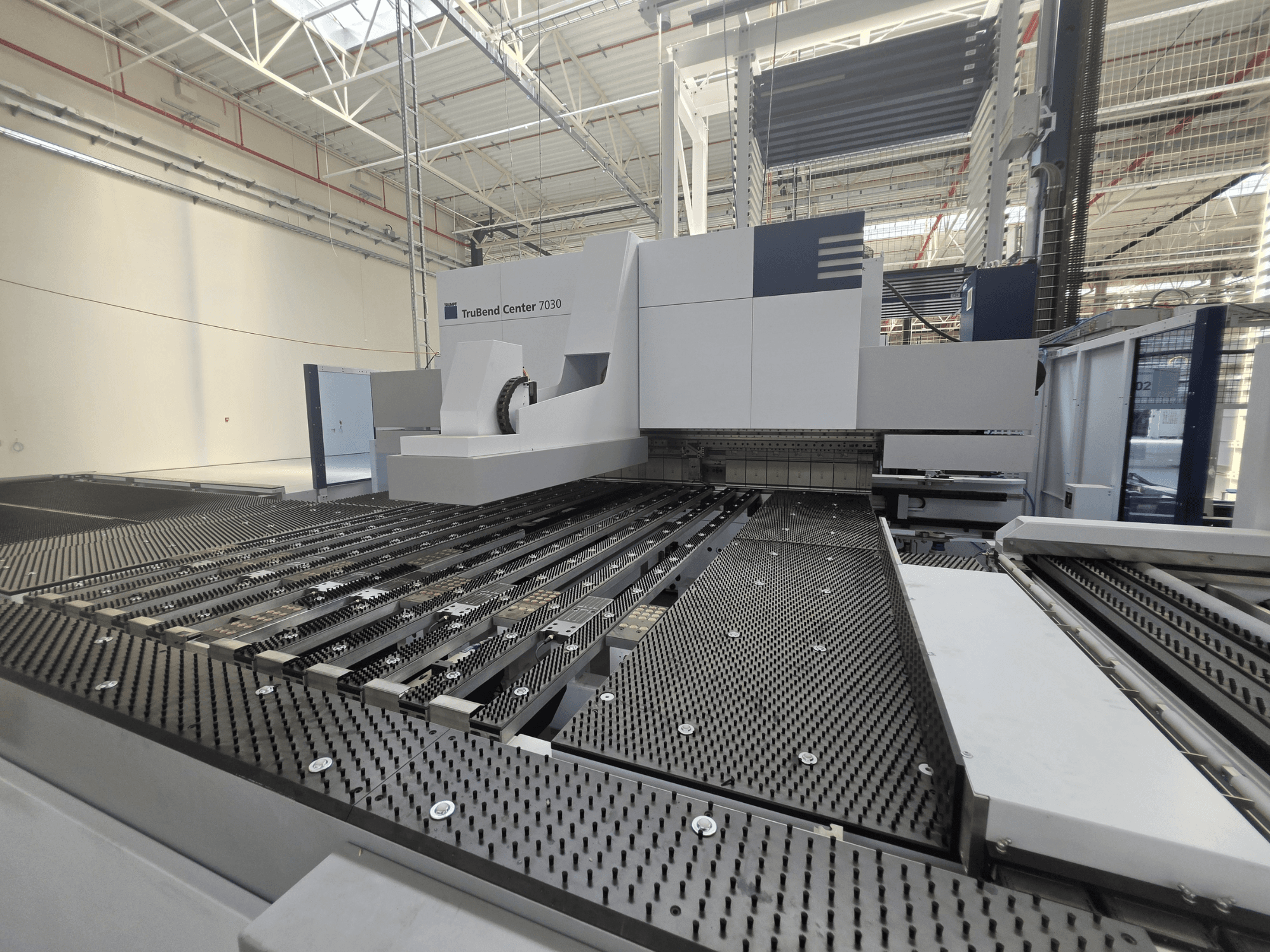

TRUMPF - TruBend Center 7030 (B34)PL-OTH-TRU-2022-00002

• Capacidades

  • Comprimento máximo da aresta de dobragem: 3 123 mm

  • Comprimento mínimo da aresta de dobragem: 200 mm

  • Largura mínima de dobragem com suporte padrão: 145 mm

  • Largura mínima de dobra com ferramentas ENW: 40 mm

  • Altura máxima da caixa: 220 mm

  • Força de fixação do suporte: 101 t

  • Espessura do material: mín. 0,4 mm; máx. aço estrutural 3,0 mm; máx. aço inoxidável 2,2 mm; máx. alumínio 4,0 mm

• Construção da máquina: Estrutura de aço soldada; sistema de dobragem: Acionamento por cunha; abaulamento: Incluído, ajustável através do controlo da máquina

• Manipulação e posicionamento

  • Manipulador de peças de 2 eixos com ventosas (curso no eixo X: 2 653 mm; curso: 100 mm; 12 módulos de sucção)

  • Batente traseiro de 5 eixos; manipulador rotativo; batente dianteiro; pinças de carregamento

  • Posicionamento e rotação automáticos das peças

• Velocidades

  • Deslocamento rápido no eixo Y: 250 mm/s

  • Velocidade do batente dianteiro: 3 000 mm/s

  • Velocidade do manipulador de peças: 3 000 mm/s

  • Velocidade do manipulador rotativo: até 3 rev/s

  • Velocidade de dobragem do ToolMaster: 2 400 mm/s

• Precisão de posicionamento

  • Eixo Y: 0,10 mm; Eixo X: 0,05 mm; Eixo R: 0,05 mm

• Controlo CNC

  • Ecrã tátil de 21,5 polegadas; SO: Windows 7 Ultimate de 64 bits

  • Teclado e rato; USB; rede RJ45; Ethernet 10/100 Mbit/s

  • Assistência técnica via Internet / diagnóstico remoto

• Medição do ângulo de curvatura

  • Assistência ótica ao ângulo de curvatura; câmara integrada; comparação gráfica entre o ângulo programado e o ângulo real

  • Comprimento mínimo da peça para medição do ângulo: 10 mm

• Equipamento de segurança

  • Certificação CE; portas de segurança rotativas; barreiras de luz de segurança; proteção de acesso à área de trabalho

  • Pedal com função de ativação; paragem de emergência

• Dados elétricos: 80 kVA

Equipamento adicional

• Sistema automático de carga/descarga com interface de armazenamento

  • Separação, alimentação e transferência automáticas de peças em bruto; descarga automática de peças acabadas

  • Transportador de correia para peças acabadas; tamanho máximo das peças em bruto: 3 048 x 1 500 mm

  • Interface de armazenamento incluída

  • Carrinho de carregamento: Não incluído; Conjunto de calhas: Não incluído

• Ferramentas e sistemas de ferramentas

  • ToolMaster Bend: posicionamento e configuração automáticos das ferramentas de fixação; posicionamento automático de suportes padrão, Pick&Place e curvos

  • Ferramentas incluídas: 16 ferramentas de fixação padrão (160 mm cada); 6 ferramentas de fixação Pick&Place; segmentos Pick&Place de 10/15/20/40 mm; ferramenta de fixação de cantos (199 mm); ferramentas de dobragem OBW90 e UBW90

  • Equipamento ENW: função ENW para inclinar ferramentas de fixação; ferramenta ENW110-40 (comprimento 3 123 mm; profundidade 40 mm); largura mínima de dobragem com ferramentas ENW 40 mm

• Módulos adicionais de manuseamento de peças

  • 12 módulos de vácuo de três superfícies (sucção superior/inferior/frontal)

  • 6 módulos magnéticos; 4 módulos magnéticos de duas superfícies

  • Os módulos de vácuo e magnéticos podem ser utilizados em conjunto

• Software e captura de dados

  • Licença flutuante TecZone Fold: programação automática a partir de dados 2D/3D, geração automática de programas de dobragem, simulação 3D, verificação de colisões, modificação manual

  • Leitor sem fios de códigos 2D com Bluetooth: leitura de códigos de barras e DataMatrix; carregamento automático do programa de produção
