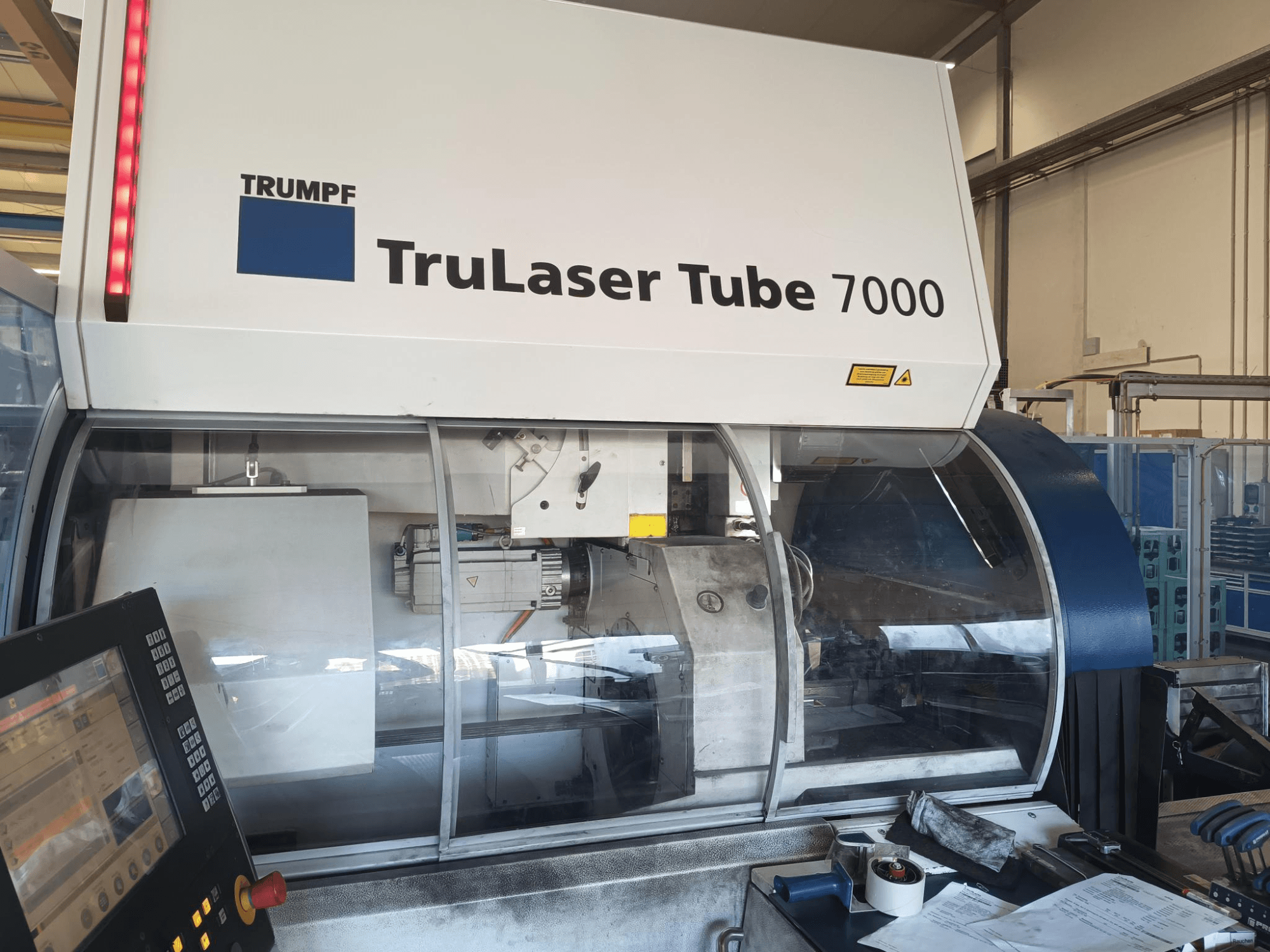

TRUMPF - TruLaser Tube 7000 KT02DE-CUT-TRU-2010-00003

• Diâmetro circular: 200 mm

• Estação de rejeição: 3 m com mesa de escovas

• Bandeja de rejeição

• Alcance de trabalho no eixo X do tubo: 6500 mm

• Diâmetro do círculo exterior: 254 mm (atualizado em relação aos 200 mm padrão)

• Estação de descarga: 3 m com mesa de escovas, descarga frontal

• Tipo de laser: Laser de CO₂ TruFlow 3600, incluindo LensLine (atualização com custo adicional em relação ao TruFlow 2000 padrão)

• Controlo: Sinumerik 840D, Teleservice

• Software/funcionalidades de série: NitroLine, FocusLine, SprintLine, controlo da potência do laser, pressão do gás de corte programável, reentrada no programa, desligamento automático, iluminação da área de trabalho, função de registo do laser, unidade de arrefecimento do laser

• Laser: Laser de CO₂ TruFlow 2000

• Unidade de arrefecimento do laser

• Cabeça de corte: Cabeça de corte com lente com distância focal de 155 mm, ControlLine

• Unidade de controlo: 84D

• Conectividade/transferência de dados: Ligação de rede RJ-45, ligação USB; ligação de rede incl. instalação

• Segurança: Marcação CE, barreiras de luz multifeixe, extrator de poeiras compacto de 1500 Nm³/h, cabina de proteção com painéis de Makrolon

• Temperatura ambiente de funcionamento: Até 43 °C

• Tipo de instalação: Configuração especial de instalação da máquina

Equipamento adicional

• Acessórios:

  • Caixa de peças sobressalentes para cabeças de corte

  • 1 kit de controlo remoto

  • Conjunto de garras de fixação Ø 16 / 200 mm

  • Trilhos-guia em forma de U para a estação de rejeição com diâmetro interno = 200 mm

• Automação:

  • Unidade de carregamento: LoadMaster Tube 6,5 m com suporte para feixes, 2 pinças, capacidade para diâmetro exterior de 254 mm, design anti-riscos para 6 m, linha de transporte giratória, pinça adicional D = 254 mm

  • Opções para o LoadMaster Tube de 6 m:

    • Diâmetro circular de 250 mm

    • Suporte de correia mais curto

    • Secção de transporte giratória

    • Pinça adicional Ø 200 mm

    • Pinça adicional Ø 250 mm

• Equipamento especial:

  • Estação de rejeição flexível de 4,5 m (protótipo) em vez da estação de rejeição de 3 m, sem mesa de escovas

  • Instalação especial para estação de rejeição flexível

  • LoadMaster (versão de série 103)

  • Instalação 100 mm mais alta (possibilidade de utilização de contentor de rede metálica), decisão a tomar após aceitação

• Serviços:

  • Instalação, colocação em funcionamento, formação
