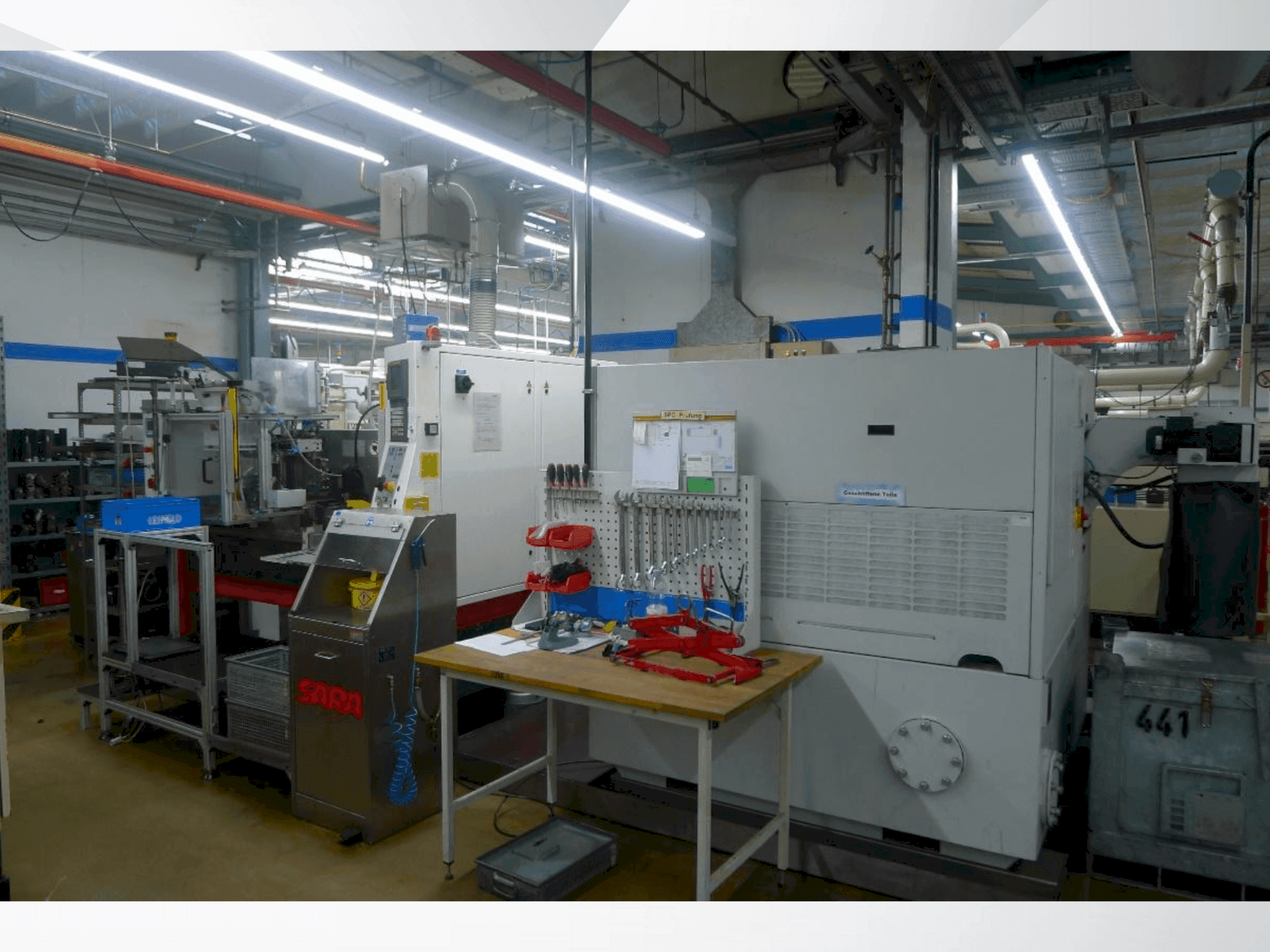

TSCHUDIN - ecoLine 400DE-GRI-TSC-2013-00001

Equipamento Adicional

• - Sistema de extinção de incêndios Kraft & Bauer, Tipo FB703S-UV3-TFM70°/KLA 6-S-MV / Microfiltro Knoll, Tipo Micro Pur 240 F / Estação elevatória Streuli, Tipo SHSRT300-TL142/180

Informações adicionais

Benefícios da máquina

• Benefícios técnicos da máquina:
  • - Área de trabalho de retificação por passagem: 1. 5 - 100 mm de diâmetro da peça / área de trabalho de retificação por imersão: 1. 5 - 100 mm de diâmetro da peça / comprimento máximo de retificação: 250 mm
  • - Máximo. Diâmetro exterior: 400 mm / diâmetro interior: 203. 2 mm / largura máx. Largura: 250 mm / velocidade periférica: 50 m/s / potência de acionamento: 11 kw (com dispositivo de equilíbrio)
  • - Máximo. Diâmetro exterior: 225 mm / diâmetro interior: 127 mm / max. Largura: 250 mm / gama de velocidades: 0-265 rpm / máx. Ângulo de inclinação: +5/+5° / potência de acionamento: 3. 7 kw

Informações adicionais

• - Ferramentas para o processo de retificação Conjunto de ferramentas Peças 19085 e 19575 Retificação por penetração Ilustração da disposição de retificação e do desenho da ferramenta Desenho da ferramenta Ilustração da disposição de retificação e conceção da ferramenta Suporte da peça de trabalho Suporte da peça incl. desenho) Roda de retificação de corindo Disco de regulação Flange SS © 203,2 mm com tampa Em segunda mão, 50% de desconto Flange de montagem da mó @ 203,2 mm com tampa Flange RS © 127 mm com tampa Em segunda mão, 50% de desconto Flange de montagem do disco de regulação © 127 mm com tampa Conjunto de ferramentas Eixo de acionamento 13819 Retificação por imersão Ilustração da disposição de retificação e desenho das ferramentas Desenho da ferramenta Ilustração da disposição de retificação e desenho das ferramentas Suporte da peça de trabalho Suporte da peça de trabalho (incl. desenho) 3 mós de corindo 3 discos de regulação 4 anéis intermédios 1 diamante de acabamento para mó 1 diamante de afinação para disco de regulação Sistema de arrefecimento e de filtragem Estação elevatória KM Streull tipo SHSRT300 Estação elevatória de refrigeração Streuli tipo SHSRT300: Capacidade de 300 litros, com bomba de refrigeração de 1,1 kW, potência 150 |/min, altura de entrega de 10 metros. Um segundo tanque com água fresca está integrado no sistema para arrefecer os motores lineares e o fuso de retificação (bomba 0,24 kW, potência 50 min, / altura de entrega máx. 5 m). Existe uma permuta de calor entre os dois depósitos. Versão móvel com 4 rodízios giratórios. A estação de elevação está localizada sob a máquina. O preço inclui interface e controlo através do sistema de controlo da máquina, cor cinzenta RAL 7036. Automação Descarga de tapete rolante sob RS Tapete transportador para descarga sob o disco de regulação: Transporta as peças para fora da máquina depois de terem passado pelo processo de retificação. O motor de acionamento está equipado com um regulador de velocidade que permite regular a velocidade da correia de forma contínua. A ligação e o desligamento são efectuados por meio de um controlo CNC. A correia é fixada ao bloco de suporte. Um tabuleiro de recolha de gotas por baixo da correia recolhe e recicla o líquido de refrigeração restante. O comprimento é de 1200 mm e a largura de 50 mm. O diâmetro máximo possível das peças de trabalho é de 40 mm. Calha inclinada com contentor de peças As peças rolam suavemente para uma bacia de recolha inundada com líquido de refrigeração. No interior existe um cesto metálico perfurado, que é utilizado para retirar as peças acabadas da bacia de recolha. Área de trabalho Durchgangsschleifen Cesto de recolha de peças até 50 mm Área de trabalho Inspeção Caixas de ferramentas com diâmetro até 100 mm Maior largura de caixa até 270 mm Chave de fenda Medida do topo © 400 mm Medidor de entrada 0ี 203,2 mm Altura máxima (Forma Tipo 1) 250 mm Breite max. (Form Typ 7) 275 mm Vento de arranque fixo, constante V (máx. 2'390 U/min) 50 m/s Controlo de velocidade (Opção: Spindel 29 kW mit Gegenlagerung) 11 kW Regulação Medida da entrada © 250 mm Medidor de entrada ซี 127 mm Altura máxima (Forma Tipo 1) 250 mm Breite max. (Form Typ 7) 275 mm Pressão de trabalho fixa, constante V 5 - 1'000 L/Min. Neigungswinkel max. +5*1-5° Alimentação eléctrica 3,7 KW Capacidade de posicionamento (todos os 3 canais U /X /W) 0,1 um Aufiosung der Glasmassstabe 0,05 um Alimentação eléctrica Gama de tensão (+/- 10%) 3 x 400V / 50 Hz oder 3X480V / 60 Hz / oder nach Kundenwunsch Expansão de tensão DC 24V Alimentação até 25 kVA Temperatura de funcionamento do sistema de alimentação +15/ +40 Desenvolvimento de potência 68 dBA Pressão de alimentação (Sperrluft) 1,5 - 6 bar O caudal de água tem de ser limpo e limpo de acordo com a norma DIN-ISO 8573-1 (se for inferior a 6 bar e se o caudal de água for mais pesado do que o do Wasserdampf, tem de ser instalado um dispositivo de controlo de caudal mais adequado). Consumo de combustível 20 - 30 l/Min. Peso bruto 5 500 kg Maschinenbett, Schleif- und Regelspindelschlitten aus massivem Naturgranit *SCHNEEBERGER Monoraif. Führungen für die 3 Achsen U/X./W Controlo com motores FANUCtime Posicionamento com massas de vidro absolutas (Heidenhain), com 50 nm de espessura, com Sperrluft geschützt. Comando de acionamento com antena integrada (Comando de motor), com proteção Regulador de velocidade com direção (motor FANUC), +/- 4 mm axial verschiebbar Abricht-Diamanthalter für Schleif- und Regelscheibe am Auflagebock montiert Suporte de fixação com cinta de fixação para a regulação da altura de montagem Proteção total contra incêndios para a proteção de superfícies com proteção contra incêndios e proteção contra incêndios (Patente: CH 691957), Para a proteção da palete de aquecimento de veículos (Patente: CH 691957) Controlo CNC "FANUC 21i MB" com SPS integrado Software de maquinaria com funções muito avançadas, tais como: V-konstant para Schielfschelbe e Regelschelbe Controlo de qualidade para máquinas de montagem e de acabamento Compensações de massa para Schleif- und Regelscheibe Compensação da altura de enchimento e dos diâmetros do regelscheibe Fita adesiva com teto de aço inoxidável PIEZZO Alimentação eléctrica 230V AC 6A através de transformador Acessórios de mão 1 Manual de instruções em língua alemã 1 Esquema elétrico e documentação 1 Documentação do Software-Lader (em CD) Caraterísticas: Weiss RAL 9010, Rot RAL 2002 e Naturgranit (schwarz)

Termos de Pagamento

• Pagamento adiantado

• Financiamento de activos
