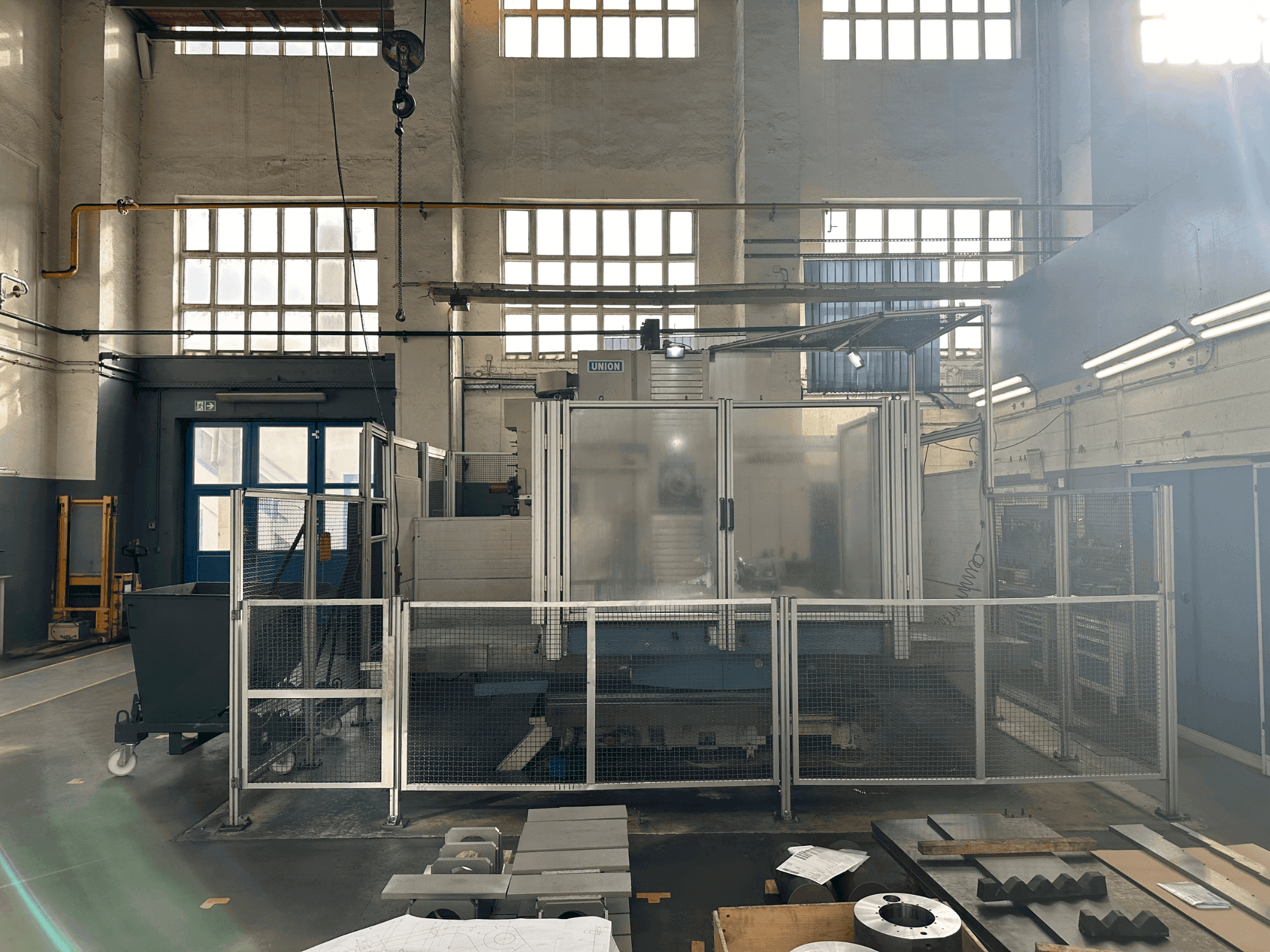

➤ Union TC 110 - 2002 - Fresadora Usado Vende-se

Mostrar na língua original

Esta fresadora de 3 eixos Union TC 110, fabricada em 2002, é controlada por um sistema Heidenhain TNC 426. É fornecida com um trocador de ferramentas SIDEPALSA 40 vezes e um porta-ferramentas SK50. As dimensões da mesa são de 1250 x 1600mm, e possui movimentos nos eixos X, Y, Z e W de 2000mm, 1600mm, 1500mm e 550mm, respetivamente. O seu fuso suporta um diâmetro de 110mm, aumentando a precisão com um binário nominal de 1639 Nm e velocidades que vão até 4000 min^-1. Para mais informações sobre esta fresadora Union TC 110, contacte-nos.

Visão Geral

marca: UNION
ano: 2002
MODELO: TC 110
tipo de aplicação: Outras ferramentas
Localização: Alemanha
tipo de máquina: Máquina de Mandrilar (Metal)
marca da unidade de controlo: HEIDENHAIN

Informação Técnica - UNION TC 110

Dados Gerais

Largura das medições: 5150 mm
Profundidade das medições: 8600 mm
Altura das medições: 5150 mm

Unidade de Controlo

Modelo: TNC 426
Marca: HEIDENHAIN

Acionador principal

Número de fusos: 2
Gama de velocidades do fuso: 4000 1/MIN
Porta-ferramenta: SK50
Número do eixo: 3

Movimento

EIXO-X Movimento: 2000 mm
EIXO-X Travessia rápida: 15m/min
EIXO-Y Movimento: 1600 mm
EIXO-Y Força de avanço: 16kN
EIXO-Y Travessia rápida: 15m/min
EIXO-Z Movimento: 1500 mm
EIXO-Z Força de avanço: 20kN
EIXO-Z Travessia rápida: 15m/min
EIXO-W Movimento: 550 mm

Ferramentas

Número de índice: 40
Tipo de porta-ferramentas: SK50

Informações adicionais

Equipamento adicional

Trocador de ferramentas SIDEPALSA 40 vezes
Controlo em 79431 horas // Máquina em 76080 horas // Programa executado 27696 horas

Benefícios da máquina

Benefícios qualitativos da máquina

Elevada precisão do fuso com valores de desvio circular e de cilindricidade que garantem acabamentos de alta qualidade.
Forte binário do veio que proporciona capacidades de corte robustas.
Dimensões da mesa: 1250 x 1600mm

Benefícios técnicos da máquina

A unidade de controlo avançada (heidenhain tnc 426) aumenta a precisão das operações.
Diâmetro do fuso: 110 mm
Pressão, mín. : 6 bar
Diâmetro exterior do tubo: 8 mm
Número de fases da engrenagem: 2
Gama de velocidades da engrenagem fase 1: 5-670min-1
Gama de velocidades da engrenagem da fase 2: 671-4000 min-1
Binário nominal do fuso: 1639 nm
Binário máximo do fuso: 2012nm

Informações adicionais

MÁQUINA AINDA EM FUNCIONAMENTO

*Pode haver diferenças entre os dados apresentados e os valores reais, o que deverá ser confirmado pelo representante de vendas.
