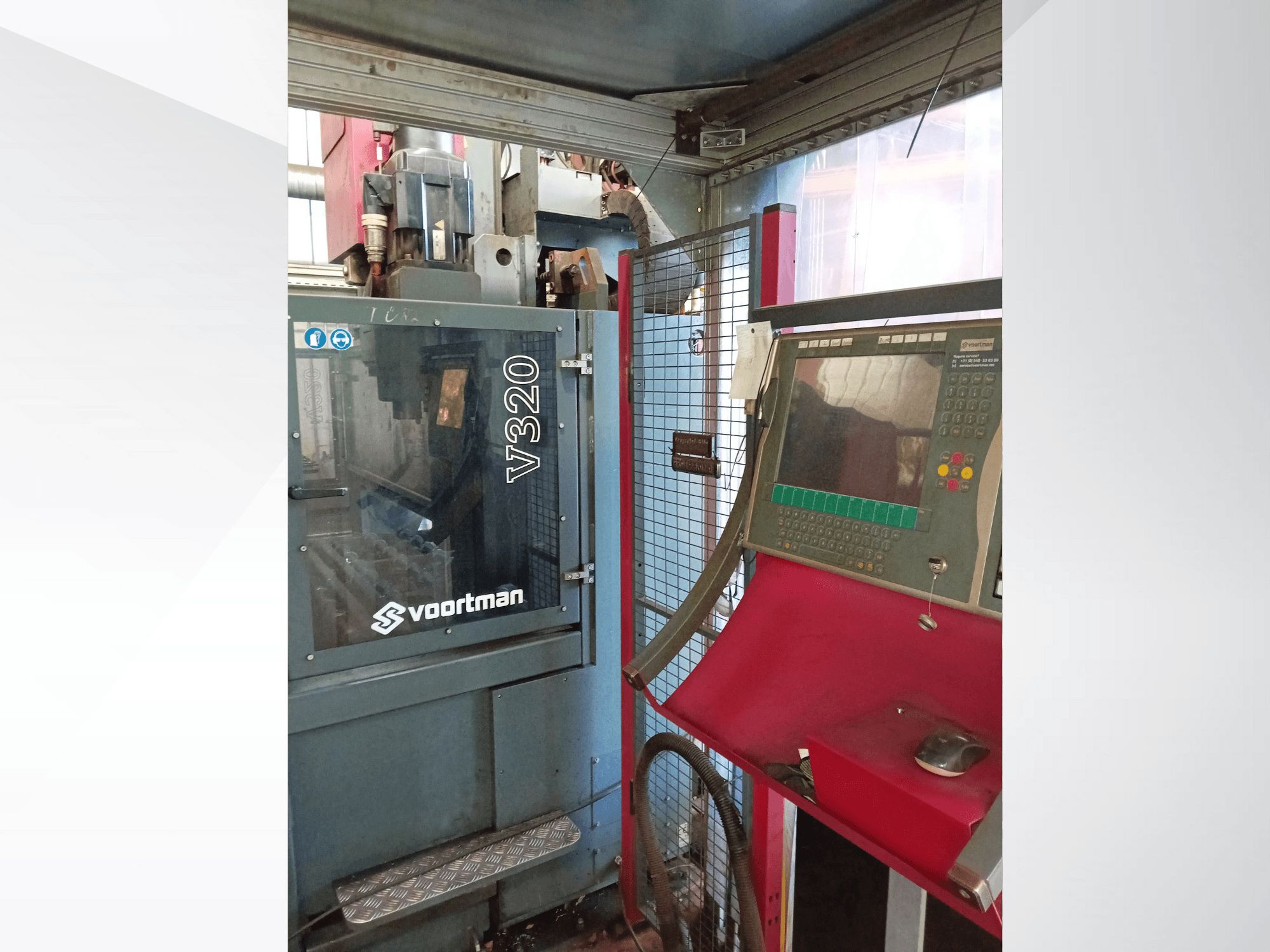

VOORTMAN - V320DE-CUT-VOO-2019-00001

• Tamanho da peça de trabalho

  • Comprimento mín./máx. do painel: 850 - 6.100 mm

  • Largura mín./máx. do painel: 200 - 2.050 mm

  • Espessura mín./máx. do painel: 6 - 75 mm

  • Capacidade máxima: 7.500 kg

• Unidade de perfuração: VD40

  • Montagem: SK 40

  • Velocidade do eixo: 0 - 2.500 rpm (continuamente variável, servo motor)

  • Diâmetro da broca: 5 - 40 mm

  • Roscagem: M6 - M30

  • Rebaixamento: Sim

  • Opção de marcação por punção: Sim

  • Opção de marcação de layout (opcional): Sim

  • Trocador automático de ferramentas: 2 x VTC 5/40 (2 x 5 posições)

  • Lubrificação/arrefecimento: Arrefecimento interno, ar/óleo

  • Montagem hidráulica: Sim

  • Carga nominal: 30 kW

• Alimentação e posicionamento: Servomotores com acionamento síncrono, servoconversor

• Corte - Plasma (Smart Focus 300)

  • Espessura mín./máx: 3 - 80 mm

  • Capacidade máxima de perfuração: 40 mm

  • Corte praticamente sem escórias: até 35 mm

  • Marcação: Sim, com os mesmos consumíveis

  • Gases:

    • Gás de plasma para corte de aço macio: O2 (99,9% puro, limpo, seco, isento de óleo)

    • Gás de proteção para aço macio: O2 / Ar (99,9% puro, limpo, seco, isento de óleo)

    • Gás de marcação: Árgon; para >200 A, azoto

  • Consola de gás automática: Sim

  • Regulação automática da altura: Sim

  • Ignição: Automática

  • Velocidade de corte (aço macio):

    • 6 mm: aprox. 3.700 mm/min @ 90 A

    • 12 mm: aprox. 3.600 mm/min @ 200 A

    • 25 mm: aprox. 1.600 mm/min @ 300 A

    • 40 mm: aprox. 720 mm/min @ 300 A

    • 50 mm: aprox. 400 mm/min @ 300 A

    • 80 mm: aprox. 100 mm/min @ 300 A

• Corte - Oxi-combustível (unidade de corte de oxigénio)

  • Tipo de bocal: Mistura de bicos

  • Regulação automática da altura: Sim

  • Alimentação de gás: Válvula magnética com válvula anti-retorno

  • Gás combustível: Propano (opcional: Acetileno)

  • Gás de corte: O2

  • Espessura máxima: 75 mm

• Geral/instalação

  • Direção de trabalho: Da esquerda para a direita

  • Altura de trabalho: 760 mm (+/- 25 mm)

  • Temperatura ambiente: -10°C a +35°C, max. 95% de humidade relativa

  • Regulador de tensão: Não incluído

  • Transformador de corrente: Não incluído

Equipamento adicional

• Fonte de plasma Kjellberg Smart Focus 300 (incluída)

• Sistema de extração Donaldson DFPR06 (incluído; última mudança de filtro em janeiro de 2025)
