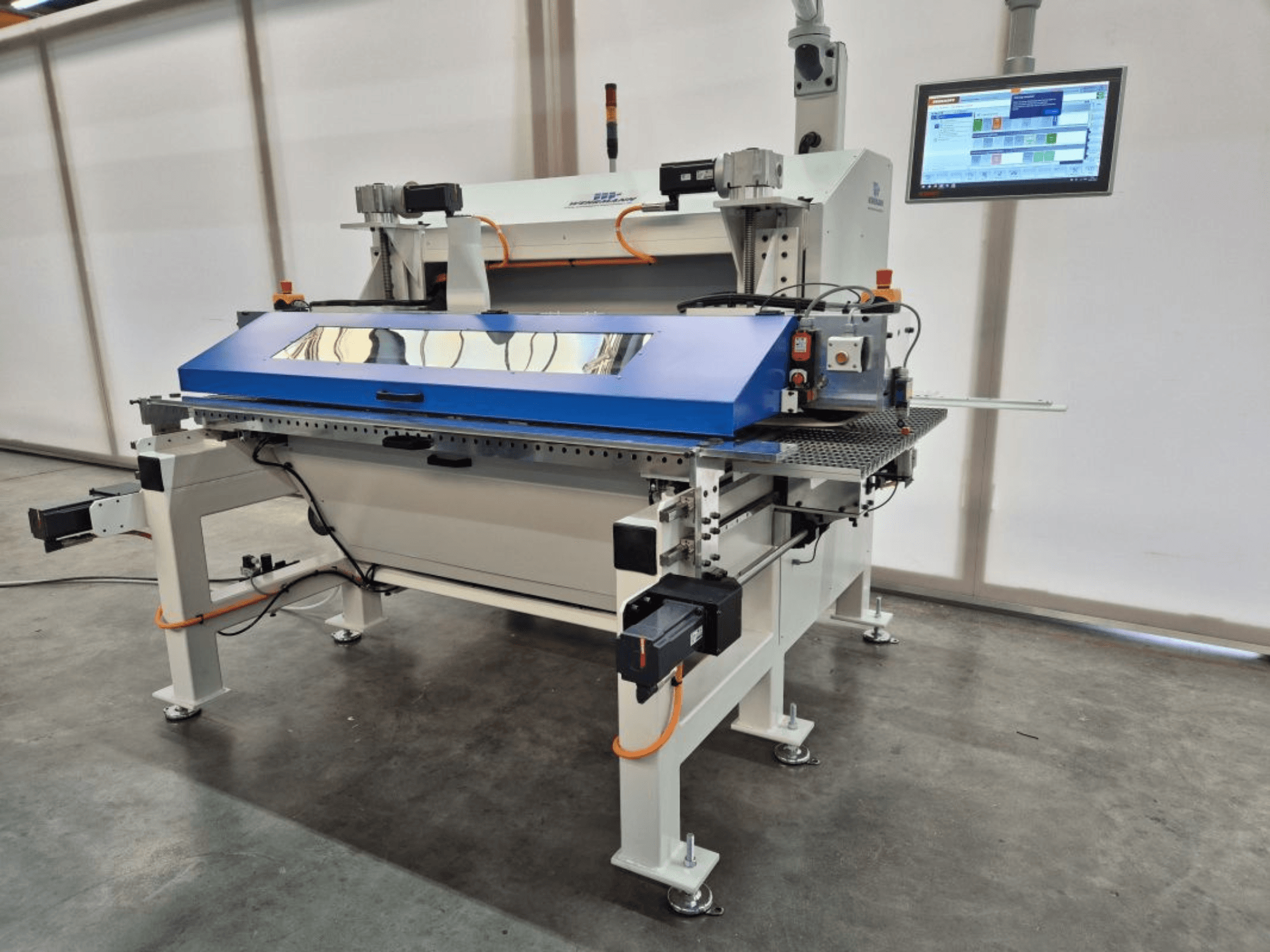

WEHRMANN - WT-50/900DE-SAW-WEH-2025-00001

• Estado: Novo

• Aplicação: Corte clássico de peças rectangulares de madeira/materiais à base de madeira com laminado (CLP, HLP), papel, folha de alumínio ou folheado

• Capacidade da peça de trabalho/painel:

  • Comprimento: a partir de 140 mm

  • Largura (tamanho final): mín. 50+50 mm; máx. 450+450 mm (possibilidade de corte assimétrico)

  • Espessura: 8-40 mm

  • Peso máximo da peça: aprox. 30 kg

  • Forma: retangular

• Altura de trabalho: 900 mm

• Lado da máquina: Máquina direita (lado de paragem à direita no sentido da marcha)

• Alimentação/ajustes:

  • Velocidade de alimentação: 5-40 m/min, servo-controlada

  • Regulação eletrónica da altura: 5-45 mm através do servo-eixo Beckhoff

  • Régua de paragem em Teflon do lado direito, servo-acionada

  • Régua de alimentação esquerda com unidade de mola pneumática, servo-acionada

• Construção/transporte:

  • Estrutura robusta em aço soldado

  • Transporte por correia com pressão superior regulável em altura

  • Correia de baixa manutenção com revestimento de transporte suave

  • Correia de pressão superior em V de 32 mm com rolos de mola para uma condução fiável

• Agregados:

  • Agregado 1: Serra de corte com controlo de frequência

    • Motor Perske 4,4 kW, 50 Hz, 400 V, 4500 rpm

    • Porta-ferramentas D=35, chave

    • Rosca externa + interna R/L, servo-controlada, tandem, não giratória

    • Regulação da altura através do servo-eixo Beckhoff

    • Ajuste lateral com indicação mecânica digital

    • Lâmina de serra máxima Ø 350 mm

    • Exaustores com fluxo optimizado

    • Sem ferramentas

  • Agregado 2: Serra principal com controlo de frequência

    • Motor Perske 6 kW, 50 Hz, 400 V, 5000 rpm, contra-rotação

    • Suporte de ferramentas D=35, veio estriado, rosca externa + interna R/L

    • Lâmina de serra máxima Ø 400 mm

    • Cunhas de separação ajustáveis à mão

    • Ajuste de altura através do servo-eixo Beckhoff

    • Ajuste lateral com indicação mecânica digital

    • Exaustores de extração com fluxo optimizado

    • Sem ferramentas

• Controlo e HMI (Beckhoff):

  • Controlo baseado em PC com PLC integrado e controlo eletrónico de linha (TwinCAT 3)

  • Painel multitouch de 15,6" com teclado/teclado/rato integrados

  • Criação de programas simples, orientada para os componentes; nomes de programas livremente definíveis; memória de programas virtualmente ilimitada

  • Operação através de teclado/rato/touch; sistema de mensagens para mensagens de operador/erro

  • MDE Basic: tempo de produção, tempo de configuração, tempo de paragem, tempo de falha, contador de unidades, período de registo ajustável

  • Fieldbus EtherCAT rápido; Ethernet RJ45; porta USB

  • Fonte de alimentação ininterrupta (UPS) para o PC do painel

  • Programação PLC segundo IEC 61131-3

  • Bloqueio de alimentação para máquinas/sistemas de transporte adjacentes

• Incluído na máquina básica:

  • Absorvedor de som/coifa de proteção com fecho de segurança

  • Peças de ligação para extração externa (velocidade mínima do ar 28 m/s, pressão negativa 2480 Pa)

  • Ligação de ar comprimido com unidade de manutenção

  • Armário de controlo integrado com unidade de refrigeração (ambiente 10-45 °C)

  • Medidas de segurança e proteção segundo CE; marca CE

• Utilidades e especificações:

  • Pressão de funcionamento: 6 bar

  • Alimentação: 3/N/PE, 400/230 V, 50 Hz, ±5% (circuito de proteção ECD não aplicável)

• Língua:

  • Etiquetagem da máquina: Alemão

  • Instruções de funcionamento: Alemão

  • Listas de peças de reposição: alemão

• Acabamento da pintura:

  • Base/revestimento: Branco-cinzento RAL 9002

  • Agregados: Cinzento pó RAL 7037

  • Coberturas de proteção: Azul RAL 5017

  • Painel de controlo: Cinzento claro RAL 7035

• Prazo de entrega: Disponível aprox. 4 meses após a encomenda

Equipamento adicional

• Sistema externo de extração de poeiras (não incluído; máquina fornecida com peças de ligação; requer velocidade do ar de 28 m/s e pressão negativa de 2480 Pa)

• Opcional: Preparação para leitor de código de barras ou RFID com diretório de ficheiros definido

• Interfaces opcionais da Indústria 4.0: MQTT, UMATI, OPC UA, RFID
