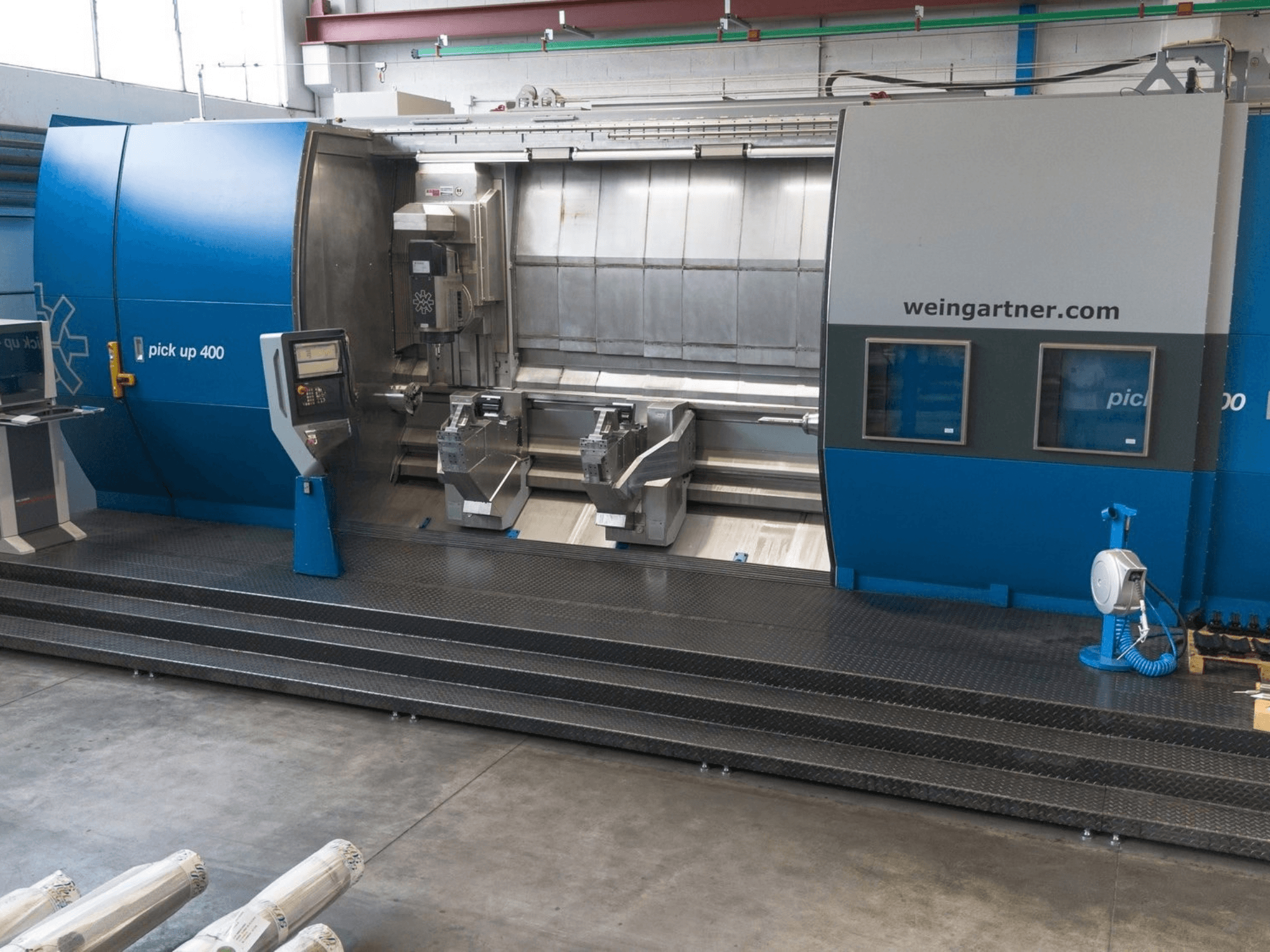

Weingartner - Pick Up 400IT-MIL-WEI-2023-00001

• Controlo: Linha de soluções Siemens 840D (NCU 720.3), ecrã tátil OP19 + painel tátil Siemens TP700

• Usinagem simultânea: 5 eixos; torneamento no eixo B

• Capacidade da peça: comprimento máximo entre centros 4 000 mm; diâmetro máximo para fresagem 180 mm; tamanho do mandril Ø260 mm

• Alimentação elétrica: 3 × 400 V / 50 Hz; fusível principal aprox. 200 A

Eixos

• X: curso de 450 mm; avanço rápido de 20 m/min

• Y: curso −80 / +150 mm; avanço rápido 20 m/min

• Z: avanço rápido 25 m/min

• B: amplitude de rotação ±45°; velocidade máxima de rotação 90°/s; binário de aperto 5 000 Nm

• C: velocidade máxima 50 rpm; binário máximo 1 740 Nm (contínuo) / 2 580 Nm (40 % de carga)

• W (corredeira do contraponto): avanço rápido 15 m/min

• VZ1 / VZ2 (corredeiras do apoio fixo): rápido 15 m/min

Unidade de torneamento / fresagem

• Unidade: UFE-400; fuso de ferramentas: MDFK

• Potência: 45 kW (contínua) / 70 kW (carga de 40 %)

• Velocidade máxima do fuso: 14 000 rpm; velocidade nominal: 1 560 rpm

• Binário: 275 Nm (contínuo) / 430 Nm (40% de carga)

• Interface da ferramenta: HSK 100‑T (compatível com HSK 100‑A / HSK 100‑T); interface adicional: Capto C8

• Refrigeração interna: 80 bar; 20 l/min

Contraponto

• Tubo de mandrilamento de acionamento hidráulico; diâmetro 190 mm; curso 200 mm; cônico Morse MK6

Equipamento / configuração da máquina

• Apoios autocentrantes dianteiro e traseiro; posicionáveis de forma independente por CNC

• 2 suportes prismáticos para fresagem com parafuso

• Intervalos das garras dos suportes: 15–30 / 30–65 / 65–140 / 140–200 mm

• Mandril hidráulico SMW KNCS‑N 260 com troca rápida de garras

• Sistema de lubrificação central

• Carcaça da máquina totalmente fechada com portas de segurança motorizadas; janelas de inspeção Visiport

• Sistemas hidráulicos e pneumáticos

• Preparação para extração de líquido de arrefecimento e névoa de óleo

• Comando manual eletrónico para os eixos B/C/X/Y/Z

Software / funções de controlo

• Siemens Safety Integrated; Profibus / Profinet; interface OPC UA

• Usinagem simultânea em 5 eixos; torneamento no eixo B; TRANSMIT / TRACYL

• Compensação de temperatura nos eixos X/Y

• Diagnóstico remoto DNC; Sistema de Diagnóstico WMDS; Capacidade de telediagnóstico

• weinCAD EXTRUDER DESIGNER; WeinEXT – Praxis

Equipamento adicional

• Transportador de aparas com correia articulada

• Sistema de filtração de líquido de arrefecimento KF 200: depósito de 1 400 l; filtração de 40 µm; bomba de alta pressão de 80 bar / 46 l/min; bomba de baixa pressão de 13 bar / 160 l/min; skimmer automático de óleo

• Unidade de extração de névoa de óleo: caudal de ar de aproximadamente 4 000 m³/h

• Plataforma de operação com escadas e corrimão
