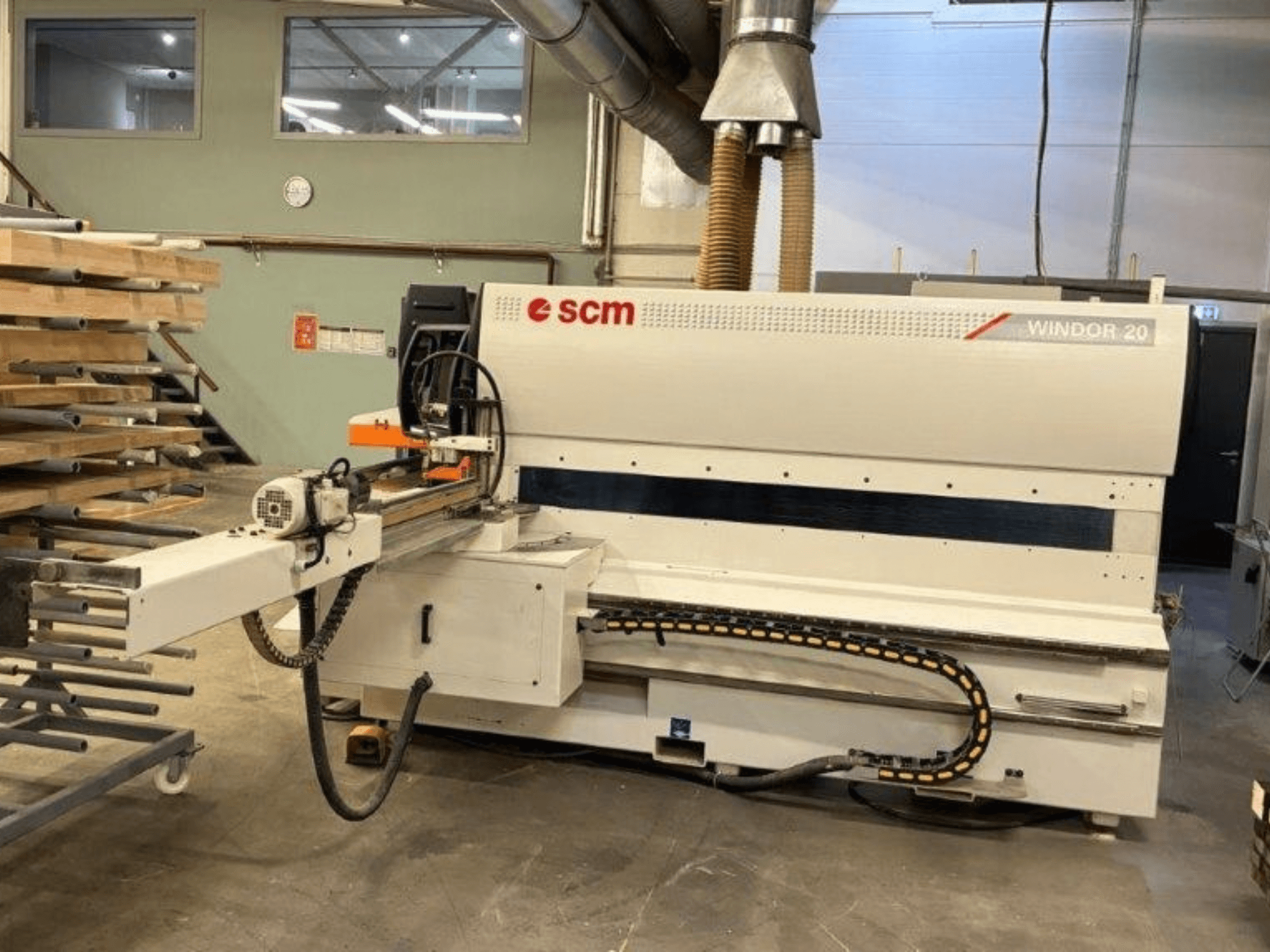

Windsor - SMC Windor 20LT-OTH-WIN-2005-00001

• Descrição da máquina: Centro de usinagem angular para o processamento transversal e longitudinal, num único lado, de componentes de janelas e portas de madeira

• Estado/condição: Em bom estado de funcionamento, ligada à rede elétrica; pode ser vista e testada

• Linha: 1088

• Comprimento da peça: 200–2 800 mm

• Largura da peça: 40–200 mm

• Espessura da peça: 30–140 mm

• Motor da unidade de corte de extremidades/encaixe: 4 kW

• Diâmetro da lâmina da serra de encaixe: 400 mm

• Comprimento do fuso de encaixe: 620 mm

• Diâmetro do fuso de encaixe: 50 mm

• Diâmetro exterior máximo da ferramenta (encaixe): 320 mm

• Diâmetro máximo de encaixe: 370 mm

• Eixos de perfilagem: Mínimo de 2 eixos (diâmetro do eixo 50 mm, comprimento 320 mm)

• Diâmetro exterior máximo da ferramenta (perfilagem): 240 mm

• Potência de perfilagem: Normalmente 10 HP (7,5 kW)

• Unidades auxiliares: Eixo dedicado para fresagem de ranhuras de encaixes; grupo integrado de recuperação de cordão de vidro/serra de corte

• Velocidade do carro de encaixe: 4–25 m/min (carro automático de duas velocidades com controlo eletrónico)

• Velocidade de avanço no perfilamento: 3–15 m/min

• Ajuste do ângulo: Regra de inclinação eletrónica ±60° através do sistema automático «Rotaten» da SCM

• Controlo e manuseamento: fusos de curso múltiplo geridos através de eixos CNC; batente de comprimento CNC; sistema motorizado de retorno da peça de trabalho por correia para operação por um único operador

• Dimensões totais (C × L × A): 6 700–9 500 mm × 4 200–4 500 mm × 2 000 mm

• Peso total: Aprox. 4 500–5 500 kg

• Alimentação elétrica: 380 V

Equipamento adicional

• Conjunto completo de ferramentas Euro (2009), em muito bom estado
